Kit de motor paso a paso de circuito cerrado de 1 eje 2 Nm 1,8 grados Nema 24 motor paso a paso de circuito cerrado y controlador
-
Manuales y documentacion:
Hoja de datos del motor:
Curva de par motor:
Manual del conductor:
Kit de motor paso a paso de circuito cerrado de 1 eje 2 Nm 1,8 grados Nema 24 motor paso a paso de circuito cerrado y controlador
Este kit CNC incluye:
1 x Controlador paso a paso de circuito cerrado 0~5,6A 18~70VCC para motor paso a paso Nema 17, Nema 23, Nema 24
1 x Motor paso a paso de circuito cerrado Nema 24 2Nm/283,28oz.in Codificador 1000CPR
1 x cable de extensión de codificador de 1,7 m (67") de largo para controlador paso a paso de bucle cerrado
1 x cable de extensión de motor RV-4 AWG20 de 1,7 m (67") de largo con enchufe de aviación GX16 para motores paso a paso de circuito cerrado Nema 23 y 24 (solo para motores modelo con enchufe de aviación);
Especificación
Número de pieza del fabricante: 24HS26-5804D-E1000
Tipo de motor: Motor paso a paso bipolar
Ángulo de paso: 1,8 grados
Tamaño del marco: 60 x 60 mm
Par de retención: 2 N.m(283,28 oz.in)
Corriente nominal/fase: 5,8 A
Diámetro del eje: Φ8 mm
Longitud completa del eje con corte en D: 25 mm
Resistencia de fase: 0,52 ohm
Inductancia: 1,2 mH ± 20%(1KHz)
Número de cables: 4
Longitud del cable: 300 mm
Voltaje de conducción: 5V
Corriente de salida: 55mA
Resolución : 1000ppr
Señal de salida: 2 canales
Diámetro del agujero : Φ8mm
Frecuencia de salida : ≤1MHz
Velocidad de carrera : ≤5000rpm
Protección de la PI : IP20
Conexión
A+ | A- | B+ | B- |
Blanco | Verde | Azul | Negro |
Especificación del controlador:
Características clave:
Lazo cerrado, elimina la pérdida de sincronización.
Rango operativo más amplio: mayor par y mayor velocidad
Calentamiento reducido del motor y más eficiente
Movimiento suave y ruido de motor súper bajo
No necesita un alto margen de torsión
Sin Tuning y siempre estable
Respuesta rápida, sin demoras y casi sin tiempo de liquidación
Alto par al arrancar y a baja velocidad, alta rigidez en parado
Ofrezca un rendimiento similar al de un servo a un costo mucho menor;
Parámetros de rendimiento:
Adoptando un nuevo chip DSP de doble núcleo dedicado de control de motor de 32 bits;
Adoptar algoritmos avanzados de control de circuito cerrado de corriente vectorial, velocidad y posición;
La corriente estática y la relación de corriente dinámica se pueden configurar automáticamente;
El motor viene con un codificador de alta precisión de 1000 líneas;
Entrada de señal diferencial aislada por optoacoplador;
La frecuencia de respuesta al impulso puede alcanzar hasta 300 KHZ;
Subdividido en 16 configuraciones (400~51200) para cumplir con los requisitos de la mayoría de los clientes;
Tiene varias funciones de protección como sobrecorriente, sobretensión, sobrevelocidad, sobrecalentamiento y error de seguimiento excesivo.

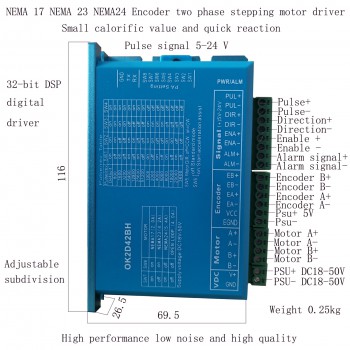

Especificaciones:
Modelo:OK2D42BH
Corriente máxima de salida: 0~5,6A
Voltaje de entrada: +18~70 VCC (típico 36 VCC)
Corriente de señal lógica: 7 ~ 16 mA (típica 10 mA)
Frecuencia de entrada de pulso: 0 ~ 200 kHz
Micropaso(Pasos/rev.):400~51200ppr
Corriente del codificador: 50 mA.
Resistencia de aislamiento: 500MΩ
Peso: 580g;
Entorno operativo y otras especificaciones:
Enfriamiento: Enfriamiento Natural o Enfriamiento Forzado
Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos.
Temperatura ambiente: 0 ℃ - 50 ℃
Humedad: <80%RH (sin condensación, sin escarcha)
Temperatura de funcionamiento: 70 ℃ MÁX.
Vibración: 5,9 m/s2 máx.
Temperatura de almacenamiento: -20 ℃ -+80 ℃;
Especificación | |
---|---|
Número de eje | Eje único |
Bucle abierto/bucle cerrado | Bucle cerrado |
Especificación del motor | |
Par de retención (Ncm) | 200 |
Par de retención (oz.in) | 283,28 |
Inductancia(mH) | 1,2 |
Longitud del cable(mm) | 300 |
NEMA Tamaño | Nema 24 |
Número de cables | 4 |
Resistencia de fase(ohmios) | 0,52 |
Corriente nominal (A) | 5,8 |
Diámetro del eje(mm) | 8 |
Longitud del eje(mm) | 25 |
Ángulo de paso(°) | 1,8 |
Especificación del codificador | |
Protección de la PI | IP20 |
Corriente de salida(mA) | 55 |
Frecuencia de salida | ≤1 |
Resolución(RCP) | 1000 |
Velocidad de funcionamiento(rpm) | ≤5000 |
Canales de señal de salida | 2 canales |
