Kit CNC de motor paso a paso de 1 eje 4 Nm motor paso a paso Nema 24 de 1,8 grados y controlador paso a paso digital
Este kit CNC incluye:
1 x Controlador paso a paso digital Corriente RMS Max 4A 24-60VDC
1 motor paso a paso CNC Nema 24 de doble eje 4 Nm (566 oz.in) 60x60x100mm 8 cables;
Especificación
- Número de pieza del fabricante: 24HS39-3008D
- Tipo de motor: Unipolar/Bipolar
- Ángulo de paso: 1.8 grados
- Par de retención(Bipolar): 4.0Nm(566oz.in)
- Par de retención(unipolar): 2.8Nm(397oz.in)
- Corriente nominal(Paralelo bipolar): 2.12A
- Corriente nominal(Paralelo bipolar): 4.24A
- Corriente nominal(unipolar): 3.0A
- Resistencia de fase(serie bipolar): 2.8ohms
- Resistencia de fase(serie bipolar): 0.7ohms
- Resistencia de fase(unipolar): 1.4ohms
- Inductancia(serie bipolar): 12.0mH ± 20%(1KHz)
- Inductancia(Paralelo bipolar): 3.0mH ± 20%(1KHz)
- Inductancia(unipolar): 3.0mH ± 20%(1KHz)
- Tamaño del marco: 60 x 60mm
- Longitud del cuerpo: 100mm
- Diámetro del eje: Φ8.0mm
- Longitud del eje delantero: 24mm
- Rear Shaft Length: 13mm
- Longitud de corte en D: 20mm
- Número de cables: 8
- Longitud del cable: 400mm
- Peso: 1.6kg
Conexión
| A+ | A- | C+ | C- | B+ | B- | D+ | D- |
| Rojo | Amarillo | Negro | Azul | Blanco | Naranja | Verde | Marrón |

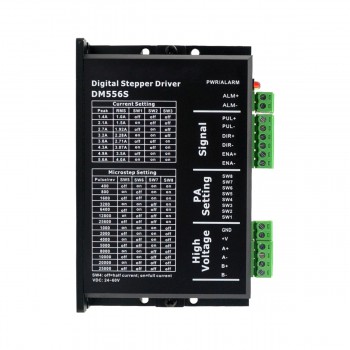

Especificación del controlador
Autoconfiguración de parámetros y autocomprobación del motor
Múltiples pasos en el interior, poco ruido, bajo calor, movimiento suave
Compensación de par a alta velocidad
Tecnología de control de corriente variable, alta eficiencia de corriente
Control de aceleración y desaceleración en el interior, gran mejora en la suavidad de arranque o parada del motor
Almacenamiento de la posición del motor;
Entrada aislada ópticamente y compatible con 5V~24V
Micropasos definidos por el usuario;
Resoluciones de micropasos y corriente de salida programable
Protección contra sobrecorriente, sobretensión y bajo voltaje
Detección automática, selección flexible del modo de conteo de borde de pulso
La luz verde significa correr mientras que la luz roja significa protección o fuera de línea;
Recursos
- Hoja de datos del motor: 24HS39-3008D.pdf
- Manual del conductor: DM556S.pdf
| Especificación | |
|---|---|
| Bucle abierto/bucle cerrado | Circuito Abierto |
| Especificación del motor | |
| Longitud del cuerpo(mm) | 100 |
| Longitud del cable(mm) | 400 |
| NEMA Tamaño | Nema 24 |
| Número de cables | 8 |
| Diámetro del eje(mm) | 8 |
| Especificación del controlador paso a paso | |
| Máx. Entrada de pulso(kHZ) | 200 |
| Micropaso(Pasos/rev.) | 400-25000 |
| Corriente de salida(A) | 1.0-4.0 |
| Voltaje de entrada(V) | 24-60VDC |
| Especificación física | |
| Peso(gramos) | 2150 |
