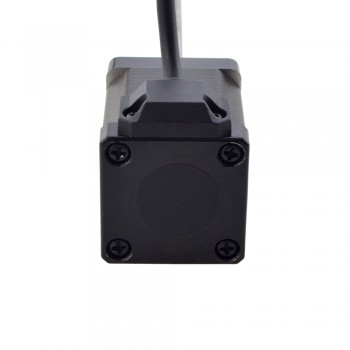

Motor paso a paso lineal de tornillo de bola externo NEMA 14, 1,8 grados, 0,2 Nm, 1,5 A, 47mm pila revolución de plomo 2mm

Este modelo es un motor paso a paso lineal de tornillo de bola Nema 14 con una longitud de cuerpo de 47 mm, ángulo de paso de 1,8 grados y corriente nominal de 1,5 A. Está integrado con un husillo de bolas de 6 mm (0,2362") de diámetro y 150 mm (5,9055") de longitud y una tuerca de tornillo de acero, el recorrido lineal es de 2 mm (0,07874") por revolución. Tiene las características de alto rendimiento, larga vida útil, bajo Ruido y alta eficiencia.

Especificación eléctrica

• Número de pieza del fabricante: 14E19S1504BAM5-150RS
• Tipo de motor: externo (husillo de bolas)
• Ángulo de paso: 1,8°
• Par de retención: 0,2 Nm (28,32 oz.in)
• Corriente nominal/fase: 1.5A
• Resistencia de fase: 1,6 ohmios
• Inductancia: 2.3mH±20%(1KHz)
• Grado de precisión: C7

Especificación física

• Tamaño del marco: 35 x 35 mm
• Longitud del cuerpo: 47 mm
• Longitud del tornillo de avance: 150 mm (5,9055")
• Diámetro del tornillo de avance: Φ6 mm (0,2362")
• Plomo/paso: 0,01 mm (0,0003937")
• Recorrido/revolución del cable: 2 mm (0,07874")
• Número de clientes potenciales: 4
• Longitud del cable: 300 mm

Conexión

Recursos

• 14E19S1504BAM5-150RS.pdf
• 14E19S1504BAM5-150RS.STEP
