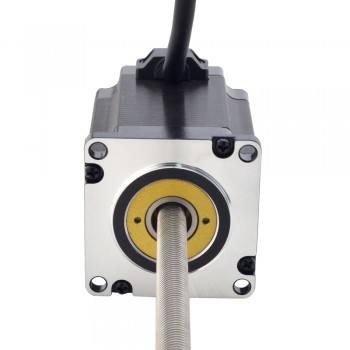

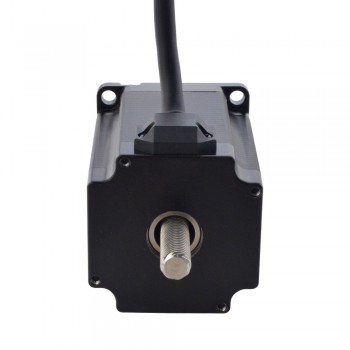

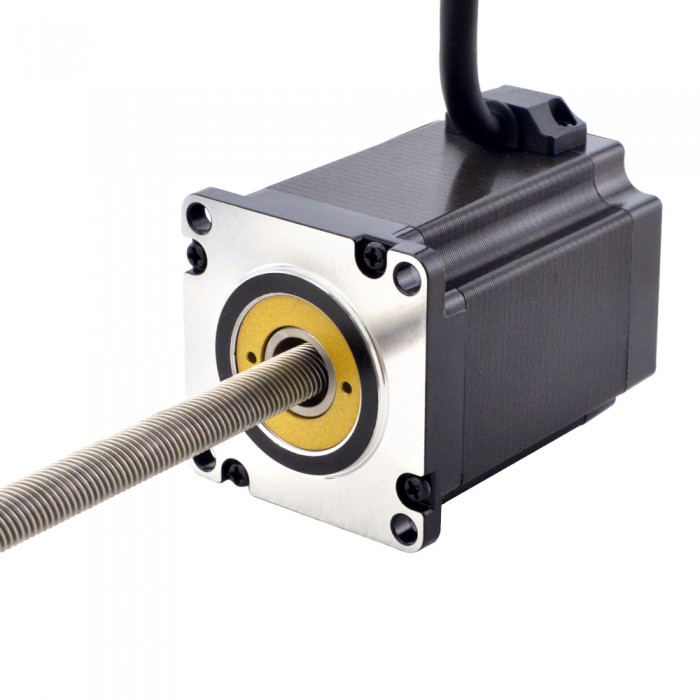

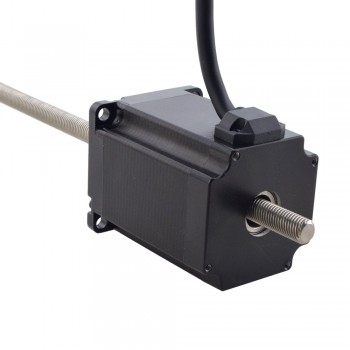

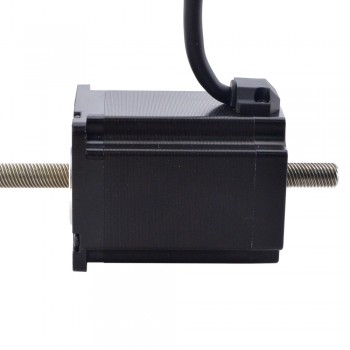

Actuador lineal de motor paso a paso Acme no cautivo NEMA 23 1,8 grados, 1,8 Nm, 4,0 A, 76 mm revolución de plomo apilado 10,16 mm
Este modelo es un motor paso a paso lineal de tornillo no cautivo Nema 23 con una longitud de cuerpo de 76 mm, ángulo de paso de 1,8 grados y corriente nominal de 4 A. Está integrado con un diámetro de Φ9,525 mm (0,375"), una longitud de tornillo de avance de 250 mm (9,8425") y una tuerca de tornillo POM, el recorrido lineal es de 10,16 mm (0,4") por revolución. Tiene las características de alto rendimiento, largo Vida útil, bajo nivel de ruido y alta eficiencia.
Especificación eléctrica
- Número de pieza del fabricante: 23N30S4004NG5-250RS
- Tipo de motor: no cautivo
- Ángulo de paso: 1,8°
- Par de retención: 1,8 Nm (254,95 oz.in)
- Corriente nominal/fase: 4A
- Resistencia de fase: 0,9 ohmios
- Inductancia: 4.5mH±20%(1KHz)
Especificación física
- Tamaño del marco: 57 x 57 mm
- Longitud del cuerpo: 75 mm

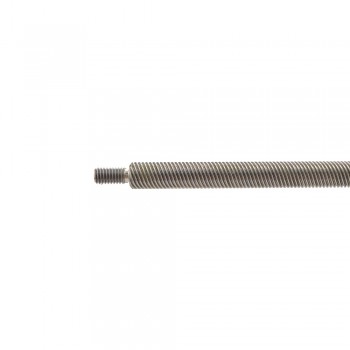

- Longitud del tornillo de avance: 250 mm (9,8425")
- Diámetro del tornillo de avance: Φ9.525 mm (0.375")
- Plomo/paso: 0,0508 mm (0,002")
- Recorrido/revolución del cable: 10,16 mm (0,4")
- Número de clientes potenciales: 4
- Número de inicios de subprocesos: 8
- Longitud del cable: 500 mm
Conexión
A+ | A- | B+ | B- |
Rojo | Rojo blanco | Verde | Verde blanco |
Recursos
Especificación eléctrica | |
---|---|
Bipolar/Unipolar | Bipolar |
Inductancia(mH) | 4.3 |
Resistencia de fase(ohmios) | 0.9 |
Corriente nominal (A) | 4.0 |
Ángulo de paso(deg.) | 1.8 |
Tipo de motor lineal | Non-Captive |
Especificación física | |
Longitud del cuerpo(mm) | 75 |
Tamaño del marco(mm) | Nema 23 (57 x 57) |
Longitud del cable(mm) | 500 |
Diámetro del tornillo de avance(mm) | 9.525 |
Longitud del tornillo de avance(mm) | 250 |
Número de cables | 4 |
Plomo/Revolución(mm) | 10.16 |
Plomo/paso(mm) | 0.0508 |
Clasificación del IP | 40 |
