Actuador de motor paso a paso lineal Acme no cautivo NEMA 34 1,8 grados 5,5 A 4,5 Nm 75 mm revolución de plomo apilado, 2,54 mm

Actuador de motor paso a paso lineal Acme no cautivo NEMA 34 1,8 grados 5,5 A 4,5 Nm 75 mm revolución de plomo apilado, 2,54 mm

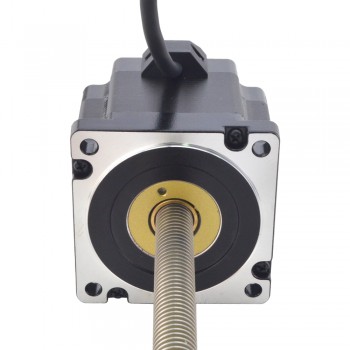

Este modelo es un motor paso a paso lineal de tornillo no cautivo Nema 34 con una longitud de cuerpo de 76 mm, ángulo de paso de 1,8 grados y corriente nominal de 5,5 A. Está integrado con un diámetro de Φ15,875 mm (0,625"), una longitud de tornillo de avance de 300 mm (11,811") y una tuerca de tornillo POM, el recorrido lineal es de 2,54 mm (0,1") por revolución.

Especificación eléctrica

Número de pieza del fabricante: 34N30S5504GK5-300RS

Tipo de motor: no cautivo

Ángulo de paso: 1,8°

Par de retención: 4,5 Nm (637,38 oz.in)

Corriente nominal/fase: 5.5A

Resistencia de fase: 0,5 ohmios

Inductancia: 4.5mH±20%(1KHz)

Especificación física

Tamaño del marco: 86 x 86 mm

Longitud del cuerpo: 76 mm

Longitud del tornillo de avance: 300 mm (11.811")

Diámetro del tornillo de avance: Φ15.875 mm (0.625")

Plomo/paso: 0,0127 mm (0,0005")

Recorrido/revolución del cable: 2,54 mm (0,1")

Número de clientes potenciales: 4

Número de inicios de subprocesos: 2

Longitud del cable: 500 mm

Conexión
