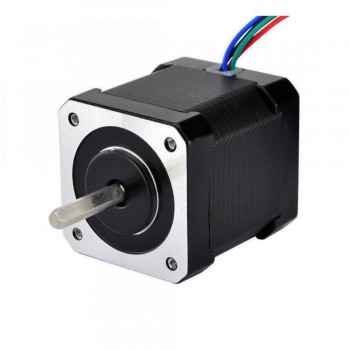

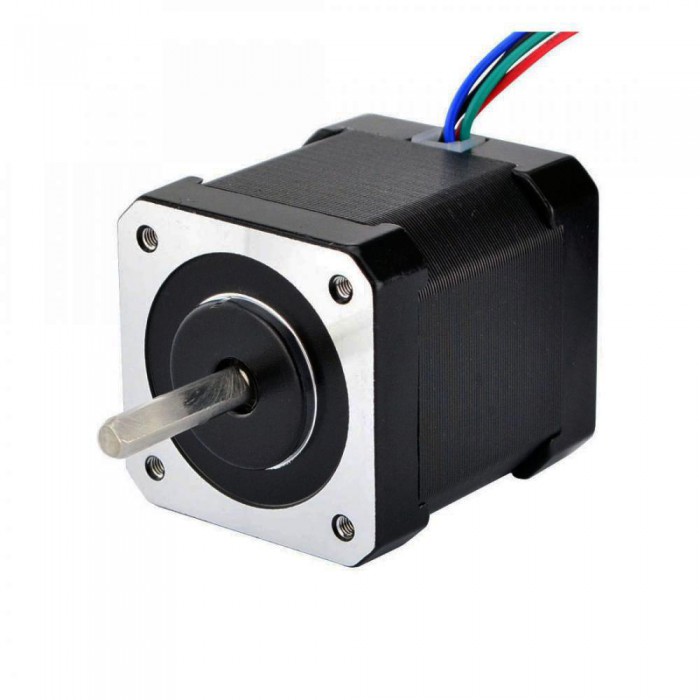

Nema 17 motor paso a paso bipolar 59Ncm 2A 42x48mm 4 cables

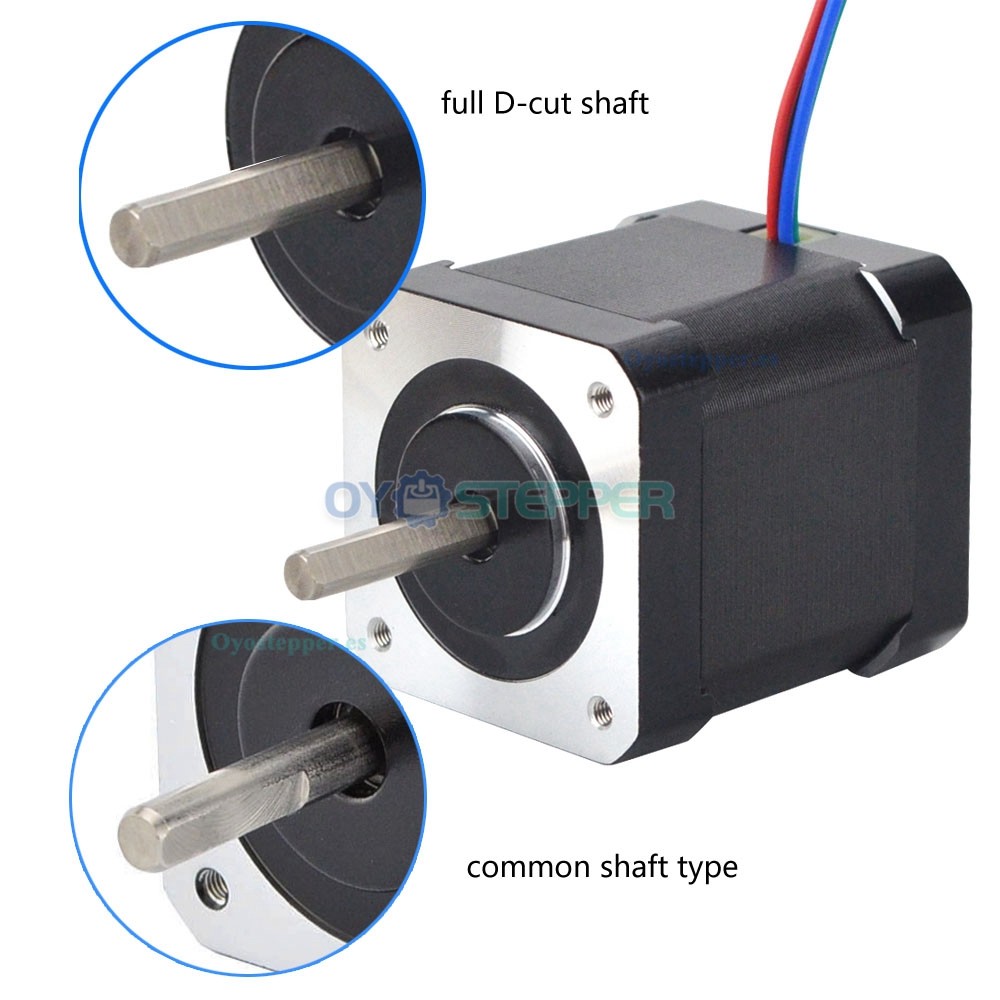

Esta es una versión actualizada del motor paso a paso nema 17 con un par de retención de 59 Ncm (83,55 oz.in) y un eje de corte en D completo. Basándonos en la versión anterior, hemos alargado la longitud del cable del motor a 1 metro y hemos añadido un conector hembra Harwin de 4 pines y paso de 0,1" (2,54 mm) en el extremo del cable. Es ideal para impresoras 3D, así como CNC y robótica. aplicaciones
Especificación eléctrica
- Número de pieza del fabricante: 17HS19-2004S2
- Tipo de motor: paso a paso bipolar
- Ángulo de paso: 1,8 grados
- Par de sujeción: 59 Ncm (83.55 oz.in)
- Corriente nominal/fase: 2.0A
- Resistencia de fase: 1,4 ohmios
- Inductancia: 3.0mH ± 20%(1KHz)
Especificación física
- Tamaño del marco: 42 x 42 mm
- Longitud del cuerpo: 48mm
- Diámetro del eje: Φ5mm
- Longitud del eje: 24 mm
- Longitud del corte en D: 24 mm
- Número de clientes potenciales: 4
- Longitud del cable: 1000 mm
- Peso: 390g
Conexión
A+ | A- | B+ | B- |
Negro | Verde | Rojo | Azul |
Recursos
- Hoja de datos completa: 17HS19-2004S2.pdf
- Curva de par: 17HS19-2004S2 Curva de par.pdf
- 17HS19-2004S2.STEP
Especificación eléctrica | |
---|---|
Bipolar/Unipolar | Bipolar |
Par de retención (Ncm) | 59 |
Par de retención (oz.in) | 84 |
Inductancia(mH) | 3 |
Resistencia de fase(ohmios) | 1.4 |
Corriente nominal (A) | 2 |
Ángulo de paso(deg.) | 1.8 |
Especificación física | |
Longitud del cuerpo(mm) | 48 |
Tamaño del marco(mm) | Nema 17 (42 x 42) |
Longitud del cable(mm) | 1000 |
Número de cables | 4 |
Diámetro del eje(mm) | 5 |
Longitud del eje(mm) | 24 |
Eje simple/eje doble | Eje simple |
Peso(gramos) | 400 |
Tipo de eje de salida | corte D |
Clasificación del IP | 40 |
