Reductor de velocidad de engranaje helicoidal Nema 23 50: 1 longitud 76 mm engranaje helicoidal MRV30

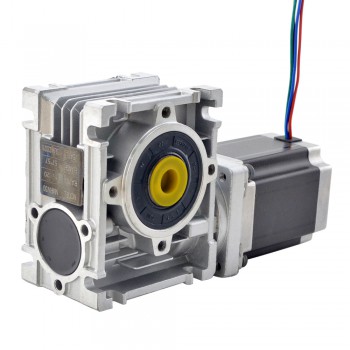

Este motor paso a paso de tamaño Nema 23 está equipado con una caja de transmisión helicoidales 50:1. Se puede utilizar en enrutador CNC, grabado, fresado, torno, etc.
Especificación eléctrica
Número de pieza del fabricante: 23HS30-2804S-RV30-G50
Tipo de motor: paso a paso bipolar
Par motor sin caja de cambios: 1,9 Nm (269 oz.in)
Corriente nominal/fase: 2,8A
Resistencia de fase: 1,13 ohmios
Inductancia: 4,8mH±20%(1KHz)
Especificaciones de la caja de cambios
Tipo de caja de cambios: caja de cambios helicoidal
Relación de transmisión: 50: 1
Eficiencia: 55%
Contragolpe sin carga: <=1°
Par máximo permitido de salida: 17 Nm (150,46 lb-in)
Salida máx. Carga radial: 1,28 kN
Especificación física
Tamaño del marco: 57 x 57 mm
Longitud del motor: 76,5 mm
Tipo de salida: orificio hueco
Diámetro del orificio de salida: Φ14 mm
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
Si necesita un eje de salida simple o doble para el motor, puede obtenerlo a través del siguiente enlace.
Eje de salida simple para reductor de tornillo sin fin NMRV30: RV30-AS
Doble eje de salida para reductor de tornillo sin fin NMRV30: RV30-AB
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 4,8 |
| Resistencia de fase(ohmios) | 1,13 |
| Corriente(A) | 2,8 |
| Par de retención sin caja de cambios(N.m) | 1,9 |
| Especificación física | |
| Longitud del cuerpo(mm) | 76 |
| Tamaño del marco(mm) | Nema 23 (57 x 57) |
| Longitud del cable(mm) | 500 |
| Tipo de caja de cambios | Caja de engranajes de tornillo sin fin |
| Relación de transmission | 50 |
| Juego en vacío | <=1 grados |
| Tipo de product | Motor paso a paso con engranaje |
| Clasificación del IP | 40 |
| Diámetro del orificio de salida (mm) | 14 |
| Tipo de salida | Agujero hueco |
