Motor paso a paso de bucle cerrado Nema 34 1,8 grados 8,25 Nm/1168,53 oz.in codificador 1000CPR
Motor de 2 fases nema 34 , ángulo de paso 1,8°, par de retención 8 Nm, marco NEMA 34, 137 mm de longitud, codificador óptico incremental 1000 PPR, 300 mm de cable.
Especificación eléctrica
Número de pieza del fabricante: 34HS46-6004D-E1000
Número de fase: 2
Ángulo de paso: 1,8 grados
Par de retención: 8,0Nm(1132,89oz.in)
Corriente nominal/fase: 6,0 A
Resistencia de fase: 0,62 ohmios ± 10%
Inductancia: 3,6 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 86 x 86 mm
Longitud del cuerpo: 137mm
Diámetro del eje: Φ14 mm
Longitud del eje: 37mm
Longitud del eje del chavetero: 25 mm
Longitud del cable: 300 mm
Peso: 3,8 kg
Especificación del codificador
Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR (4000CPR)
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 4V
Voltaje de suministro máx.: 5V
Corriente de salida: 100mA
Alto voltaje de salida: 5V
Salida de bajo voltaje: 4,5 V.
Frecuencia de salida máx.: 60kHZ

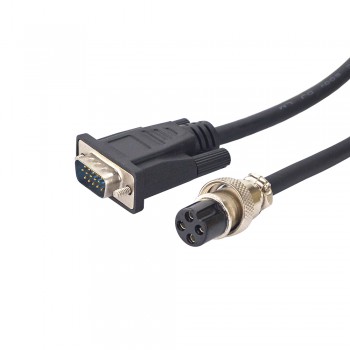

Conexión
| ALFILER | 1 | 2 | 3 | 4 |
| Motor | A+ | A- | B+ | B- |
| ALFILER | 2 | 3 | 1 | 13 | 11 | 12 |
| codificador | CCV | EGND | EA+ | EA- | EB+ | EB- |
| Especificación del motor | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 825 |
| Par de retención (oz.in) | 1168,53 |
| Inductancia(mH) | 4,2 |
| Longitud del cable(mm) | 300 |
| NEMA Tamaño | Nema 34 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 0,4 |
| Corriente nominal (A) | 6 |
| Diámetro del eje(mm) | 14 |
| Longitud del eje(mm) | 40 |
| Ángulo de paso(°) | 1,8 |
| Especificación del codificador | |
| Protección de la PI | IP20 |
| Corriente de salida(mA) | 55 |
| Frecuencia de salida | ≤1MHz |
| Tensión nominal(V) | 5 |
| Resolución(RCP) | 1000 |
| Velocidad de funcionamiento(rpm) | ≤5000 |
| Canales de señal de salida | 2 canales |
