Kit de motor paso a paso de circuito cerrado CNC de 1 eje serie YE Motor, controlador y codificador Nema 23 de 1,8 grados y 2,0 Nm

Kit de motor paso a paso de circuito cerrado CNC de 1 eje serie YE Motor, controlador y codificador Nema 23 de 1,8 grados y 2,0 Nm
Modelo:1-OK2D57ECS-23HE30
Escribir Comentario
Nuestro precio:€87.24
Cantidad:- +

Precio a granel:
Cantidad Rango Precio Unitario Descuento
5 €82.88 5%
10 €81.13 7%
50 €78.51 10%
100 €75.89 13%
Añadir al Carrito

Este kit CNC incluye:

  • 1 x Controlador paso a paso de circuito cerrado 0~6.2A 24~60VDC para motor paso a paso Nema 23, Nema 24
  • 1 x E Series Nema 23 Motor paso a paso de circuito cerrado 2.0 Nm/283.28oz.in Codificador 1000CPR
  • 1 cable de extensión de codificador de 1,7 m (67") de largo para controlador paso a paso de bucle cerrado
  • 1 cable de extensión de motor RV-4 AWG20 de 1,7 m (67") de largo con enchufe de aviación GX16

Especificación del motor

  • Número de pieza: 23HE30-5004D-E1000
  • Número de fase: 2
  • Par de retención: 2,0 Nm (283,28 oz.in)
  • Corriente nominal/fase: 5,0 A
  • Resistencia de fase: 0,42 ohmios ± 10%
  • Inductancia: 1,7 mH ± 20 % (1 KHz)
  • Tamaño del marco: 57 x 57 mm
  • Longitud del cuerpo: 76mm
  • Diámetro del eje: Φ8 mm
  • Longitud del eje: 21 mm
  • Longitud del eje D-CUT: 15 mm
  • Longitud del cable: 300 mm;

Especificación del codificador

  • Tipo de circuito de salida: tipo diferencial
  • Resolución del codificador: 1000
  • Canales de señal de salida: 2 canales
  • Voltaje de suministro mínimo: 4V
  • Voltaje de suministro máx.: 5V
  • Corriente de salida: 100mA
  • Alto voltaje de salida: 5V
  • Salida de bajo voltaje: 4,5 V.
  • Frecuencia de salida máx.: 60kHZ

Especificación del controlador

Características clave:
Lazo cerrado, elimina la pérdida de sincronización.
Rango operativo más amplio: mayor par y mayor velocidad
Calentamiento reducido del motor y más eficiente
Movimiento suave y ruido de motor súper bajo
No necesita un alto margen de torsión
Sin Tuning y siempre estable
Respuesta rápida, sin demoras y casi sin tiempo de liquidación
Alto par al arrancar y a baja velocidad, alta rigidez en parado
Ofrezca un rendimiento similar al de un servo a un costo mucho menor;


Parámetros de rendimiento:
Adoptando un nuevo chip DSP de doble núcleo dedicado de control de motor de 32 bits;
Adoptar algoritmos avanzados de control de circuito cerrado de corriente vectorial, velocidad y posición;
La corriente estática y la relación de corriente dinámica se pueden configurar automáticamente;
El motor viene con un codificador de alta precisión de 1000 líneas;
Entrada de señal diferencial aislada por optoacoplador;
La frecuencia de respuesta al impulso puede alcanzar hasta 200 KHZ;
Tiene varias funciones de protección como sobrecorriente, sobretensión, sobrevelocidad, sobrecalentamiento y error de seguimiento excesivo.


Especificaciones:

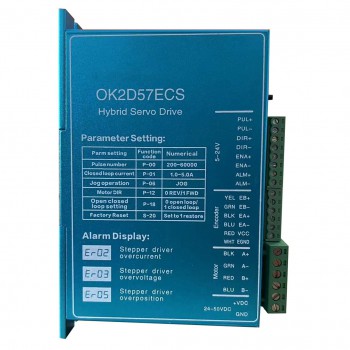

Modelo:OK2D57ECS
Corriente máxima de salida: 1~6.0A
Voltaje de entrada: +24~48 VCC (típico 36 VCC)
Corriente de señal lógica: 7 ~ 20 mA (típica 10 mA)
Frecuencia de entrada de pulso: 0 ~ 200 kHz
Corriente lógica del puerto de salida digital: 100 mA.
Resistencia de voltaje del puerto de salida digital: 24 V.
Potencia: 150W
Resistencia de aislamiento: 500MΩ
Peso: 300 g;


Entorno operativo y otras especificaciones (Tj = 25 ℃/77 ℉):
Enfriamiento: Enfriamiento Natural o Enfriamiento Forzado
Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos.
Temperatura ambiente: 0 ℃ - 50 ℃
Humedad: 40%RH-90%RH
Temperatura de funcionamiento: 70 ℃ MÁX.
Vibración: 10~55Hz/0,15 mm
Temperatura de almacenamiento: -20 ℃ -+65 ℃;



Conexión de motor y codificador

ALFILER 1 2 3 4
Motor A+ A- B+ B-



ALFILER 2 3 1 13 11 12
codificador CCV EGND EA+ EA- EB+ EB-



Conexión del cable de extensión del motor

ALFILER 1 2 3 4
Color Blanco Verde Azul Negro

O

ALFILER 1 2 3 4
Color Negro Verde Rojo Azul



Conexión del cable de extensión del codificador

ALFILER 2 3 1 13 11 12
Color Rojo Blanco Negro Azul Amarillo Verde

TENGA EN CUENTA: el cable negro grueso se puede usar para proteger, pero no es necesario, por lo que puede dejarlo desconectado.



Recursos



Anterior: Kit CNC paso a paso de circuito cerrado de 1 eje YE Series 1.2 Nm 4A motor y controlador de circuito cerrado Nema 23
Próximo: Kit CNC de motor paso a paso de bucle cerrado de 1 eje Serie YE 2 fases 3,0 Nm 5A motor y controlador de bucle cerrado Nema 24
Especificación
Número de eje Eje único
Bucle abierto/bucle cerrado Bucle cerrado
Especificación del motor
Par de retención (Ncm) 200
Par de retención (oz.in) 283.28
Inductancia(mH) 1.7
Longitud del cable(mm) 300
NEMA Tamaño nema 23
Número de cables 4
Resistencia de fase(ohmios) 0.42
Corriente nominal (A) 5.0
Diámetro del eje(mm) 8
Longitud del eje(mm) 21
Ángulo de paso(°) 1.8
Especificación del codificador
Corriente de salida(mA) 55
Frecuencia de salida ≤1MHz
Resolución(RCP) 1000
Velocidad de funcionamiento(rpm) ≤5000
Canales de señal de salida 2 canales
