Kit Motor Paso a Paso Lazo Cerrado NEMA 34 con Encoder 4.5/8.5/12Nm 1.8° 2 Fases

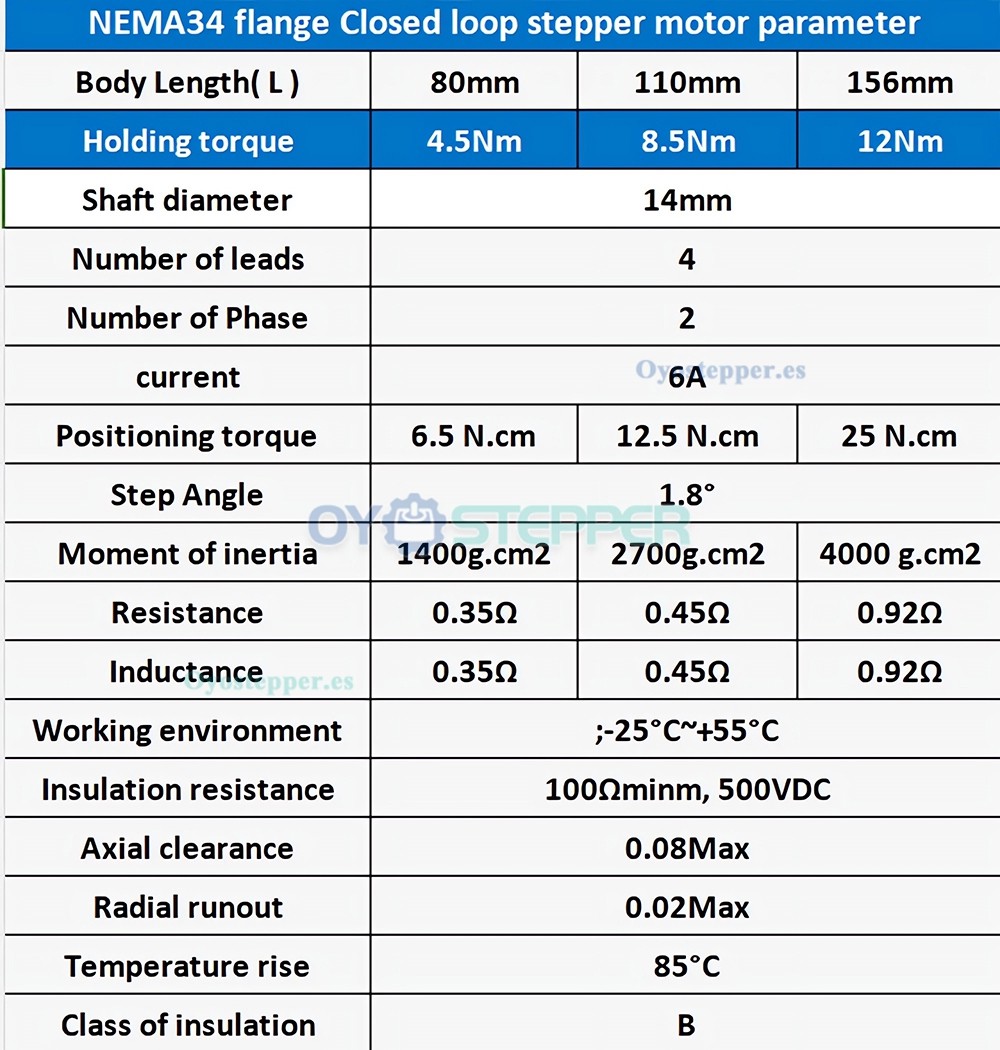

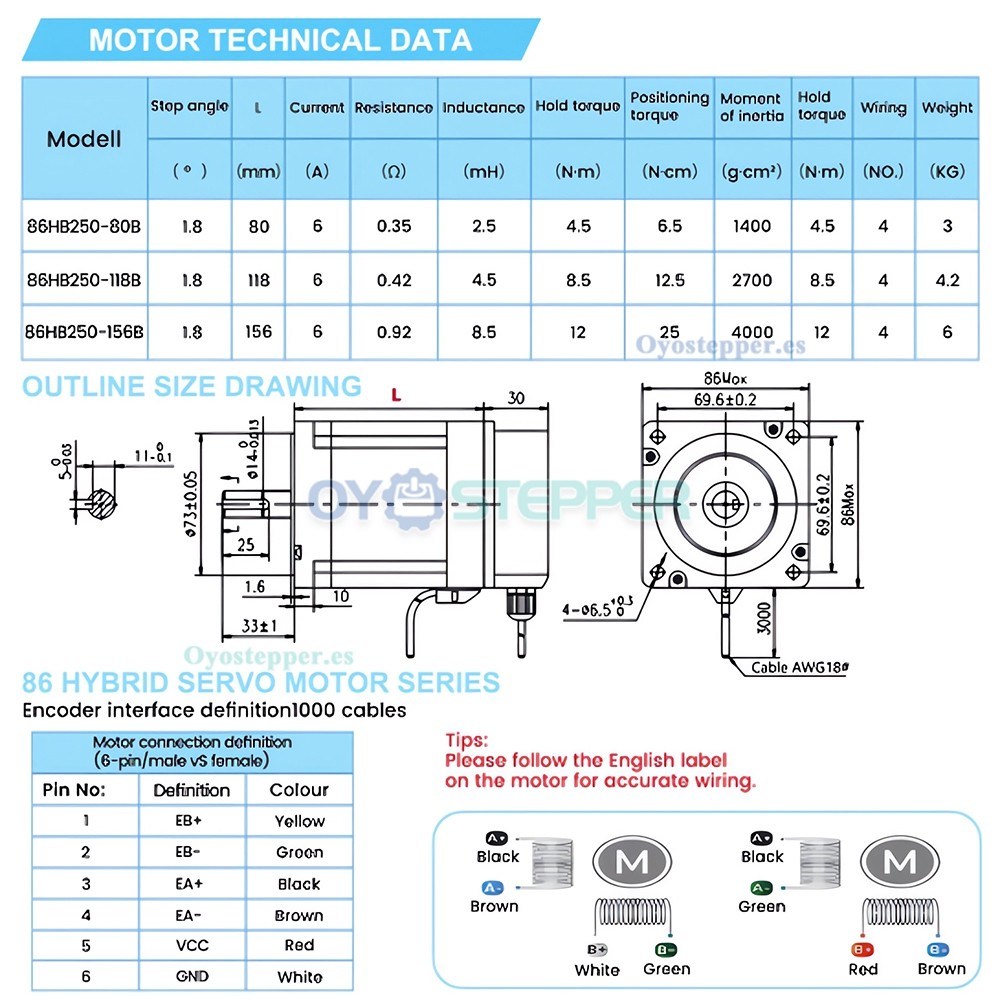

Parámetros del Motor de Lazo Cerrado NEMA34:
Especificaciones:
Brida: NEMA 34 86 mm
Ángulo de paso: 1,8 grados
Fases: 2 fases

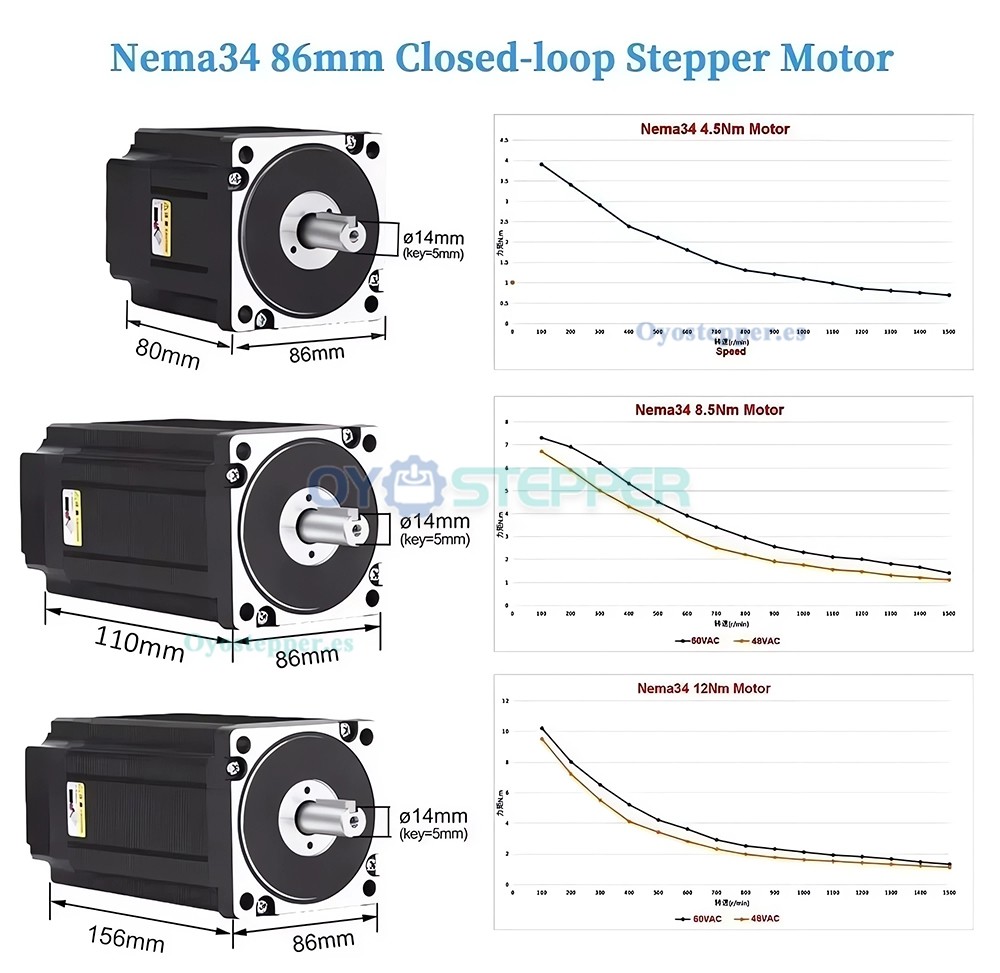

Par de mantenimiento: 4,5 / 8,5 / 12 N·m
Longitud del motor: 80 / 110 / 156 mm
Velocidad nominal: 1000 rpm
Encoder: 1000 líneas
Resistencia: 0,35 / 0,45 / 0,92 ohmios
Inductancia: 0,35 / 0,45 / 0,92 mH
Clase de aislamiento:B;

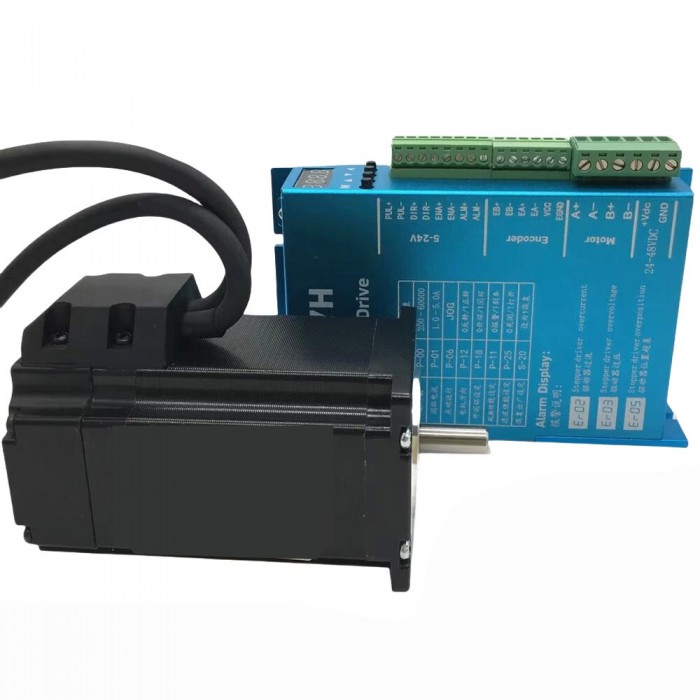

Contenido del paquete:
1 Motor paso a paso de lazo cerrado NEMA34
1 Controlador HBS86H (para NEMA34)
1 Cable de encoder de 3 m
1 Cable de alimentación de 3m

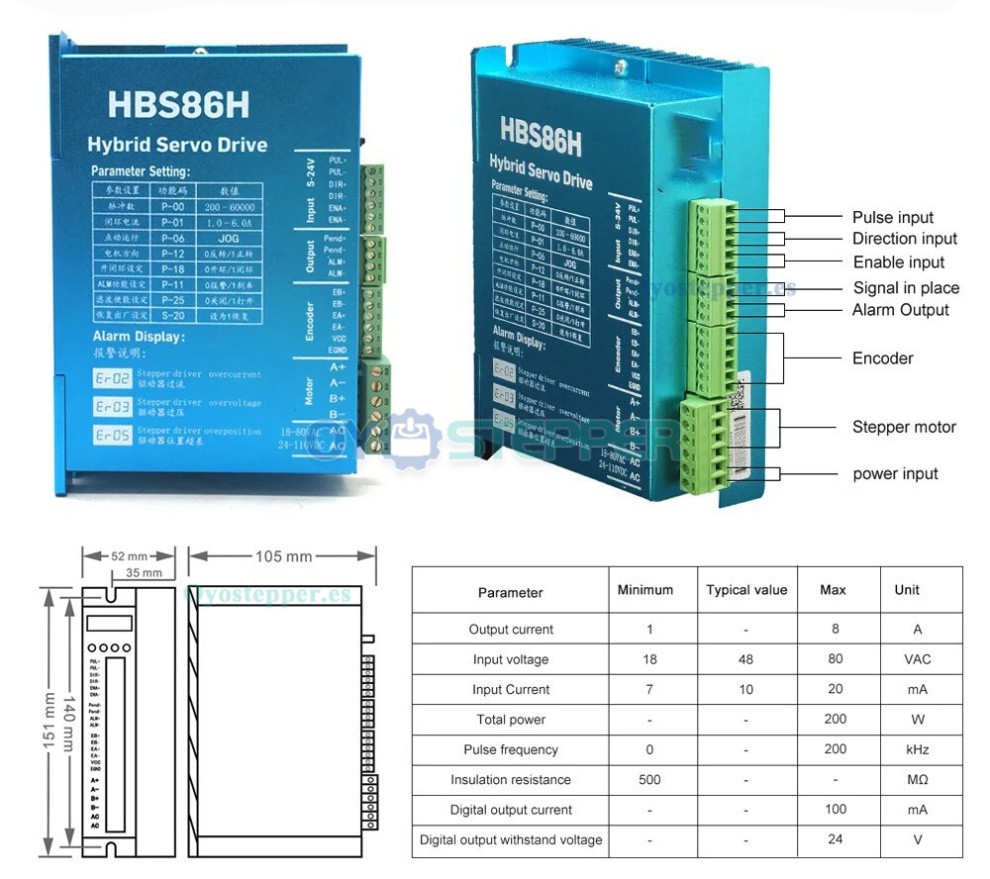

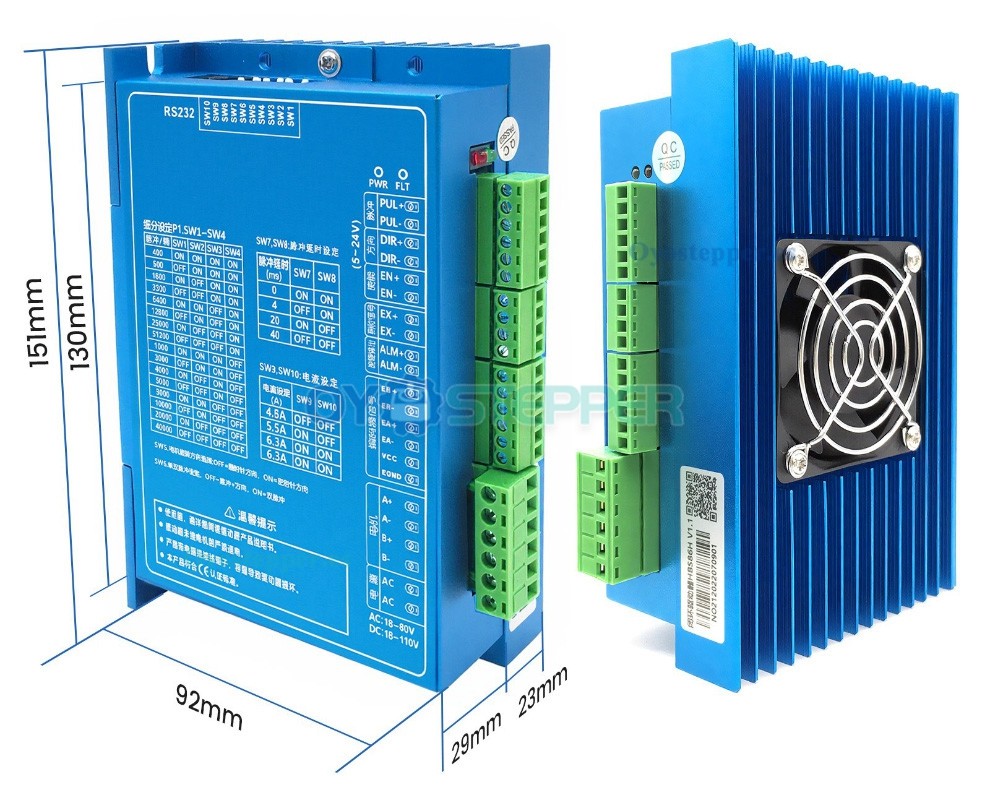

Características funcionales del controlador HBS86H:
Modelo: HBS86H
Tipo: Controlador de lazo cerrado con DSP
Corriente máxima de pico: 8 A
Frecuencia de respuesta a impulsos: 200 kHz
Controlador de micropasos: 200–51200 ppr
Tensión de entrada: 20–80 V CA / 30–110 V CC
Función de protección: Sobretensión, sobrecorriente, error de seguimiento, protección contra sobrecarga
Entrada de señal: Compatible con modos PUL/DIR y CW/CCW (diferencial)
Compatibilidad: Señal de 5–24 V (no requiere resistencia)
Tipo de refrigeración: Refrigeración por aire
Corriente de señal lógica: 7–16 mA;

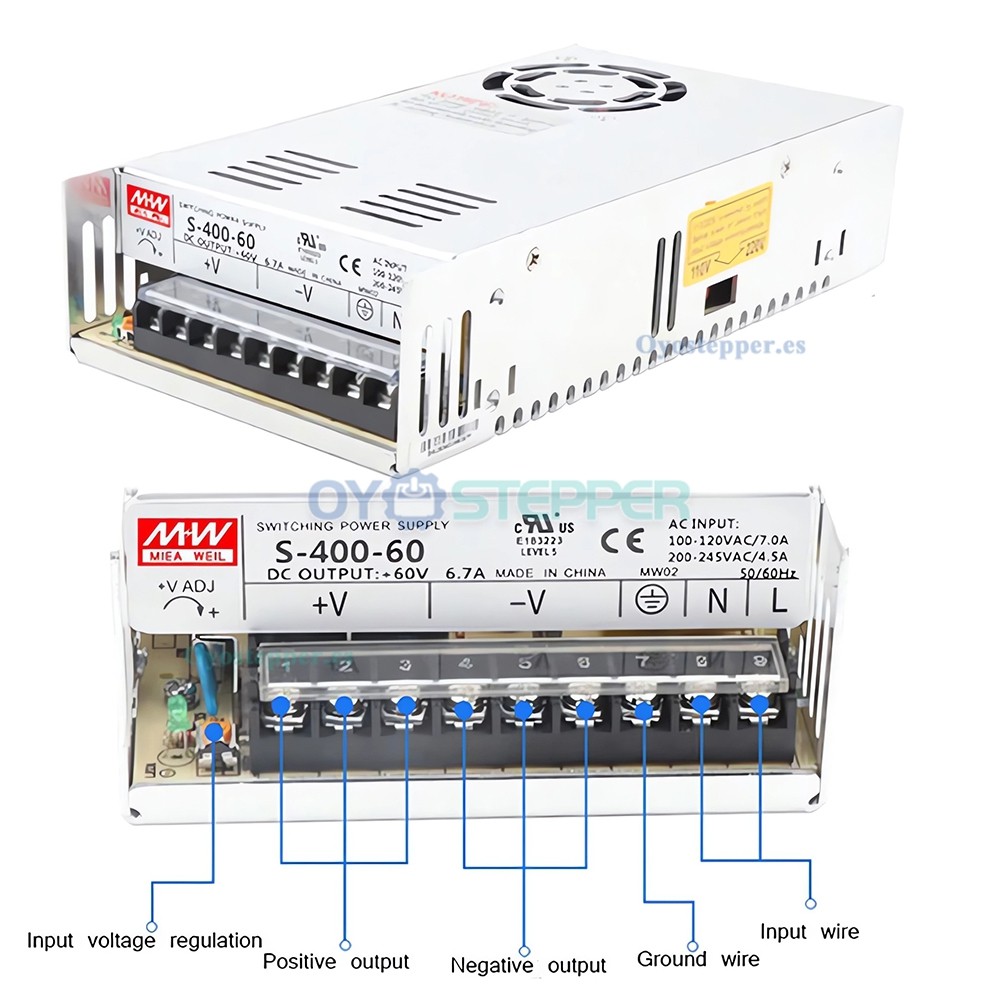

Parámetros de la fuente de alimentación (opcional):
Modelo: S-400-60
Carga nominal: 400 W (carga máxima)
Tensión de entrada: CA 100–120 V / 200–245 V CA 50/60 Hz
Tensión de salida: CC 60 V (tensión constante)
Corriente de salida: 6,6 A
Eficiencia de conversión: superior al 80 %
Temperatura de trabajo: –30 a +50 °C
Código IP: IP20
Tipo de refrigeración: Refrigeración por ventilador.
