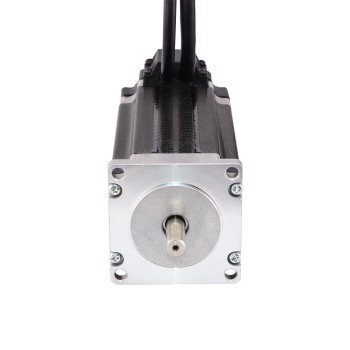

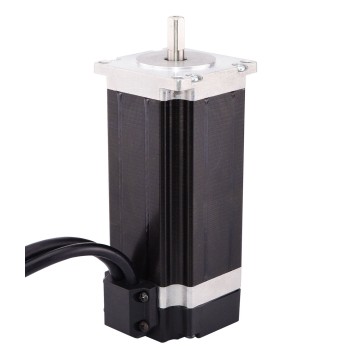

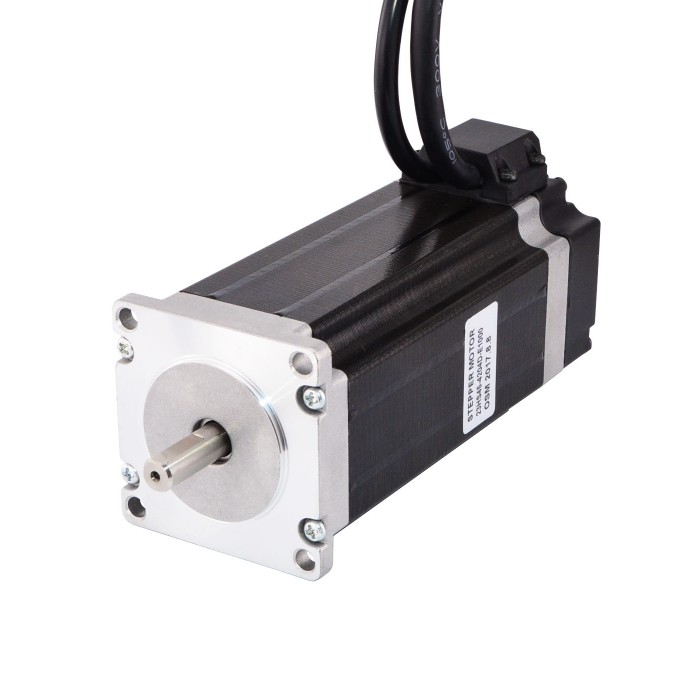

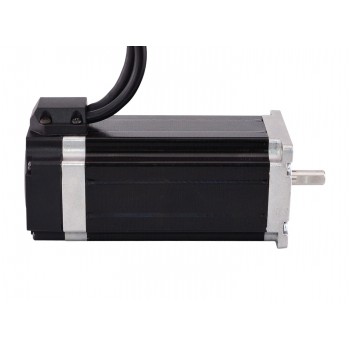

Motor paso a paso de bucle cerrado Nema 23 1,8 grados 3,0 Nm/425oz.in 4,2 A 3,78V con codificador 1000CPR
Motor paso a paso Nema 23 bipolar, 1,8 grados, 3,0 Nm, 4,2 A, 3,78 V con codificador incremental óptico de 1000 PPR. Ofrece salida de señal diferencial, frecuencia máxima de salida de 60kHz, y protección para un funcionamiento eficiente. Tamaño del marco: 57x57 mm.
Especificación del motor
Número de pieza del fabricante: 23HS45-4204D-E1000
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 3,0 Nm (424,83 oz.in)
Corriente nominal/fase: 4,2A
Resistencia de fase: 0,82 ohmios
Inductancia: 3,6 mH ± 20 % (1 KHz)
Tamaño del marco: 57 x 57 mm
Longitud del cuerpo: 138 mm
Diámetro del eje: Φ8mm
Longitud del eje: 21 mm
Longitud de corte en D: 15 mm
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Especificación del codificador
Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR (4000CPR)
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 4V
Voltaje de suministro máx.: 5V
Corriente de salida: 100mA
Alto voltaje de salida: 5V
Salida de bajo voltaje: 4,5 V.
Frecuencia de salida máx.: 60kHZ

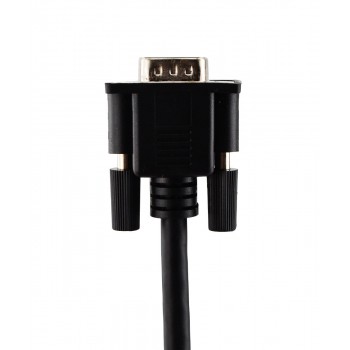

Conexión
| A+ | A- | B+ | B- |
| 1 | 2 | 3 | 4 |
| ALFILER | 1 | 2 | 3 | 11 | 12 | 13 |
| codificador | EA+ | CCV | TIERRA | EB+ | EB- | EA- |
| Especificación del motor | |
|---|---|
| Ángulo de paso(°) | 1,8 / 1,8 |
| Longitud del cuerpo(mm) | 113 |
| Par de retención (Ncm) | 280 |
| Par de retención (oz.in) | 396,5 |
| Inductancia(mH) | 3,8 |
| Longitud del cable(mm) | 500 |
| NEMA Tamaño | Nema 23 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 0,9 |
| Corriente nominal (A) | 4,2 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 21 |
| Bipolar/Unipolar | Bipolar |
| Especificación eléctrica | |
| Frecuencia de salida(MHz) | ≤1MHz |
| Especificación del codificador | |
| Tensión nominal(V) | 5V |
| Corriente de salida(mA) | 55 |
| Resolución(RCP) | 1000 |
| Canales de señal de salida | 2 canales |
| Velocidad de funcionamiento(rpm) | ≤5000rpm |
| Protección de la PI | IP20 |
| Especificación física | |
| Peso(gramos) | 1900 |
