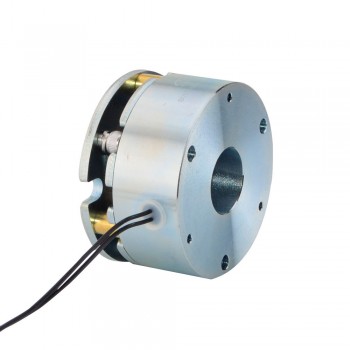

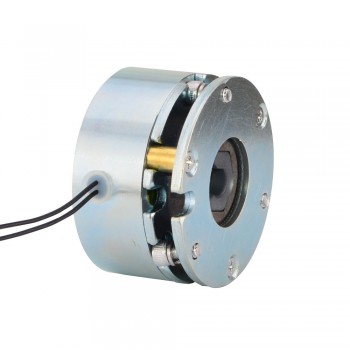

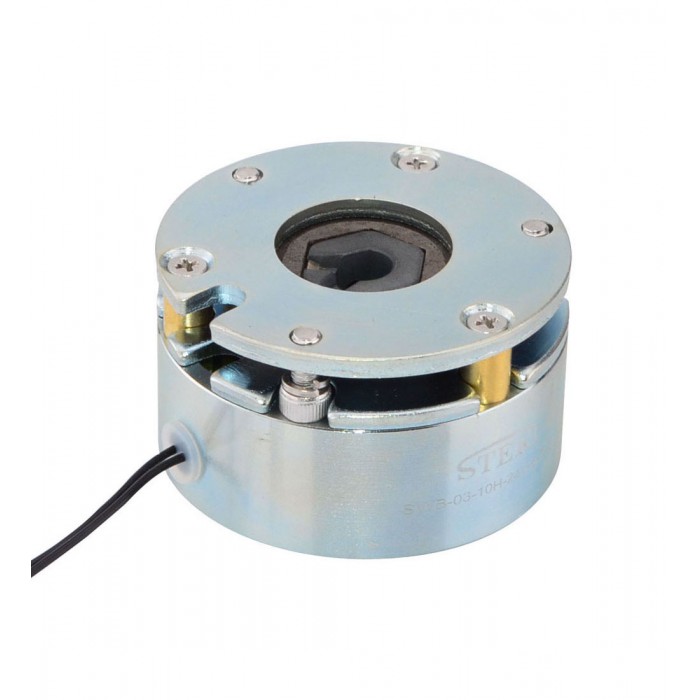

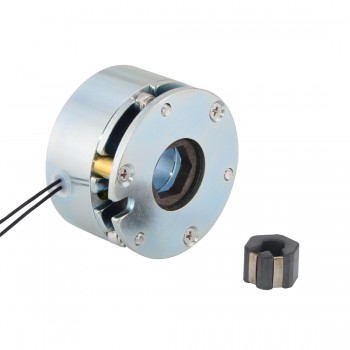

Freno electromagnético DC 24V 2.0Nm para motor paso a paso Nema 23 y 24
Este freno es un freno no excitado y funciona con 24 V CC, puede crear un par de fricción estática máximo de 2 Nm (283,2 oz.in). Es una buena opción para motores paso a paso de tamaño Nema 23 y Nema 24.
El principio de funcionamiento es:
Cuando se aplica energía eléctrica, la armadura es jalada por la fuerza electromagnética en el conjunto del cuerpo del imán, que vence la acción del resorte. Esto permite que el disco de fricción gire libremente. Cuando se interrumpe la energía eléctrica, se elimina la fuerza electromagnética y el resorte de presión obliga mecánicamente a la placa de armadura a sujetar el disco de fricción entre sí y la placa de presión. Esto desarrolla un par para sostener la carga.
Precauciones para la instalación del freno:
1. El motor debe tener un eje trasero.
2. Hay orificios de montaje correspondientes en el motor, y el tamaño se adapta.
1. El motor debe tener un eje trasero.
2. Hay orificios de montaje correspondientes en el motor, y el tamaño se adapta.
Especificación de freno
- Tipo de freno: no excitado
- Par de fricción estática: 2 Nm (283,2 oz.in)
- Momento de Interia : 3.8x10 -6 kg.cm 2
- Voltaje: 24V
- Potencia: 11.5W
- Clase de resistencia al calor: F
- máx. Velocidad: 5000 rpm
- Peso: 0,4 kg
Recursos
- Hoja de datos del freno: SWB-03.pdf
- SWB-03.STEP
| Especificación de freno | |
|---|---|
| Max. Speed(rpm) | 5000 |
| Moment of Interia(kg.cm2) | 3.8x10-6 |
| Potencia(W) | 11.5 |
| Par de fricción estática(Nm) | 2 |
| Par de fricción estática(oz.in) | 283 |
| Voltaje de conducción(V) | 24 |
