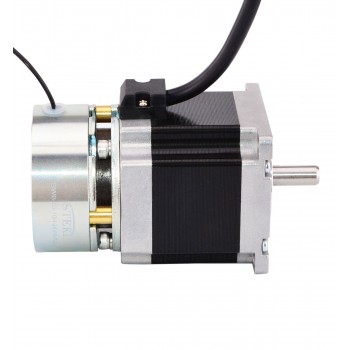

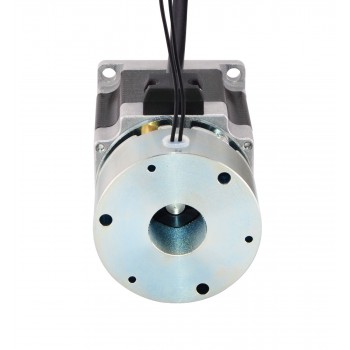

Motor paso a paso Nema 23 bipolar 1,8 grados 1,26 Nm 2,8 A 2,5 V con eje de corte en D de freno
-
Manuales y documentacion:
Hoja de datos del motor:
Hoja de datos del freno:
Motor paso a paso Nema 23 bipolar 1,8 grados 1,26 Nm 2,8 A 2,5 V con eje de corte en D de freno
Motor paso a paso Nema 23 bipolar, 1,8°, 1,26 Nm, 2,8 A, 2,5 V, eje de corte en D con freno, 24V, 5000 RPM.
Especificación del motor
Número de pieza del fabricante: 23HS22-2804D-B200
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 1,26 Nm (178,4 oz.in)
Corriente nominal/fase: 2,8A
Voltaje: 2,5V
Resistencia de fase: 0,9 ohmios
Inductancia: 2,5 mH ± 20 % (1 KHz)
Tamaño del marco: 57 x 57 mm
Longitud del cuerpo: 56 mm
Diámetro del eje: Φ8mm
Longitud del eje: 21 mm
Longitud del corte en D: 15 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 0,7 kg
Especificación de freno
Tipo de freno: no excitado
Par de fricción estática: 2 Nm (283,2 oz.in)
Momento de Inercia : 3,8x10 -6 kg.cm 2
Voltaje: 24V
Potencia: 11,5W
Clase de resistencia al calor: F
máx. Velocidad: 5000 rpm
Peso: 0,4 kg
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Amarillo | Azul |
| Especificación del motor | |
|---|---|
| Ángulo de paso(°) | 1,8 / 1,8 |
| Longitud del cuerpo(mm) | 56 |
| Par de retención (Ncm) | 126 |
| Par de retención (oz.in) | 178,4 |
| Inductancia(mH) | 2,5 |
| Longitud del cable(mm) | 500 |
| NEMA Tamaño | Nema 23 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 0,9 |
| Corriente nominal (A) | 2,8 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 21 |
| Bipolar/Unipolar | Bipolar |
| Especificación de freno | |
| Clase de resistencia al calor | F |
| Velocidad máxima(rpm) | 5000 |
| Moment of Interia(kg.cm2) | 3,8x10-6 |
| Potencia(W) | 11,5 |
| Par de fricción estática(Nm) | 2 |
| Par de fricción estática(oz.in) | 283 |
| Voltaje de conducción(V) | 24 |
