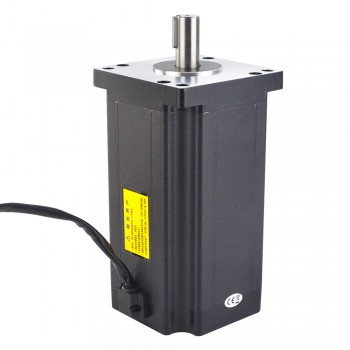

Motor paso a paso trifásico Nema 42 bipolar1,2 grados 20 Nm 5,0 A eje de chavetero
Especificación eléctrica
- Número de pieza del fabricante: 42HT79-5003S
- Número de fases: 3
- Ángulo de paso: 1.2 grados
- Par de retención: 20 Nm(2832.8oz.in)
- Corriente nominal/fase: 5 A
- Resistencia de fase: 1.93 ohms± 10%
- Inductancia: 23 mH ± 20%(1KHz)
Especificación física
- Tamaño del marco: 110 x 110 mm
- Longitud del cuerpo: 201.5 mm
- Diámetro del eje: Φ19 mm
- Longitud del eje: 42 mm
- Longitud del eje: 25 mm
- Número de cables: 3
- Longitud del cable: 300 mm
- Peso: 12.6 kg
Conexión
U | V | W |
Rojo | Amarillo | Verde |
Recursos
- Hoja de datos complete: 42HT79-5003S.pdf
Especificación eléctrica | |
---|---|
Par de retención (Ncm) | 2000 |
Par de retención (oz.in) | 2832.8 |
Inductancia(mH) | 23 |
Resistencia de fase(ohmios) | 1.93 |
Corriente nominal (A) | 5 |
Ángulo de paso(°) | 1.2 |
Número de fases | 3 |
Especificación física | |
Longitud del cuerpo(mm) | 201.5 |
Tamaño del marco(mm) | 110 x 110 |
Longitud del cable(mm) | 300 |
Número de cables | 3 |
Diámetro del eje(mm) | 19 |
Longitud del eje(mm) | 42 |
Peso(gramos) | 12600 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
