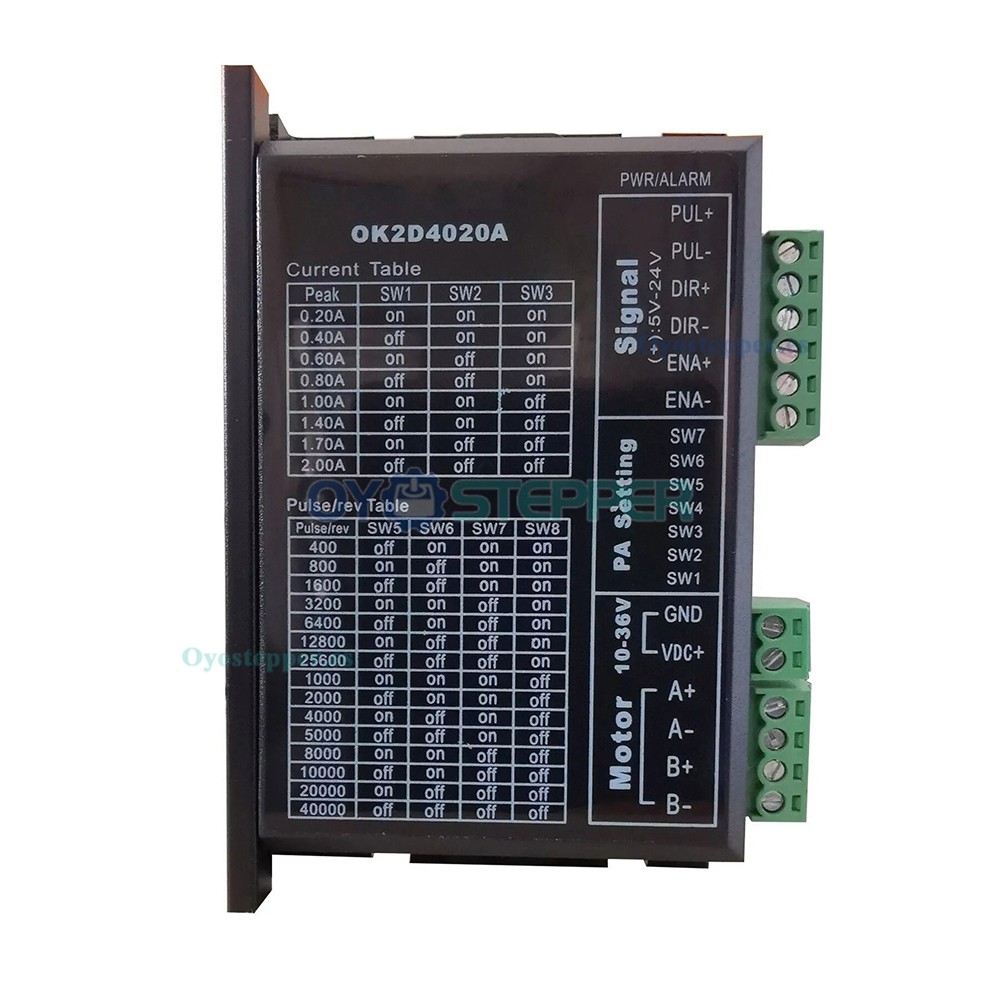

Controlador paso a paso digital 0,2-2A 5-24 VCC para motor paso a paso NEMA 8, NEMA 11, NEMA16, NEMA17

Controlador paso a paso digital 0,2-2A 5-24 VCC para motor paso a paso NEMA 8, NEMA 11, NEMA16, NEMA17



Controlador digital paso a paso (0.2-2A, 5-24VDC) para motores NEMA 8 a NEMA 17. Ofrece control de aceleración, protección contra sobrecorriente y sobretensión, y modos de control de pulso seleccionables. Compatible con señales de entrada de 5V a 24V.

Características:

Compensación de par en velocidades medias y altas.

Control integrado de aceleración y desaceleración.

Modos de control de pulso simple y doble seleccionables.

Memoria de la posición de funcionamiento del motor.

Aislamiento optoacoplador diferencial de señal de entrada, compatible con 5V ~ 24V.

Protección contra sobrecorriente y sobretensión.

Detección automática y selección flexible del método de conteo de flanco de pulso.

Indicadores de estado: luz verde para funcionamiento normal, luz roja para protección o fuera de línea.

Configuración actual del dial SW1-3 indicada en la tabla correspondiente.





Electrical specifications:

Maximum output current: 0.2~2A

Input voltage: +5~24VDC

Pulse input frequency: 0~200kHz

Protection:

a.Maximum overcurrent action value 6A±10%

b.Overvoltage action value 50VC

Default communication speed: 57.6Kbps

Overall dimensions: 19.5x60x96mm

Weight: about 150g;

Operating environment and other specifications (Tj=25℃/77℉):

Cooling: Natural cooling or Forced cooling

Environment: Avoid dust, oil mist and corrosive gases.

Humidity: 40%RH－90%RH

Working temperature: 0℃－70℃

Vibration: 10-55Hz/0.15mm

Storage temperature: -20℃－80℃;



La configuración actual del dial SW1-3 se muestra en la siguiente tabla.

Peak	SW1	SW3	SW4
0,20A	on	on	on
0,40A	Off	on	on
0,60A	on	Off	on
0,80A	Off	Off	on
1,00A	on	on	Off
1,40A	Off	on	Off
1,70A	on	Off	Off
2,00A	Off	Off	Off



Las configuraciones de marcación de subdivisión SW4-7 se muestran en la siguiente tabla

Pulso/REV	SW4	SW5	SW6	SW7
400	Off	on	on	on
800	Off	Off	on	on
1600	Off	Off	on	on
3200	on	on	Off	Off
6400	Off	on	Off	on
12800	on	Off	Off	on
25600	Off	Off	Off	on
1000	on	on	on	Off
2000	Off	on	on	Off
4000	on	Off	on	Off
5000	Off	Off	on	Off
8000	on	on	Off	Off
10000	Off	on	Off	Off
20000	on	Off	Off	Off
40000	Off	Off	Off	Off
