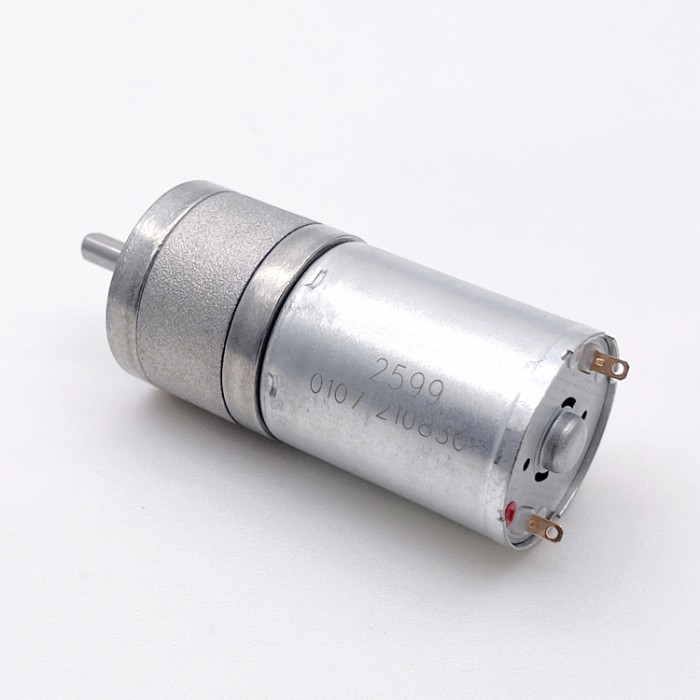

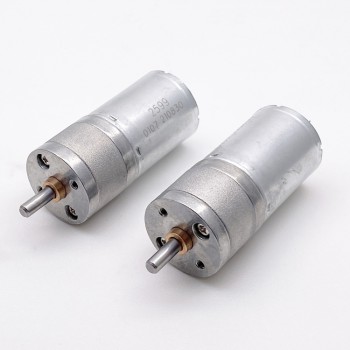

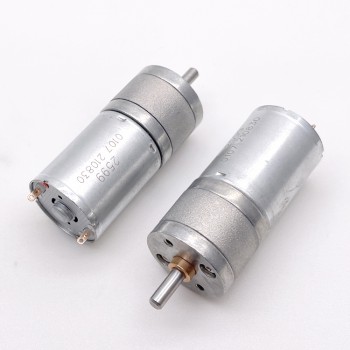

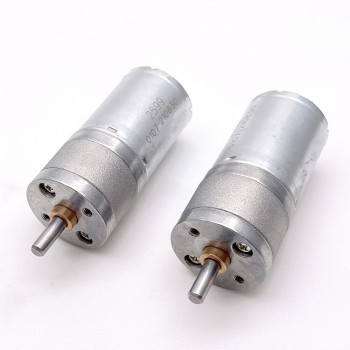

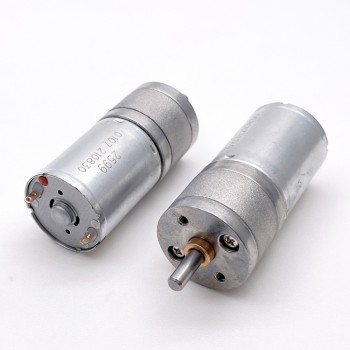

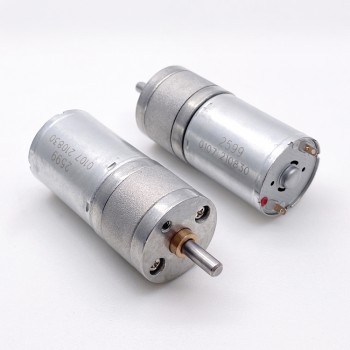

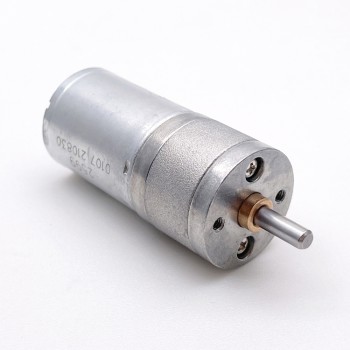

Pack de 2 Motores Eléctrico DC con Reductor 6 V / 12 V 3 kg·cm 24.4×30.8 mm
- Manuales y documentacion:
Características:
Motor de 25 mm que proporciona un par de 0.5 Nm.
Adecuado para aplicaciones de pequeño diámetro, bajo ruido y gran par.
Los motores de engranaje DC pueden emparejarse con codificadores, 11 ppr.
c
Aplicaciones:
Embarcaciones, coches, bicicletas eléctricas, electrodomésticos, equipos industriales.
Especificaciones eléctricas:

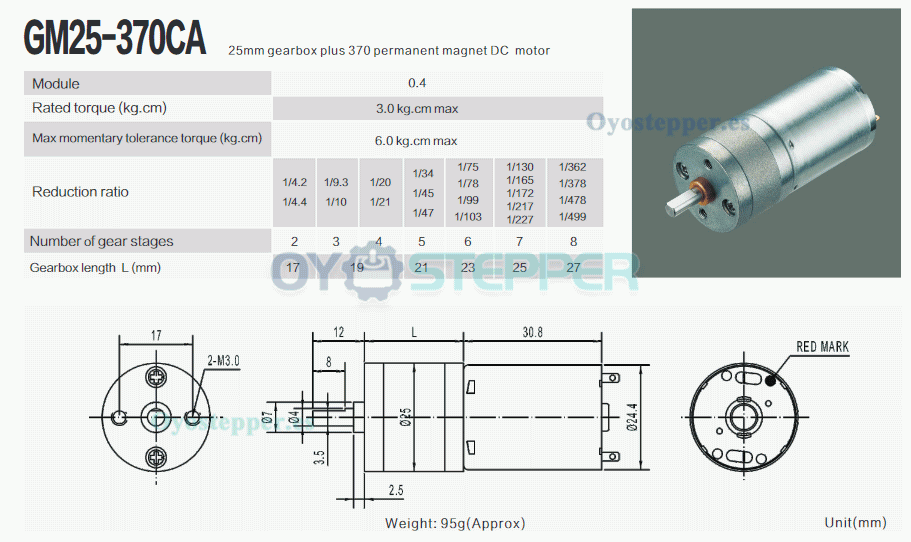

Número de parte: GM25-370CA
Voltaje nominal: 6V / 12V DC
Par nominal: 3.0 kg.cm
Par máximo de tolerancia momentánea: 6.0 kg.cm
Corriente nominal: 320 mA (6V) / 170 mA (12V)
Velocidad sin carga sin reductor: 5600 RPM (6V) / 5600 RPM (12V)
Velocidad nominal sin reductor: 4870 RPM (6V) / 4850 RPM (12V)
Velocidad sin carga con reductor: 11-1350 RPM
Velocidad nominal con reductor: 10-1212 RPM
Potencia nominal: 1.25 W (6V) / 1.24 W (12V)
Tipo de engranaje: Engranaje recto
Tipo de motor: Con escobillas
Dirección de rotación: CW / CCW
Juego axial: 0.05-0.5 mm
Eficiencia: 80%-90%
Ruido: 30 cm, 40-50 dB;

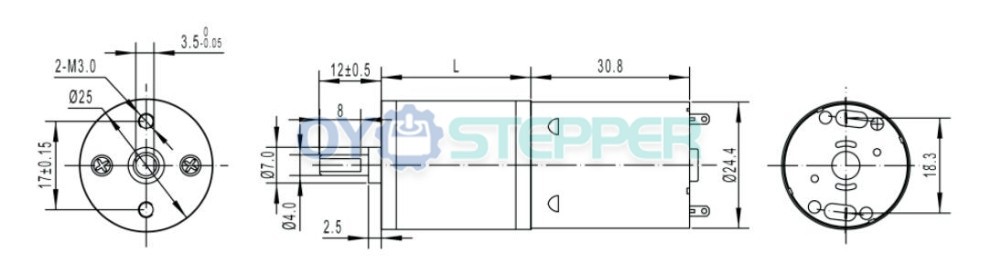

Especificaciones físicas:
Tamaño del motor: Φ24.4 x 30.8 mm
Longitud del reductor: 17 mm / 19 mm / 21 mm / 23 mm / 25 mm / 27 mm
Tamaño de la brida: Φ25 mm
Tipo de eje: Corte en D
Diámetro del corte en D: 3.5 mm
Longitud del corte en D: 8 mm
Longitud del eje: 9.5 mm
Diámetro del eje: 4 mm
Peso: 95 g

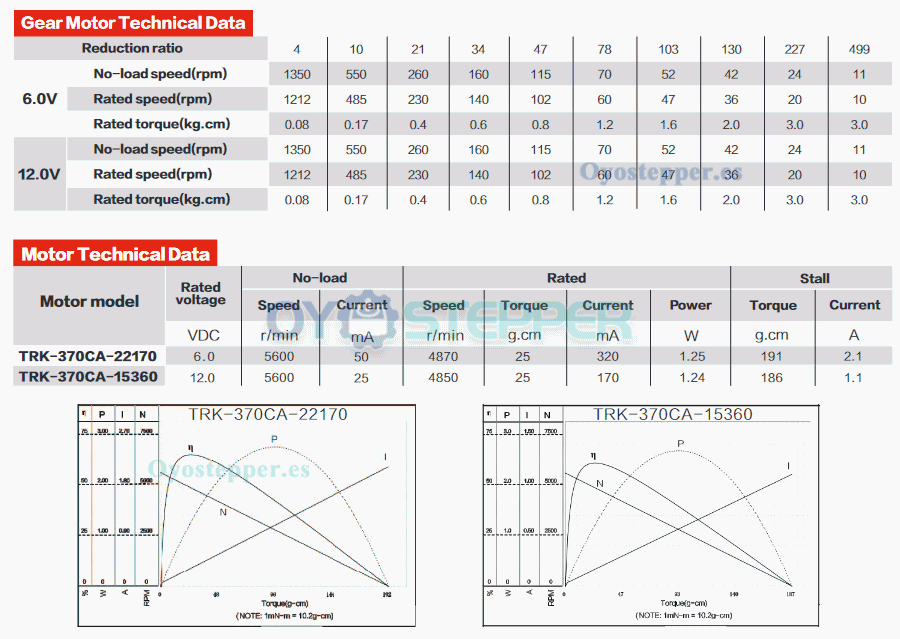

| Especificación eléctrica | |
|---|---|
| Tensión nominal(V) | 12 / 6 |
| Potencia nominal(W) | 1.24 / 1.25 |
| Velocidad nominal(rpm) | 10-1212 |
| Corriente nominal (A) | 0.32 / 0.17 |
| Par nominal(kg.cm) | 3 |
| Especificación física | |
| Longitud del cuerpo(mm) | 30.8+Caja de cambios |
| Tamaño del marco(mm) | Φ25 |
| Diámetro del eje(mm) | 4 |
| Longitud del eje(mm) | 9.5 |
| Longitud de la caja de cambios(mm) | 17 / 19 / 21 / 23 / 25 / 27 |
| Relación de transmission | 4:1 / 10:1 / 21:1 / 34:1 / 47:1 / 78:1 / 103:1 / 130:1 / 227:1 / 499:1 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje único |
| Peso(gramos) | 95 |
| Tipo de caja de cambios | Caja de engranajes rectos |
