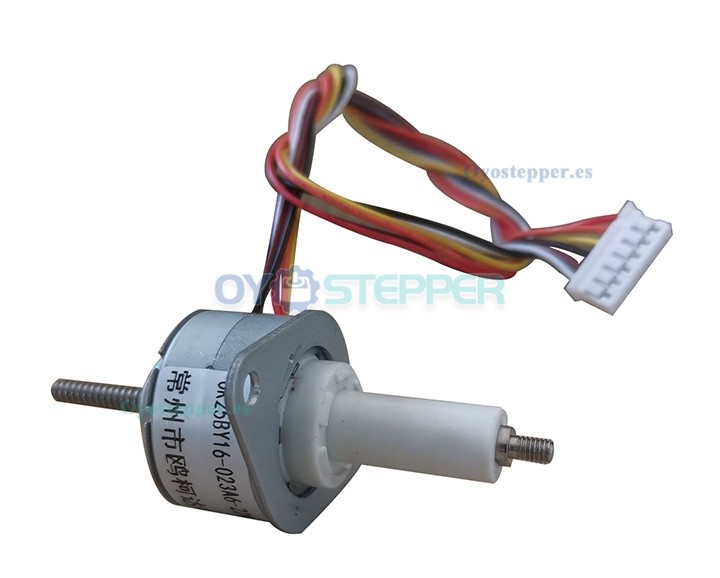

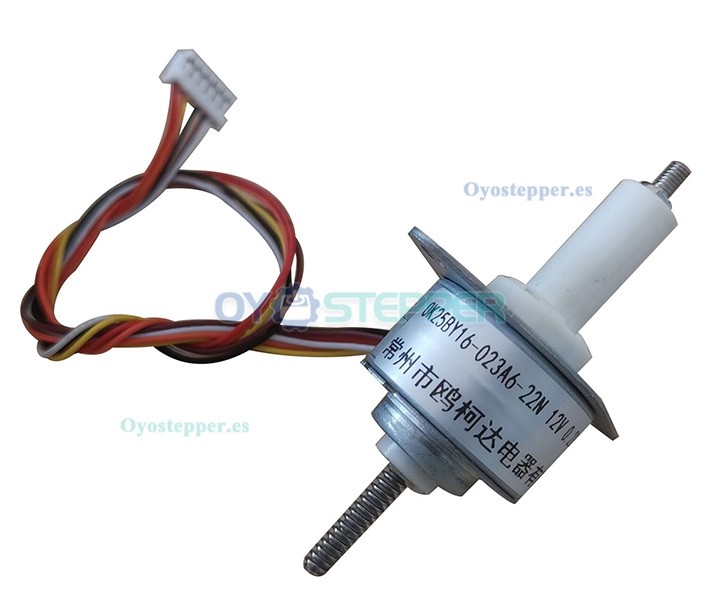

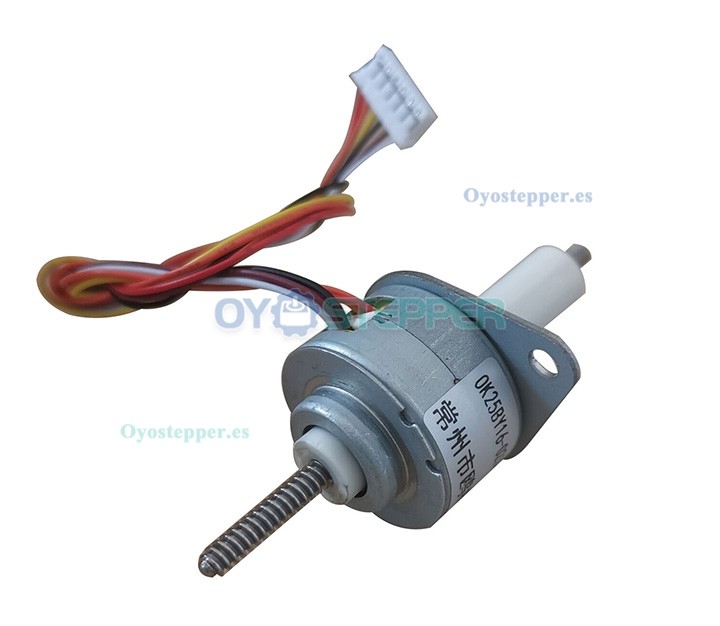

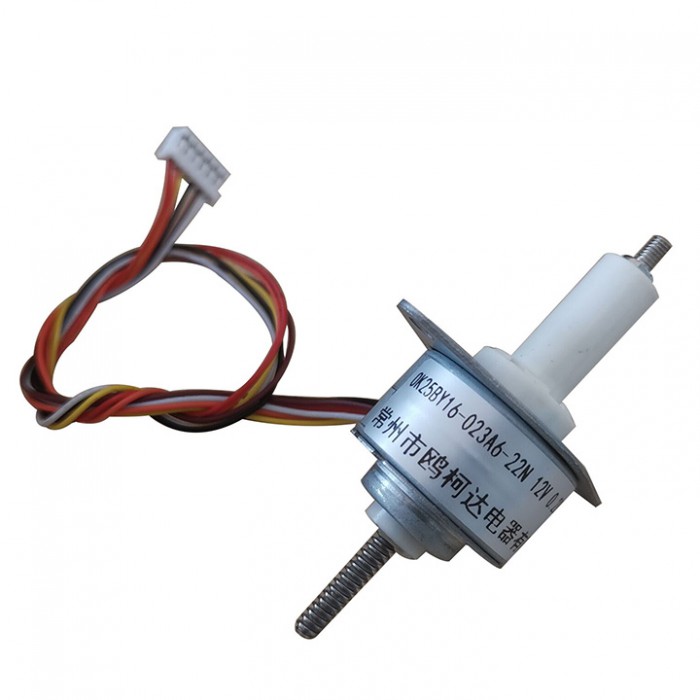

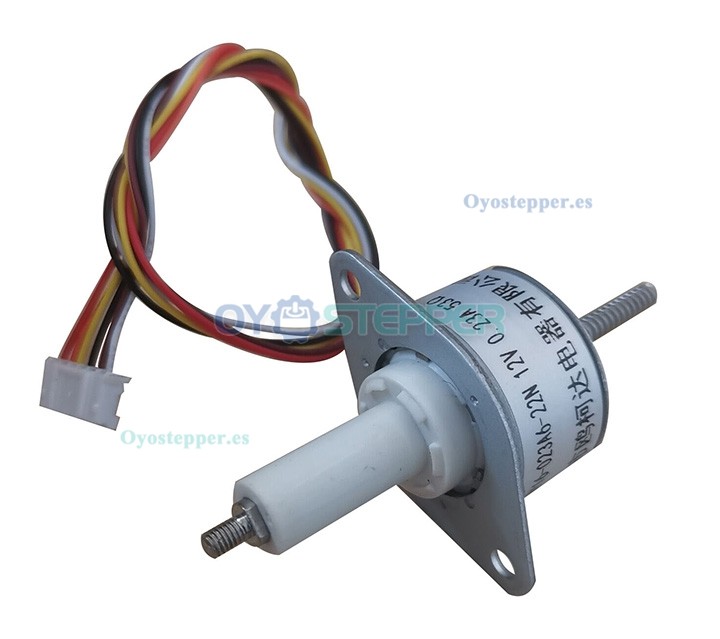

Oukeda Motor Lineal Paso a Paso PM con Imán Permanente 15° 0.23 A 4 Fases Φ25×16 mm
Oukeda Motor Lineal Paso a Paso PM con Imán Permanente 15° 0.23 A 4 Fases Φ25×16 mm
El motor lineal paso a paso Oukeda de imán permanente ofrece un ángulo de paso de 15°, 4 fases, y una fuerza de empuje aproximada de 15 N a 100 pps. Su estructura compacta Φ25×16 mm y recorrido de hasta 22 mm puede ser útil en aplicaciones que requieren desplazamiento controlado.
Especificaciones eléctricas:
Número de pieza del fabricante: OK25BY16-023A6-22N
Tipo de motor: Motor paso a paso lineal de imán permanente
Fase: 4
Ángulo de paso: 15 grados
Corriente de fase: 0,23 A
Voltaje de fase: 12 VCC
Fuerza de empuje a 100 pps: >1,5 kgf (15 N)
Resistencia de fase: 53 ± 7 % ohmios (20 °C)
Frecuencia de arranque sin carga: 350 pps
Inductancia: 9 mH ± 20 %
Clase de aislamiento: E;

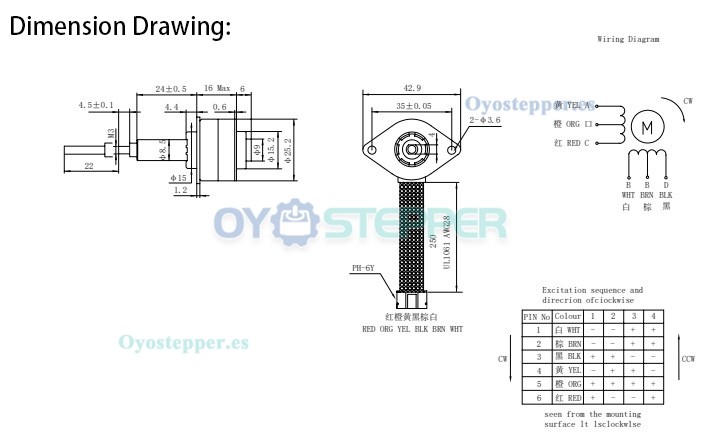

Especificaciones físicas
Tamaño del marco: Φ25 mm
Longitud del cuerpo: 16 mm
Recorrido máximo: 22 mm
Incremento de paso: 0,0417 mm/paso
Número de derivaciones: 3
Longitud de las derivaciones: 70 mm
Peso: 37g
.jpg "Oukeda Motor Lineal Paso a Paso PM con Imán Permanente 15° 0.23 A 4 Fases Φ25×16 mm")
.jpg "Oukeda Motor Lineal Paso a Paso PM con Imán Permanente 15° 0.23 A 4 Fases Φ25×16 mm")
.jpg "Oukeda Motor Lineal Paso a Paso PM con Imán Permanente 15° 0.23 A 4 Fases Φ25×16 mm")
| Especificación eléctrica | |
|---|---|
| Número de fases | 4 |
| Ángulo de paso(deg.) | 15 deg |
| Corriente de fase (A) | 0.23A |
| Voltaje de fase (V) | 12VDC |
| Especificación física | |
| Longitud del cuerpo(mm) | 16 mm |
| Longitud del cable(mm) | 70mm |
| Número de cables | 3 |
| Eje simple/eje doble | Dual Shaft |
| Recorrido(mm) | 22mm |
| Tamaño del marco(mm) | Φ25 |
