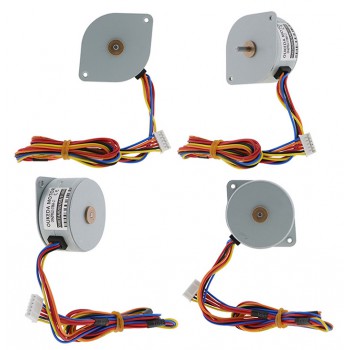

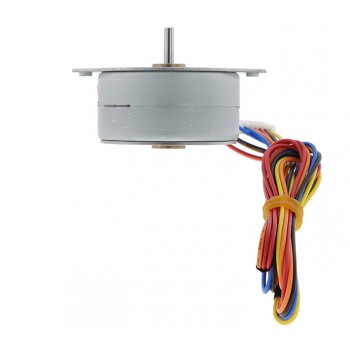

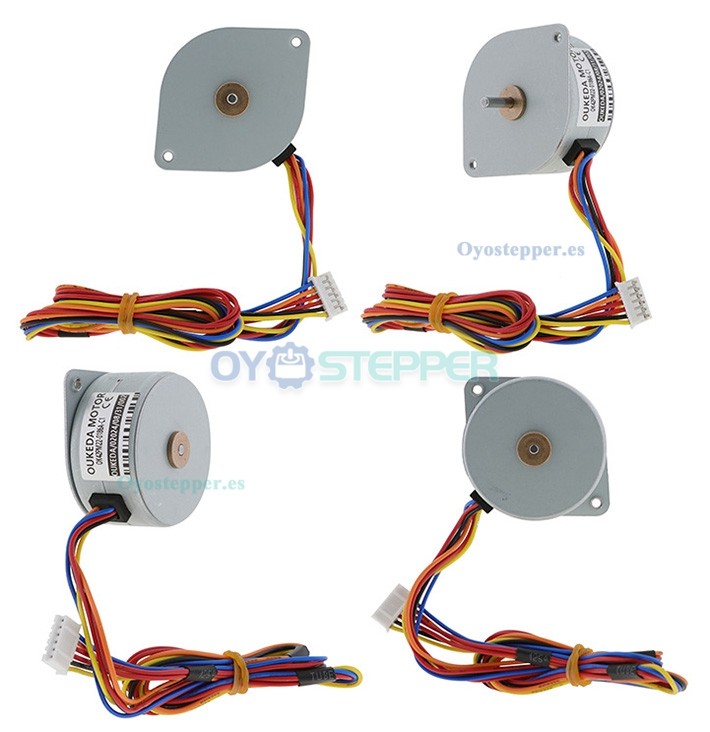

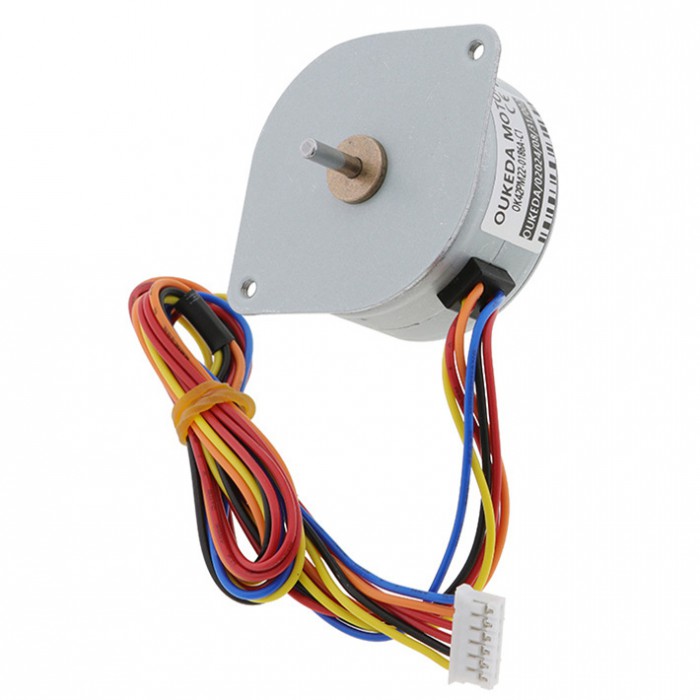

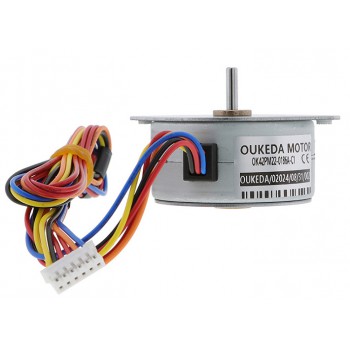

Oukeda Motor Paso a Paso PM42 con Imán Permanente 7.5° 4.9 N·cm Φ42 mm 12 V 6 Cables
Oukeda Motor Paso a Paso PM42 con Imán Permanente 7.5° 4.9 N·cm Φ42 mm 12 V 6 Cables
El motor paso a paso Oukeda PM42 de 4 fases funciona a 12 V con un ángulo de paso de 7,5° y par de retención de hasta 4,9 N·cm. Cuenta con 6 cables, tamaño de marco Φ42 mm y eje de 3 mm. Su diseño compacto puede contribuir a diversas aplicaciones técnicas.
Especificaciones eléctricas:
Número de pieza del fabricante: OK42PM22-0186A-C1
Tipo de motor: Motor paso a paso de imán permanente
Fase: 4
Ángulo de paso: 7,5 grados
Corriente de fase: 171 mA
Voltaje de fase: 12 VCC
Par de retención: 4,90 Ncm (6,94 oz.in)
Par de retención: 0,98 Ncm (1,38 oz.in)
Resistencia de fase: 70 ± 7 % ohmios (25 °C)
Inductancia: 50,93 mH ± 20 %;

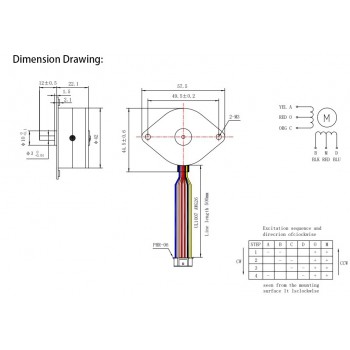

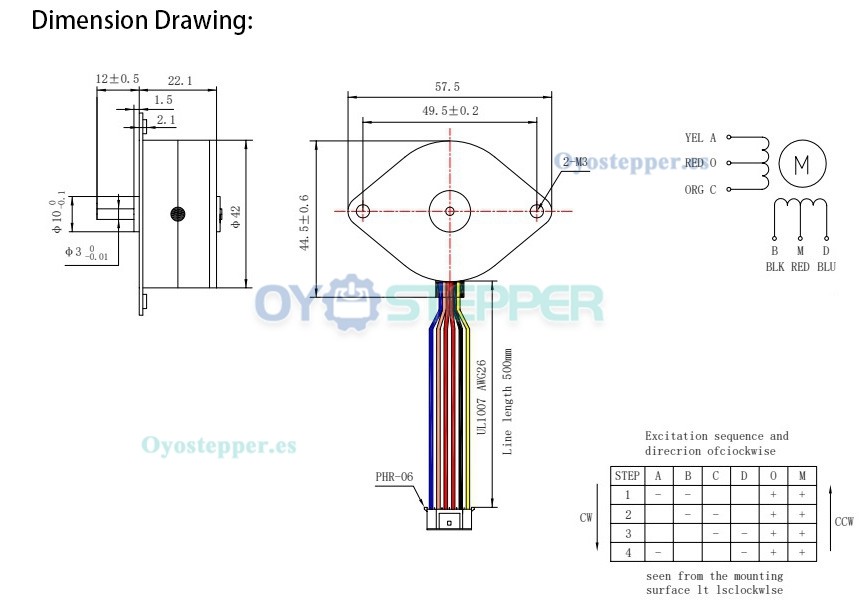

Especificaciones físicas:
Tamaño del marco: Φ42 mm
Longitud del cuerpo: 22,1 mm
Diámetro del eje: Φ3 mm
Longitud del eje: 12 mm
Número de cables: 6
Longitud de los cables: 240 mm
Peso: 100g;
.jpg "Oukeda Motor Paso a Paso PM42 con Imán Permanente 7.5° 4.9 N·cm Φ42 mm 12 V 6 Cables")
| Especificación eléctrica | |
|---|---|
| Par de retención (Ncm) | 4.90 |
| Par de retención (oz.in) | 6.94 |
| Inductancia(mH) | 50.93mH ± 20% |
| Resistencia de fase(ohmios) | 70± 7% ohms(25 ℃) |
| Número de fases | 4 |
| Corriente de fase (A) | 171 |
| Voltaje de fase (V) | 12 |
| Especificación física | |
| Longitud del cuerpo(mm) | 22.1 |
| Longitud del cable(mm) | 240 |
| Diámetro del eje(mm) | 3 mm |
| Longitud del eje(mm) | 12 |
| Tipo de eje | Tipo O |
| Eje simple/eje doble | Eje único |
| Peso(gramos) | 100 |
| Tamaño del marco(mm) | Φ42 |
