Oukeda Motor Paso a Paso PM con Imán Permanente y Caja Reductora 10:1 / 30:1 / 50:1 / 75:1 / 120:1 7.5° 24 V 4 Fases
Oukeda Motor Paso a Paso PM con Imán Permanente y Caja Reductora 10:1 / 30:1 / 50:1 / 75:1 / 120:1 7.5° 24 V 4 Fases

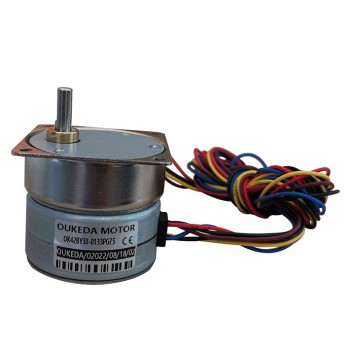

El motor paso a paso Oukeda de imán permanente y 4 fases funciona a 12 V o 24 V, con un ángulo de paso de 7,5°. Incorpora una caja reductora con relaciones de transmisión entre 10:1 y 120:1. Diseño compacto de Φ42 mm con eje de 5 mm y peso aproximado de 200g.
Especificaciones eléctricas:

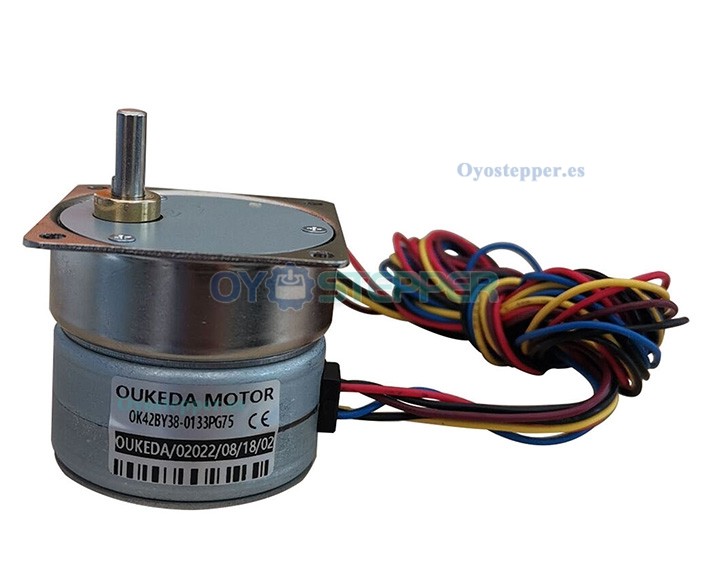

Número de pieza del fabricante: OK42BY38-0133PG75
Tipo de motor: Motor paso a paso de imán permanente
Fase: 4
Ángulo de paso: 7,5 grados
Corriente de fase: 0,13 A/0,24 A
Voltaje de fase: 12 V CC/24 V CC
Resistencia de fase: 40 ± 7 % ohmios (25 °C)
Inductancia: 17 mH ± 20 %;
Especificaciones físicas:
Tamaño del marco: Φ42 mm
Longitud del cuerpo: 38 mm
Diámetro del eje: Φ5 mm
Longitud del eje: 15,5 mm
Longitud del corte en D: 10 mm
Relación de transmisión: 10:1/30:1/50:1/75:1/120:1
Número de Minas: 6
Longitud de la mina: 240 mm
Peso: 200g
| Especificación eléctrica | |
|---|---|
| Ángulo de paso(°) | 7.5 |
| Número de fases | 4 |
| Ángulo de paso(deg.) | 7.5 |
| Corriente de fase (A) | 0.13 |
| Voltaje de fase (V) | 24 |
| Especificación física | |
| Número de cables | 6 |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 15.5 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje único |
| Longitud del cuerpo(mm) | 38 |
| Longitud de corte en D | 10 |
| Peso(gramos) | 200 |
| Relación de transmission | 75:1 / 10:1 / 30:1 / 50:1 / 120:1 |
| Tamaño del marco(mm) | Φ42 |
