Oukeda Motores Paso a Paso de Imán Permanente PM 4 Fases 7.5° 0.24 A 44 mN·m 25×25 mm
Oukeda Motores Paso a Paso de Imán Permanente PM 4 Fases 7.5° 0.24 A 44 mN·m 25×25 mm

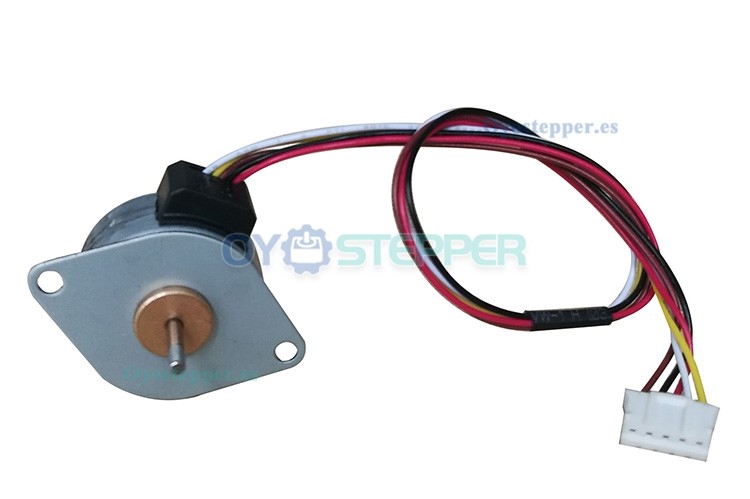

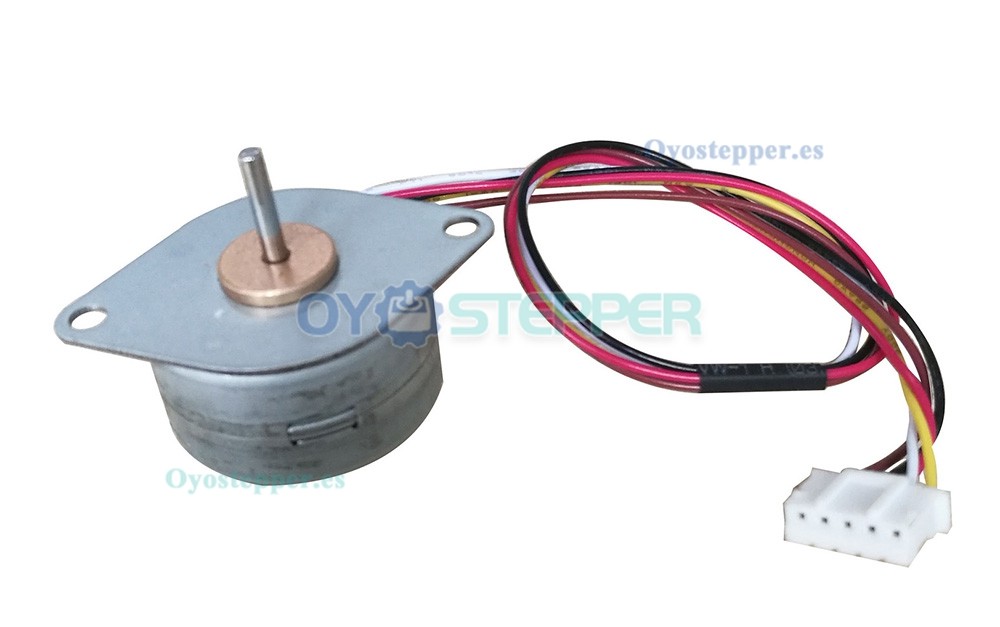

El motor paso a paso Oukeda PM de imán permanente cuenta con 4 fases, ángulo de paso de 7,5° y par de retención de hasta 107 mN·m. Su estructura de 25×25 mm y eje de Φ2 mm permite su uso en sistemas con limitaciones de espacio y necesidad de posicionamiento preciso.
Especificaciones eléctricas:
Número de pieza del fabricante: OK25BY15-50-5
Tipo de motor: Motor paso a paso de imán permanente
Fase: 4
Ángulo de paso: 7,5 grados
Corriente de fase: 0,24 A
Voltaje: 12 V
Excitación: Unipolar 4-2
Par de retención: 44 mN·m máx.
Par de retención: 107 mN·m mín.
Par de arranque: 39 mN·m (a 200 pps)
Velocidad de arranque: 650 pps mín.
Resistencia de fase: 50 ± 7 % ohmios (25 °C)
Inductancia: 17 mH ± 20 %
Clase de aislamiento: E;

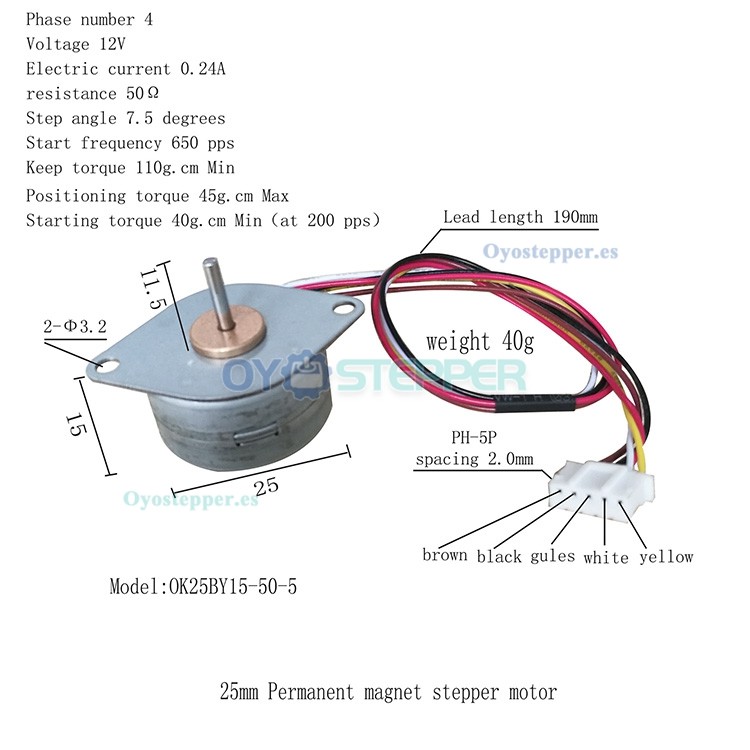

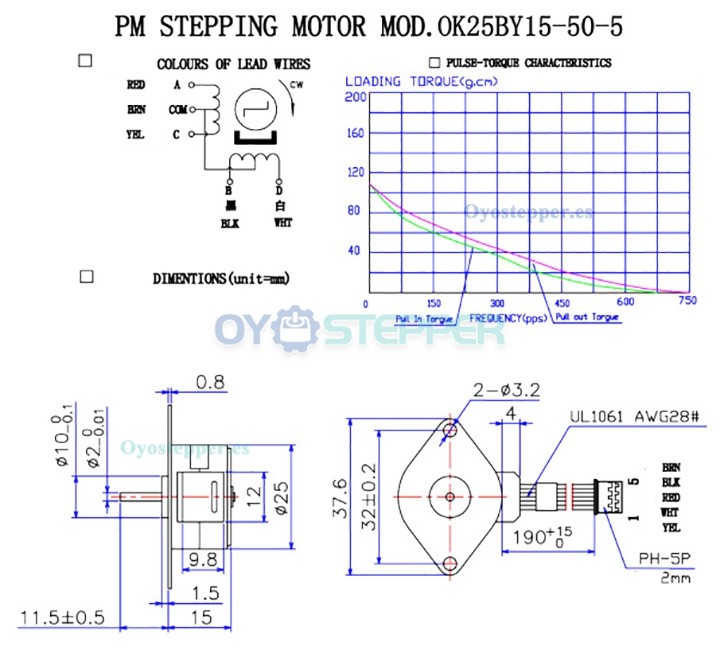

Especificaciones físicas:
Tamaño del marco: Φ25 mm
Longitud del cuerpo: 15 mm
Diámetro del eje: Φ2 mm
Longitud del eje: 11,5 mm
Número de cables: 5
Longitud de los cables: 190 mm
Peso: 40g
| Especificación eléctrica | |
|---|---|
| Ángulo de paso(°) | 7.5 deg |
| Tipo de motor | Motor paso a paso PM |
| Número de fases | 4 |
| Par de tope(mN.m) | 44 mN.m |
| Par de retención(mN.m) | 107mN.m |
| Tensión nominal(V) | 12V |
| Corriente de fase (A) | 0.24A |
| Especificación física | |
| Longitud del cuerpo(mm) | 15mm |
| Diámetro del eje(mm) | 2mm |
| Longitud del eje(mm) | 11.5 mm |
| Tipo de eje | Tipo O |
| Eje simple/eje doble | Eje único |
| Peso(gramos) | 40g |
| Tamaño del marco(mm) | Φ25 |
