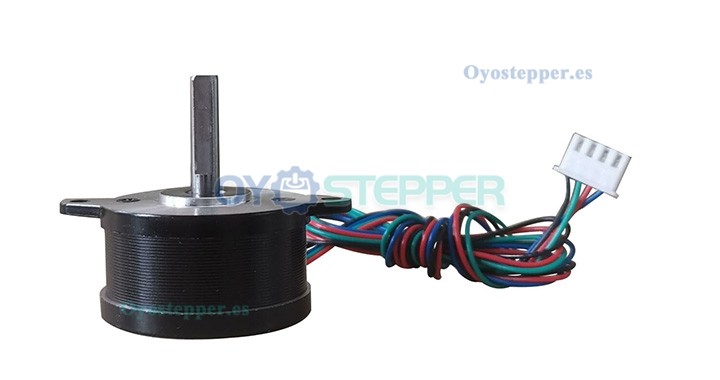

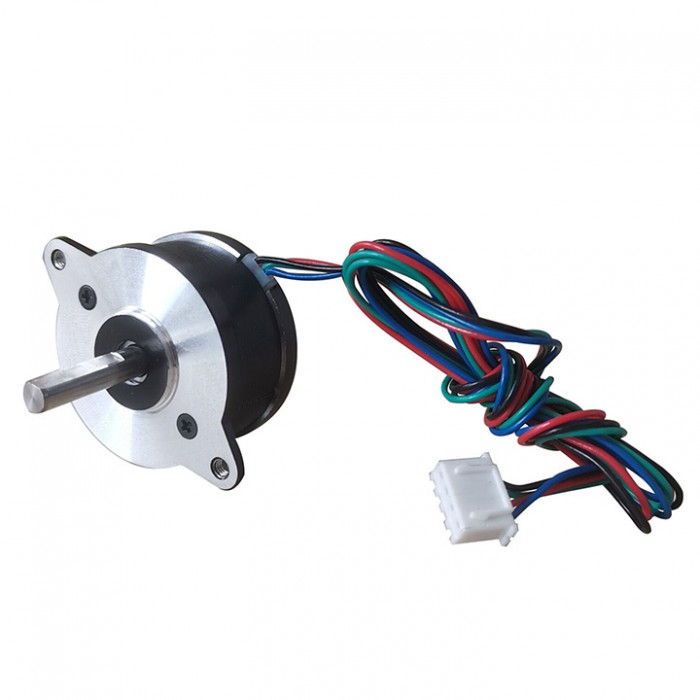

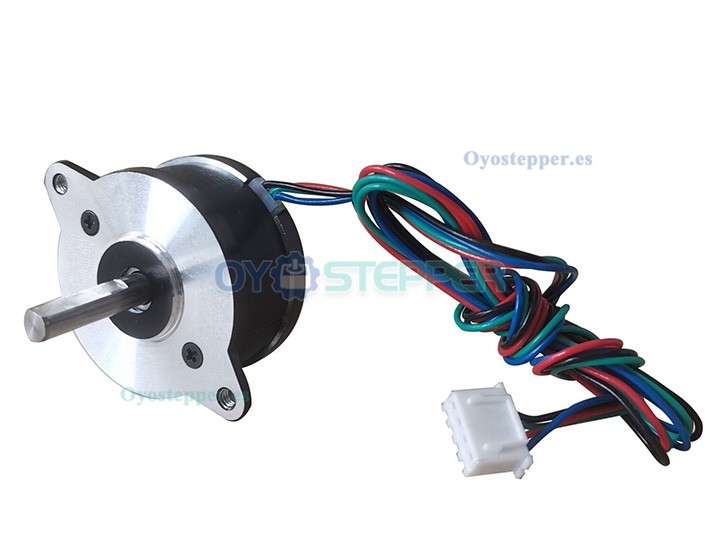

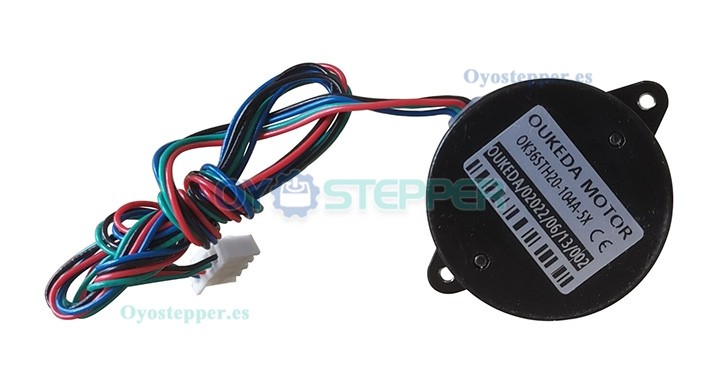

Oukeda Motor Paso a Paso Nema 14 Bipolar 1.8° 12 N·cm 1 A 10 V 36×36×20 mm 4 Cables
Oukeda Motor Paso a Paso Nema 14 Bipolar 1.8° 12 N·cm 1 A 10 V 36×36×20 mm 4 Cables
El motor paso a paso bipolar 36BYGH presenta un ángulo de paso de 1,8°, un momento estático de 12 Ncm, una corriente de fase de 1,0 A, un voltaje de fase de 10 VCC y funciona dentro de un rango de 12-24 V con una inductancia de 6,0 mH.
Especificaciones eléctricas:
Número de parte del fabricante: 36BYGH
Tipo de motor: Paso a paso bipolar
Número de fases: 2
Ángulo de paso: 1,8°
Par estático: 12 N·cm (16,99 oz·in)
Corriente por fase: 1,0 A
Voltaje por fase: 10 VDC
Tensión de uso recomendada: 12–24 VDC
Resistencia por fase: 10 Ω
Inductancia: 6,0 mH ± 20 % (1 kHz);

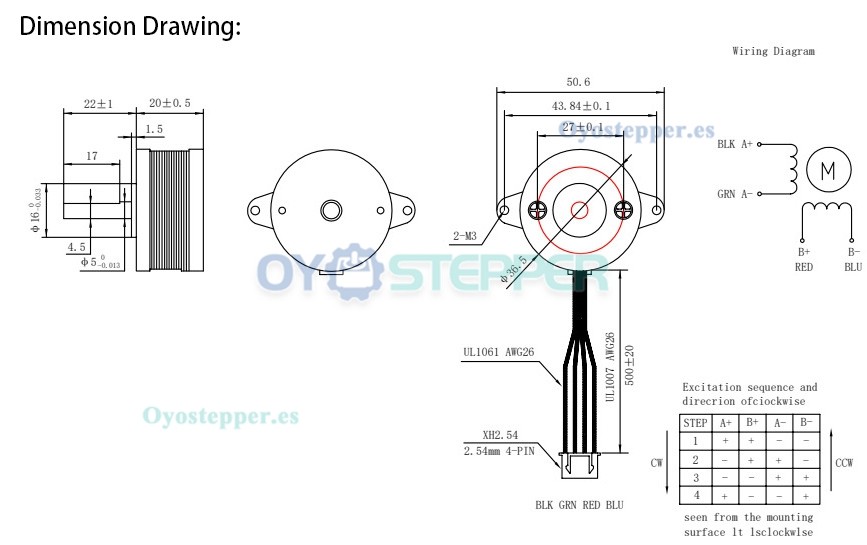

Especificaciones físicas:
Tamaño del bastidor: 36 × 36 mm
Longitud del cuerpo: 20 mm
Diámetro del eje: Φ5 mm
Longitud del eje: 22 mm
Longitud del corte plano (D-cut): 17 mm
Número de cables: 4
Longitud del cable: 300 mm
Peso: 100 g
.jpg "Oukeda Motor Paso a Paso Nema 14 Bipolar 1.8° 12 N·cm 1 A 10 V 36×36×20 mm 4 Cables")
.jpg "Oukeda Motor Paso a Paso Nema 14 Bipolar 1.8° 12 N·cm 1 A 10 V 36×36×20 mm 4 Cables")
.jpg "Oukeda Motor Paso a Paso Nema 14 Bipolar 1.8° 12 N·cm 1 A 10 V 36×36×20 mm 4 Cables")
.jpg "Oukeda Motor Paso a Paso Nema 14 Bipolar 1.8° 12 N·cm 1 A 10 V 36×36×20 mm 4 Cables")
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Número de fases | 2 |
| Ángulo de paso(deg.) | 1.8 |
| Corriente de fase (A) | 1.0A |
| Voltaje de fase (V) | 10VDC |
| Momento estático | 12Ncm |
| Especificación física | |
| Longitud del cuerpo(mm) | 20mm |
| Longitud del cable(mm) | 300mm |
| Número de cables | 4 |
| Diámetro del eje(mm) | Φ5mm |
| Longitud del eje(mm) | 22mm |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje único |
| Tamaño del marco(mm) | Nema 14 (Φ36) |
