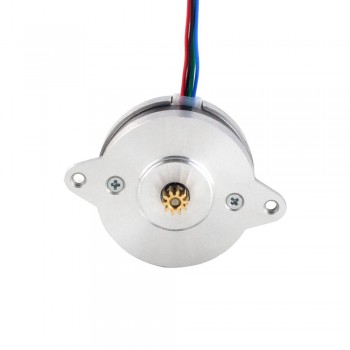

Motor paso a paso Nema 14 redondo Bipolar 1,8 grados 9 Ncm 1,0 A Φ36x17,5 mm 4 cables
- Manuales y documentacion: Hoja de datos del motor:
Nuestro precio:€16,42
Quien compró este articulo también compró
Motor paso a paso Nema 14 redondo Bipolar 1,8 grados 9 Ncm 1,0 A Φ36x17,5 mm 4 cables
Especificación eléctrica
Número de pieza del fabricante: 14HR07-1004VRN
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,9 grados
Par de retención: 9 Ncm (12,75 oz.in)
Corriente nominal/fase: 1,0 A
Resistencia de fase: 3,9 ohmios
Inductancia: 2,0 mH ± 20 % (1 KHz)
Especificaciones físicas
Tamaño del marco: 36,5 x 36,5 mm
Longitud del cuerpo: 17,5mm
Diámetro del eje: Φ2,5 mm
Longitud del eje: 4 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 0,08 kg
Conexión
| A+ | A- | B+ | B- |
| ROJO | VERDE | NEGRO | AZUL |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 9 |
| Par de retención (oz.in) | 12,75 |
| Inductancia(mH) | 2,0 |
| Resistencia de fase(ohmios) | 3,9 |
| Corriente nominal (A) | 1,0 |
| Ángulo de paso(deg.) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 17,5 |
| Tamaño del marco(mm) | Nema 14 (36,5 x 36,5) |
| Longitud del cable(mm) | 500 |
| Número de cables | 4 |
| Diámetro del eje(mm) | 2,5 |
| Longitud del eje(mm) | 4 |
| Eje simple/eje doble | Eje simple |
| Peso(gramos) | 80 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
