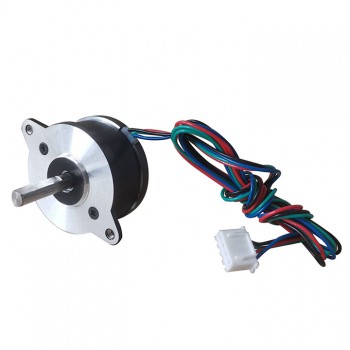

Motor paso a paso Nema 14 Bipolar 1,8 grados 12,5Ncm 1A 3,5V 35x35x28mm 4 cables
-
Manuales y documentacion:
Hoja de datos completa:
Curva de par:
Nuestro precio:€10,82
Quien compró este articulo también compró
Motor paso a paso Nema 14 Bipolar 1,8 grados 12,5Ncm 1A 3,5V 35x35x28mm 4 cables
Este motor paso a paso bipolar Nema 14 con un ángulo de paso de 1,8 grados y un tamaño de 35x35x28 mm. Tiene 4 cables, cada fase consume 1 A a 3,5 V, con un par de retención de 12,5 Ncm (17,7 oz.in).
Especificación eléctrica
Número de pieza del fabricante: 14HS11-1004S
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 12,5 Ncm (17,7 oz.in)
Corriente nominal/fase: 1,0A
Resistencia de fase: 3,5 ohmios
Inductancia: 3,5 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 35 x 35 mm
Longitud del cuerpo: 28 mm
Diámetro del eje: Φ5mm
Longitud del eje: 24 mm
Longitud del corte en D: 15 mm
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Peso: 120g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 12,5 |
| Par de retención (oz.in) | 17,7 |
| Inductancia(mH) | 3,5 |
| Resistencia de fase(ohmios) | 3,5 |
| Corriente nominal (A) | 1 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 28 |
| Tamaño del marco(mm) | 35x35 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | corte D |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 20,5 |
| Número de cables | 4 |
| Longitud del cable(mm) | 300 |
| Peso(gramos) | 120 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
