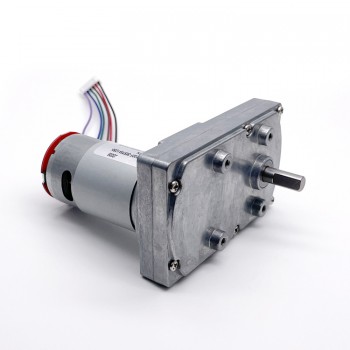

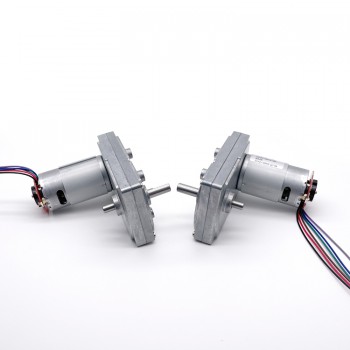

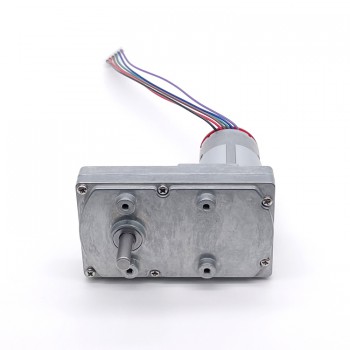

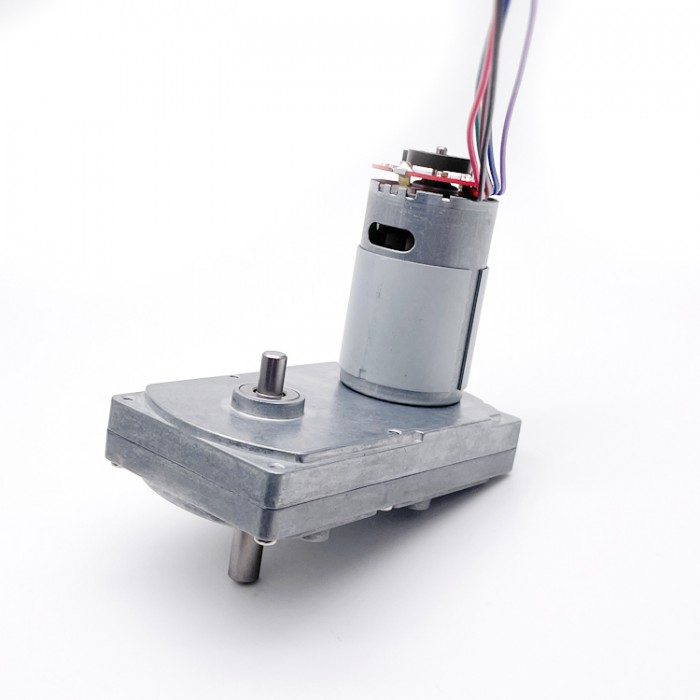

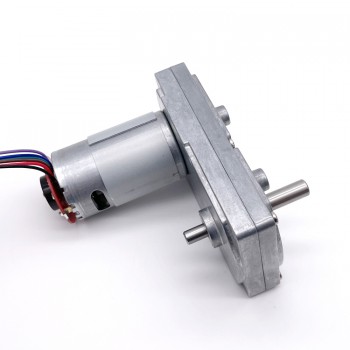

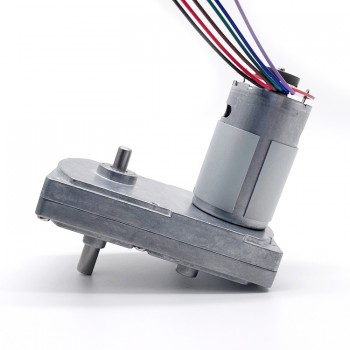

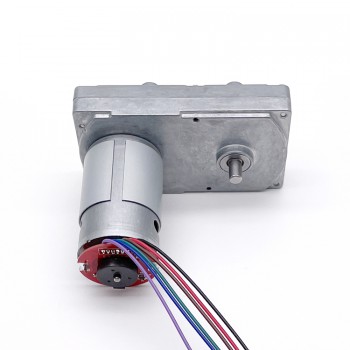

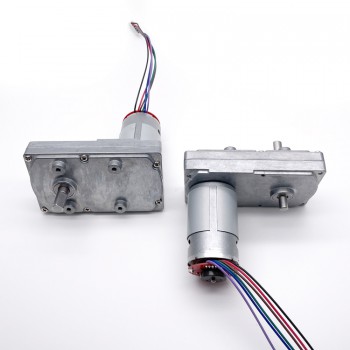

Pack de 2 Motores Eléctrico DC con Reductor y Encoder 12 V / 24 V 50 kg·cm
- Manuales y documentacion:
Características:
Motor de 42 mm que proporciona un par máximo de 12.0 Nm.
Adecuado para aplicaciones de pequeño diámetro, bajo ruido y gran par.
Los motores de engranaje DC pueden emparejarse con codificadores, 11 ppr.
Relación de reducción: 60, 110, 200, 365.
Aplicaciones:
Embarcaciones, bicicletas eléctricas, electrodomésticos.

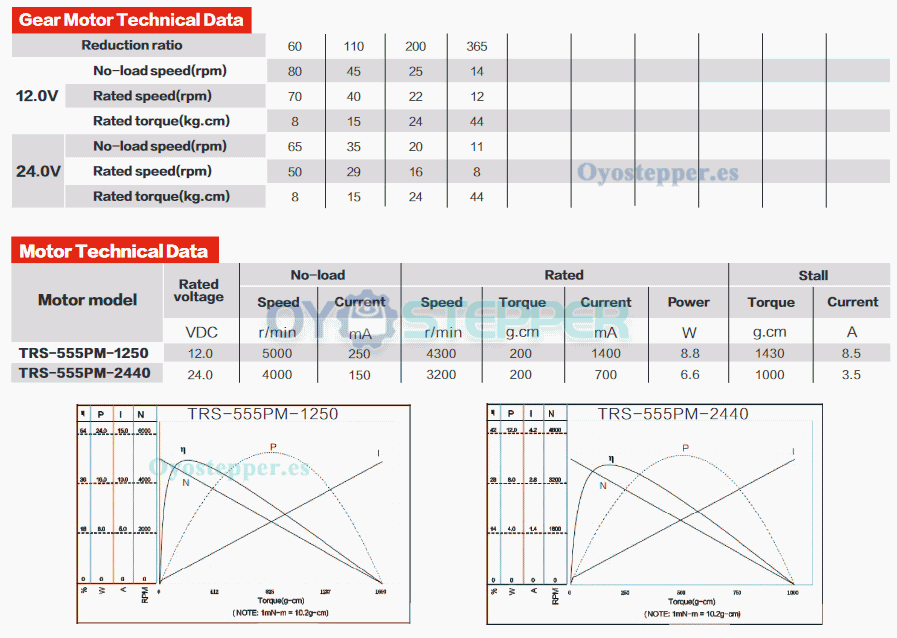

Especificaciones eléctricas:
Número de parte: GM100F-555PM
Voltaje nominal: 12/24 VDC
Par nominal: 20.0 kg.cm
Par máximo de tolerancia momentánea: 40.0 kg.cm
Corriente nominal: 1400 mA (12V) / 700 mA (24V)
Velocidad sin carga sin reductor: 5000 RPM (12V) / 4000 RPM (24V)
Velocidad nominal sin reductor: 4300 RPM (12V) / 3200 RPM (24V)
Velocidad sin carga con reductor: 14-80 RPM
Velocidad nominal con reductor: 8-70 RPM
Potencia nominal: 8.8 W (12V) / 6.6 W (24V)
Tipo de engranaje: Engranaje recto
Tipo de motor: Motor con escobillas
Eficiencia: 75%
Juego axial: 0.05-0.3
Ruido: 30 cm, 40-50 dB；

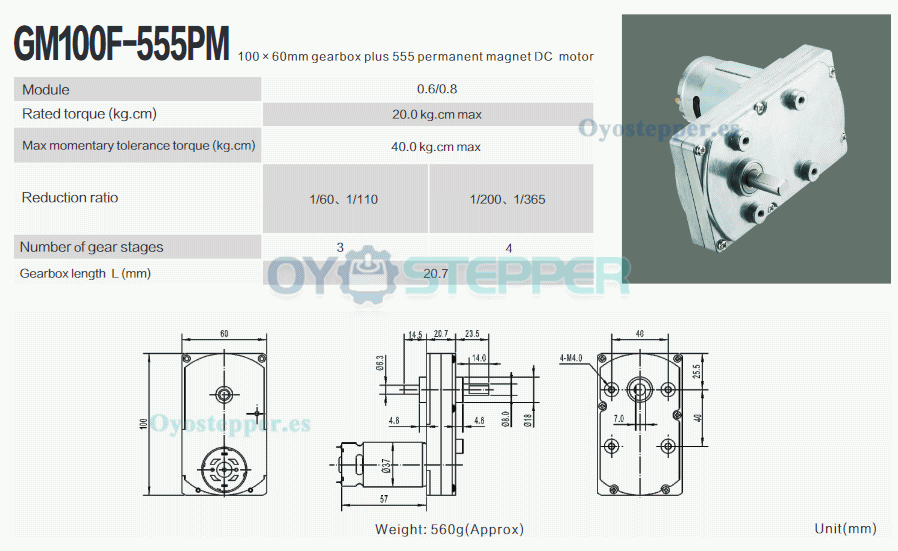

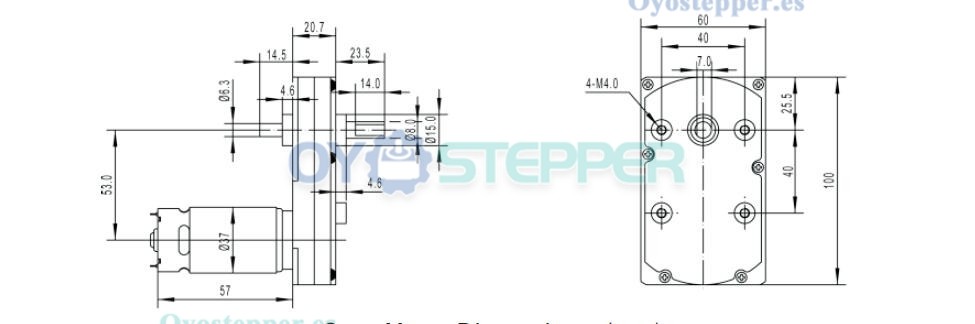

Especificaciones físicas:
Tamaño del motor: Φ37.5x57 mm
Longitud del reductor: 20.7 mm
Tipo de eje delantero: Corte en D
Tipo de eje trasero: O
Longitud del eje delantero: 18.9 mm
Diámetro del eje delantero: 8 mm
Diámetro del corte en D del eje delantero: 7 mm
Longitud del corte en D del eje delantero: 14 mm
Longitud del eje trasero: 9.9 mm
Diámetro del eje trasero: 6.3 mm
Peso: 560g
| Especificación física | |
|---|---|
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 18.7 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Dual Shaft |
| Peso(gramos) | 560 |
| Tipo de caja de cambios | Caja de engranajes rectos |
| Relación de transmission | 60:1 / 110:1 / 220:1 / 356:1 |
| Especificación eléctrica | |
| Corriente nominal (A) | 1.4 / 0.7 |
| Potencia nominal(W) | 8.8 / 6.6 |
| Tensión nominal(V) | 12 / 24 |
| Velocidad máxima(rpm) | 8-70 |
| Par nominal(kg.cm) | 20 |
