Pack de 2 Motores DC Impermeables con Engranaje Planetario 6 V / 12 V 3 kg·cm 10–200 RPM
- Manuales y documentacion:
Características:
Motor de 22 mm que proporciona un par máximo de 0.8 Nm.
Adecuado para aplicaciones de bajo ruido y gran par con diámetro pequeño.
Los motores de engranaje DC pueden emparejarse con codificadores, 3 ppr.
Relación de reducción: 16, 64, 84, 107, 224, 304, 361, 428.7, 1024.
Aplicaciones:
Bicicletas eléctricas, ventiladores, electrodomésticos, instrumentos cosméticos, cerraduras eléctricas, equipos ópticos.

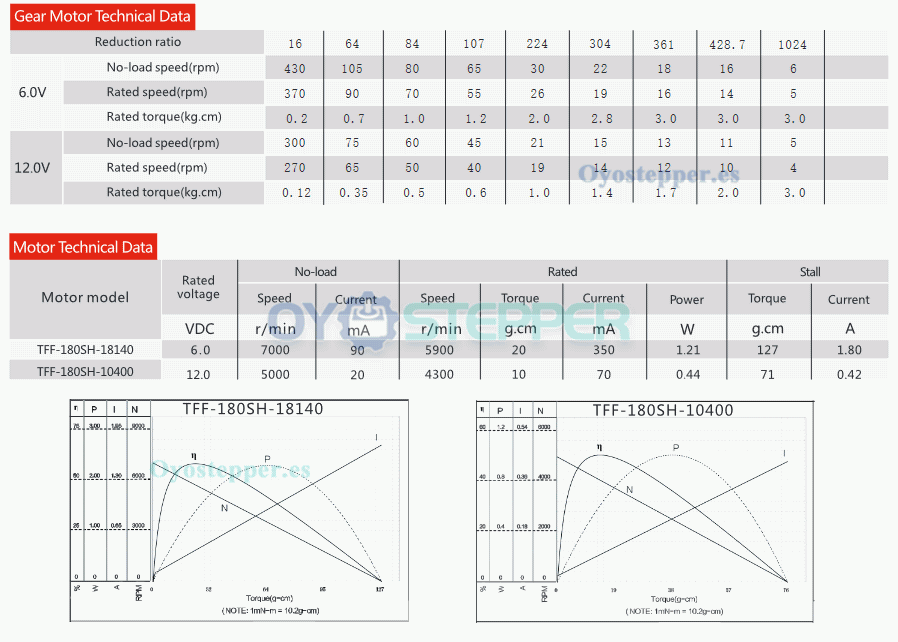

Especificaciones eléctricas:
Número de parte: GMP22-180SH
Voltaje nominal: 6V / 12V DC
Par nominal: 3.0 kg.cm máximo
Par máximo de tolerancia momentánea: 6.0 kg.cm
Corriente nominal: 350 mA (6V) / 70 mA (12V)
Velocidad sin carga sin reductor: 7000 RPM (6V) / 5000 RPM (12V)
Velocidad nominal sin reductor: 5900 RPM (6V) / 4300 RPM (12V)
Velocidad sin carga con reductor: 4-430 RPM
Velocidad nominal con reductor: 3-370 RPM
Potencia nominal: 1.21 W (6V) / 0.44 W (12V)
Tipo de engranaje: Reductor planetario
Tipo de motor: Motor con escobillas
Dirección de rotación: CW/CCW
Eficiencia: IE 4
Eficiencia: 65%
Juego axial: 0.05-0.3
Ruido: 30 cm, 40-50 dB;

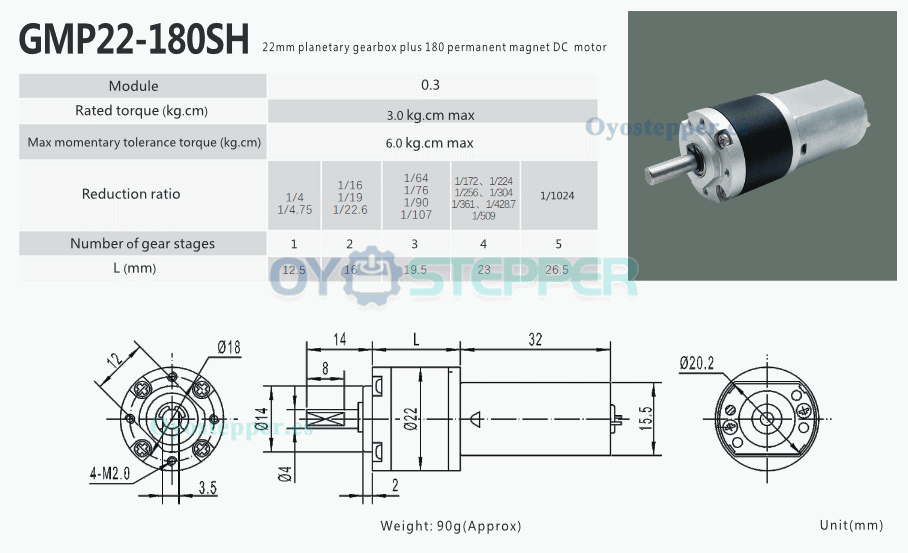

Especificaciones físicas:
Tamaño del motor: Φ15.5x32 mm
Tamaño del flanco: Φ22 mm
Longitud del reductor: 12.5 mm / 16 mm / 19.5 mm / 23 mm / 26.5 mm
Tipo de eje: Corte en D
Diámetro del corte en D: 3.5 mm
Longitud del corte en D: 8 mm
Diámetro del eje: 4 mm
Longitud del eje: 12 mm
Peso: 90g
| Especificación física | |
|---|---|
| Longitud del cuerpo(mm) | 32+Caja de cambios |
| Diámetro del eje(mm) | 4 |
| Longitud del eje(mm) | 14 |
| Peso(gramos) | 90 |
| Tamaño del marco(mm) | Φ22 |
| Longitud de la caja de cambios(mm) | 12.5 / 16 / 19.5 / 23 / 26.5 |
| Tipo de caja de cambios | Caja de engranajes planetarios |
| Relación de transmission | 16:1 / 64:1 / 84:1 / 107:1 / 224:1 / 304:1 / 428.7:1 / 1024:1 / 361:1 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje único |
| Especificación eléctrica | |
| Potencia nominal(W) | 1.21 / 0.44 |
| Tensión nominal(V) | 6 / 12 |
| Par nominal(kg.cm) | 3 |
| Velocidad nominal(rpm) | 3-370 |
| Corriente nominal (A) | 0.35 / 0.07 |
