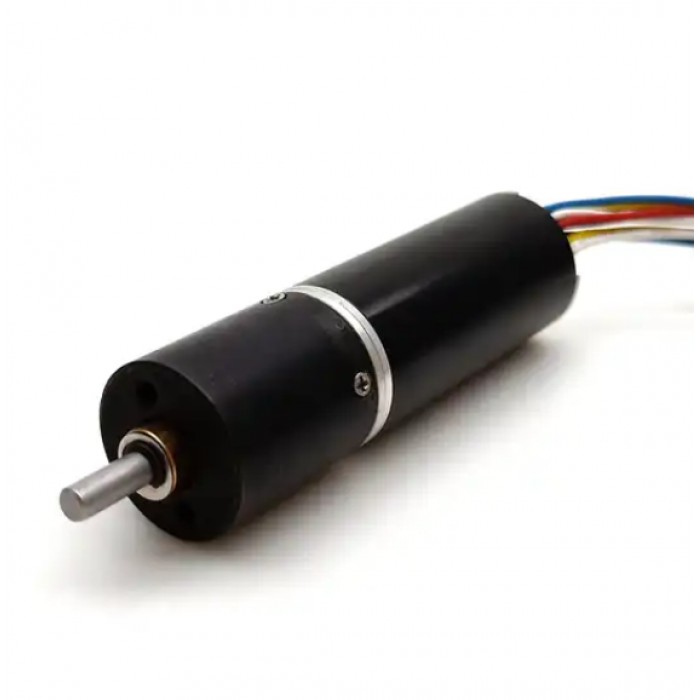

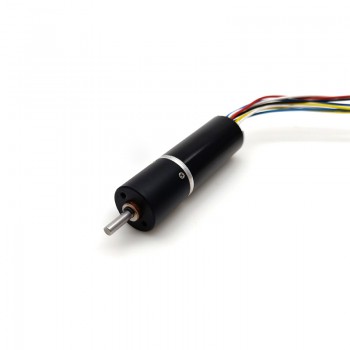

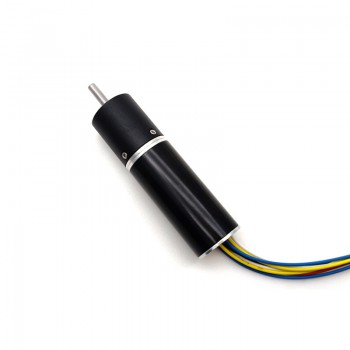

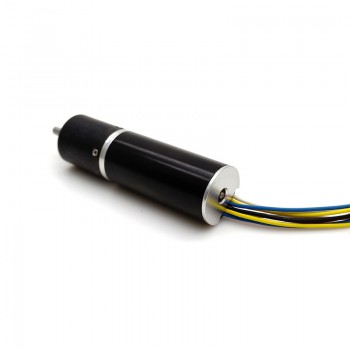

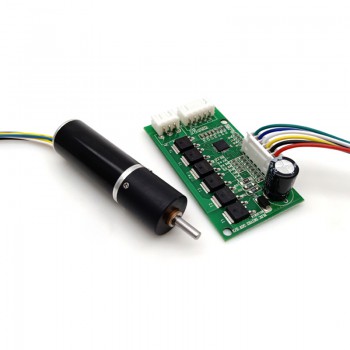

Pack de 2 Motores Planetarios DC Sin Núcleo Sin Escobillas 12V/24V 3kg·cm 9–2700RPM
- Manuales y documentacion:
Características:
La curva característica es plana, y puede operar normalmente a todas las velocidades bajo carga.
Gracias al uso de un rotor de imán permanente, la densidad de potencia es alta mientras que el volumen es reducido.
Baja inercia y propiedades dinámicas mejoradas.
No se necesita un circuito de arranque especial, ni una clasificación.

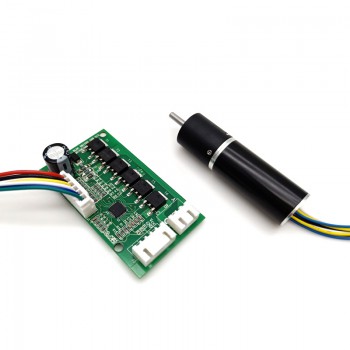

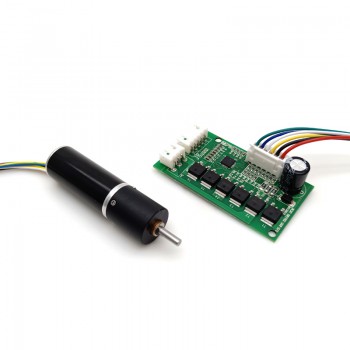

Siempre se requiere un controlador para mantener el motor en funcionamiento. Este controlador también puede utilizarse para controlar la velocidad.
La frecuencia de los campos magnéticos del estator y rotor es equivalente.
Aplicación:
Aplicaciones: BARCO, Coche, Bicicleta eléctrica, Ventilador, Electrodomésticos, Instrumentos cosméticos, CASA INTELIGENTE, Robots DIY.
Relación de reducción: 4/16/22.6/64/107/256/361/1024;
1 Etapa: 4:1
2 Etapa: 16:1 / 22.6:1
3 Etapa: 64:1 / 107:1
4 Etapa: 256:1 / 361:1
5 Etapa: 1024:1;

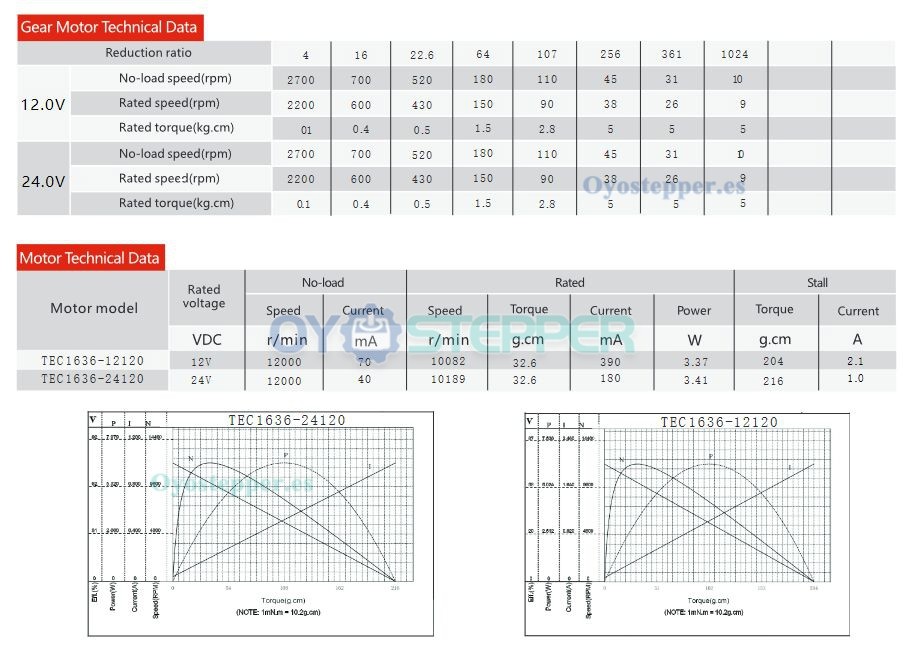

Especificación eléctrica:
Número de parte: GMP16T-TEC1636
Voltaje nominal: 12V/24VDC
Par nominal: 3.0Kg.cm máx
Par de tolerancia momentáneo máximo: 5.0kg.cm
Corriente nominal: 390mA (12V) / 180mA (24V)
Velocidad sin carga W/O caja de engranajes: 12000RPM
Velocidad nominal W/O caja de engranajes: 10000RPM (12V) / 10100RPM (24V)
Velocidad sin carga W caja de engranajes: 10-2700 RPM
Velocidad nominal W caja de engranajes: 9-2200 RPM
Potencia nominal: 3.3W (12V) / 3.4W (24V)
Tipo de engranaje: Engranaje planetario
Tipo: Motores sin escobillas de corriente continua sin núcleo
Eficiencia: LE 3
Encoder: 1-1024ppr
Dirección de rotación: CW/CCW
Construcción: Imán permanente
Ruido: Bajo nivel de ruido;

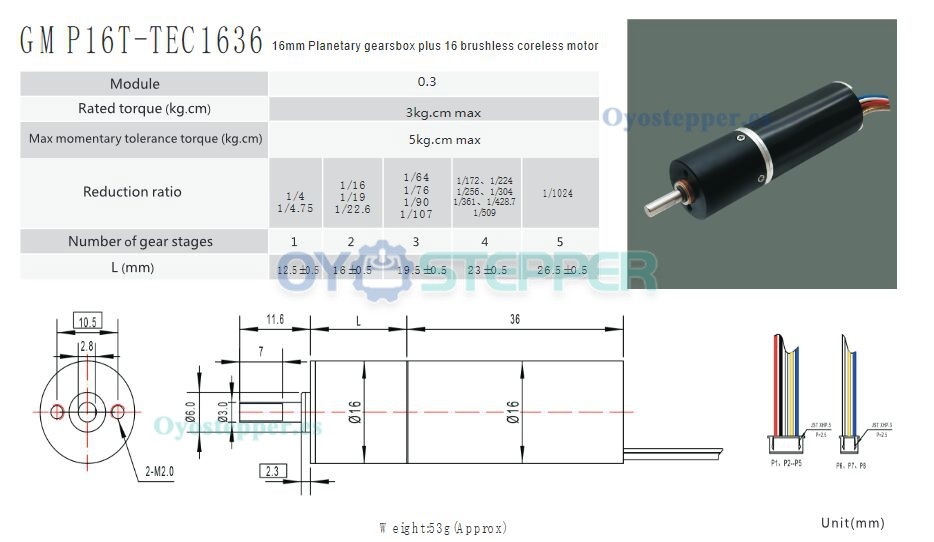

Especificación física:
Tamaño del motor: Φ16.0mm * 36.0mm
Diámetro del motor: 16.0mm
Diámetro de la caja de engranajes: Φ16
Longitud de la caja de engranajes: 12.5mm / 16mm / 19.5mm / 23mm / 26.5mm
Longitud: 36mm + caja de engranajes planetarios
Tipo de eje: D-corte
Diámetro de D-corte: 2.8mm
Longitud de D-corte: 7mm
Diámetro del eje: 3mm
Longitud del eje: 9.3mm
Peso: 53g
| Especificación física | |
|---|---|
| Tamaño del marco(mm) | Φ16 |
| Longitud del cuerpo(mm) | 36+Caja de cambios |
| Diámetro del eje(mm) | 3 |
| Longitud del eje(mm) | 9.3 |
| Peso(gramos) | 53 |
| Longitud de la caja de cambios(mm) | 12.5 / 16 / 19.5 / 23 / 26.5 |
| Tipo de caja de cambios | Caja de engranajes planetarios |
| Relación de transmission | 4:1 / 16:1 / 22.6:1 / 64:1 / 107:1 / 256:1 / 361:1 / 1024:1 |
| Tipo de product | Motores sin escobillas sin núcleo de CC |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje único |
| Especificación eléctrica | |
| Potencia nominal(W) | 3.3 |
| Tensión nominal(V) | 12 / 24 |
| Par nominal(kg.cm) | 3 |
| Velocidad nominal(rpm) | 9-2200 |
| Corriente nominal (A) | 0.39 / 0.18 |
