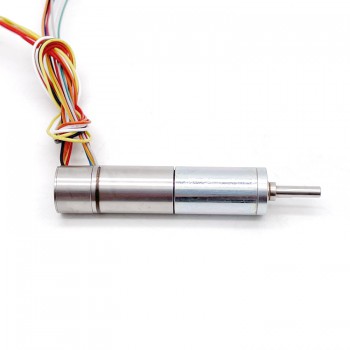

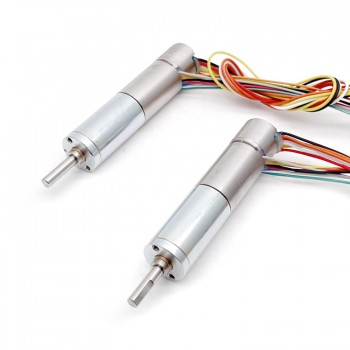

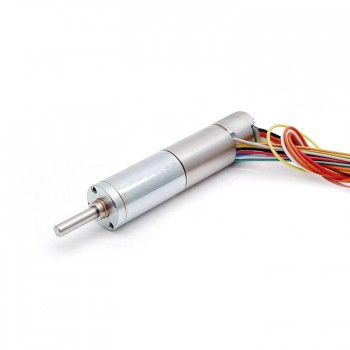

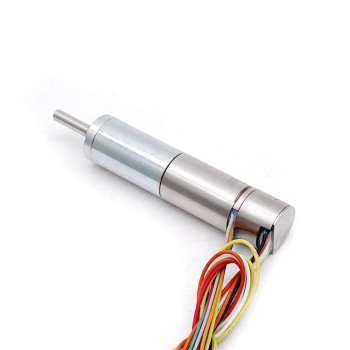

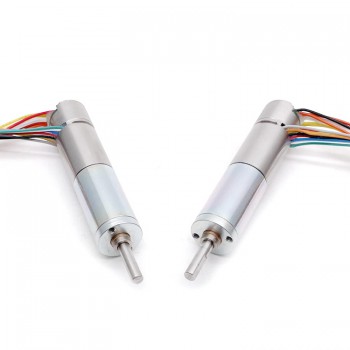

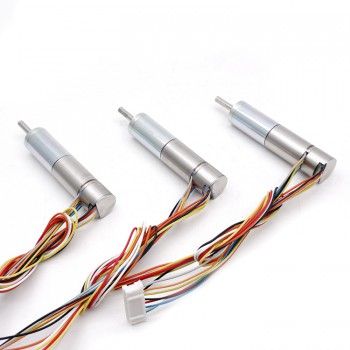

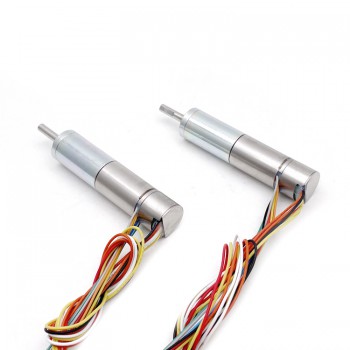

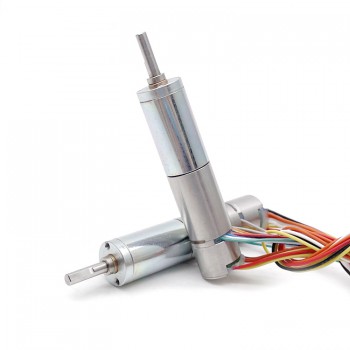

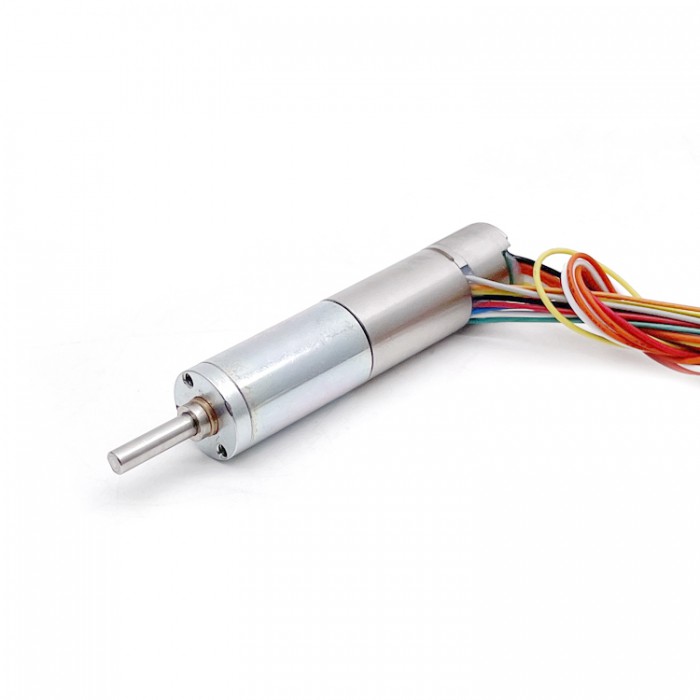

Pack de 2 Motores Eléctrico DC con Caja Planetaria Sin Escobillas 6V/12V Sin Núcleo 12mm Ø
- Manuales y documentacion:
Características:
Ventajas de los motores sin escobillas de la serie TBC:
La curva característica es plana, y puede operar normalmente a todas las velocidades bajo condiciones de carga nominal.
Debido al uso de un rotor de imán permanente, la densidad de potencia es alta mientras que el volumen es modesto.
Baja inercia y propiedades dinámicas mejoradas.
Grado, sin circuito de arranque especial.
Siempre se requiere un controlador para mantener el motor en funcionamiento. También puede utilizarse este controlador para controlar la velocidad.
La frecuencia de los campos magnéticos del estator y del rotor es equivalente.
Relación de reducción: 4/16/64/256/1024/4096
1 Etapa: 4:1
2 Etapa: 16:1
3 Etapa: 64:1
4 Etapa: 256:1
5 Etapa: 1024:1
6 Etapa: 4096:1;
Aplicaciones:
Barco, coche, bicicleta eléctrica, ventilador, electrodomésticos, instrumentos cosméticos, hogar inteligente.
Especificaciones eléctricas:
Número de parte: GMP12-TBC1220
Voltaje nominal: 6V/12VDC
Par nominal: 2.0Kg.cm máx
Par de tolerancia momentáneo máximo: 4.0kg.cm
Corriente nominal: 400mA (6V) / 300mA (12V)
Velocidad sin carga W/O caja de engranajes: 18000RPM (6V) / 26000RPM (12V)
Velocidad nominal W/O caja de engranajes: 15300RPM (6V) / 22100RPM (12V)
Velocidad sin carga W caja de engranajes: 4-6500 RPM
Velocidad nominal W caja de engranajes: 5-5540 RPM
Potencia nominal: 1.4W (6V) / 2.4W (12V)
Tipo de engranaje: Engranaje planetario
Tipo: Motores sin escobillas de corriente continua sin núcleo
Ruido: 30cm. 40-50db
Eficiencia: LE 4
Encoder: 1-1024ppr;

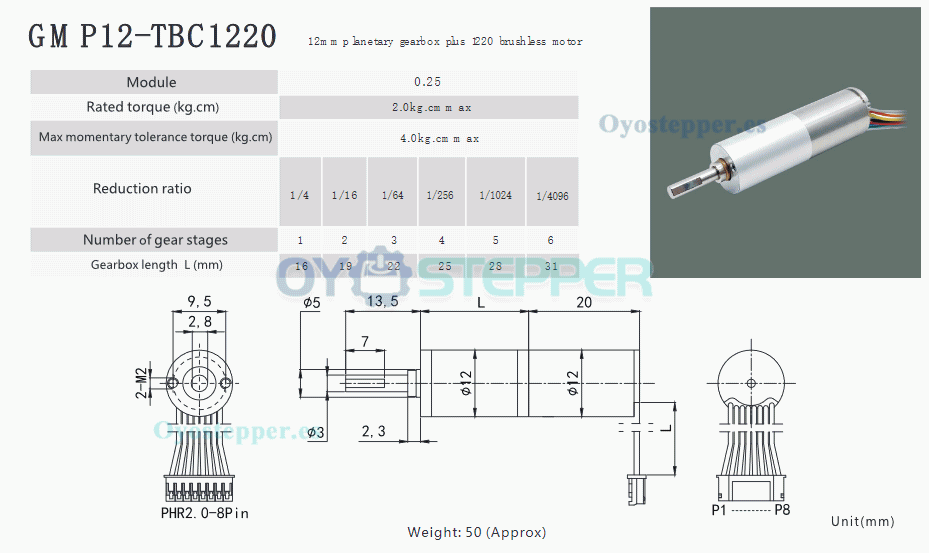

Especificación física:
Tamaño del motor: Φ12.0mm * 20.0mm
Diámetro del motor: 12.0mm
Diámetro de la caja de engranajes: Φ12
Longitud de la caja de engranajes: 16mm / 19mm / 22mm / 25mm / 28mm / 31mm
Longitud: 20mm + caja de engranajes planetarios
Tipo de eje: D-corte
Diámetro de D-corte: 2.8mm
Longitud de D-corte: 7mm
Diámetro del eje: 3mm
Longitud del eje: 11.2mm
Peso: 50g

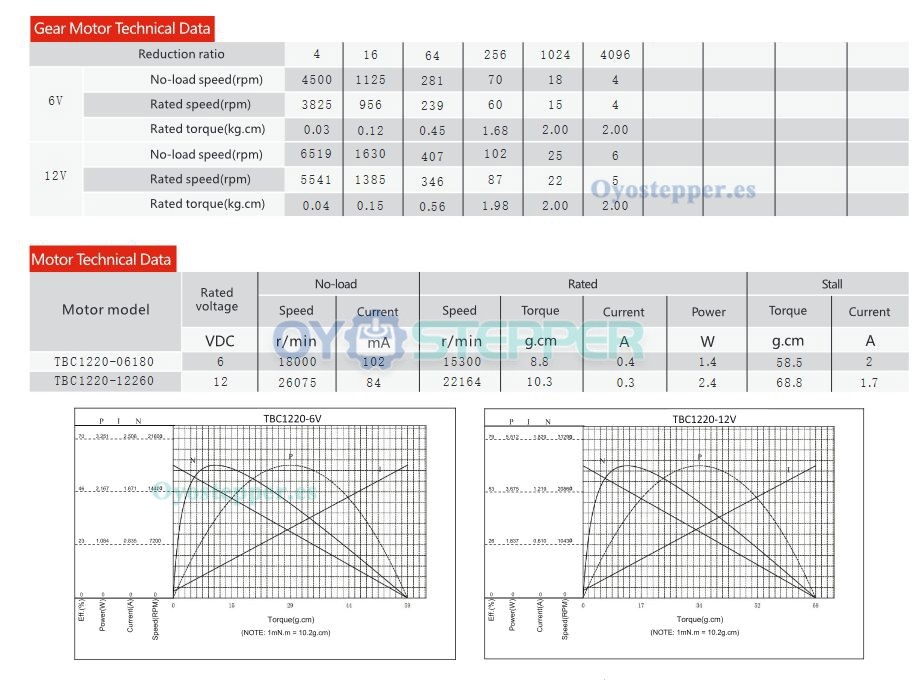

| Especificación eléctrica | |
|---|---|
| Tensión nominal(V) | 6 / 12 |
| Corriente nominal (A) | 0.4 / 0.3 |
| Potencia nominal(W) | 1.4 / 2.4 |
| Par nominal(kg.cm) | 2 |
| Velocidad nominal(rpm) | 5-5540 |
| Especificación física | |
| Diámetro del eje(mm) | 3 |
| Tamaño del marco(mm) | Φ12 |
| Longitud del eje(mm) | 11.2 |
| Peso(gramos) | 50 |
| Tipo de caja de cambios | Caja de engranajes planetarios |
| Longitud del cuerpo(mm) | 20+Caja de cambios |
| Longitud de la caja de cambios(mm) | 16 / 19 / 22 / 25 / 28 / 31 |
| Relación de transmission | 4:1 / 16:1 / 64:1 / 256:1 / 1024:1 / 4096:1 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje único |
| Tipo de product | Motor sin escobillas sin núcleo |
