JMC Servomotor AC Nema 23 con Controlador Integrado 200 W 36 V 0.65 N·m 3 Fases 3000 RPM 60×60 mm
-
Manuales y documentacion:
Datasheet:
Manual:

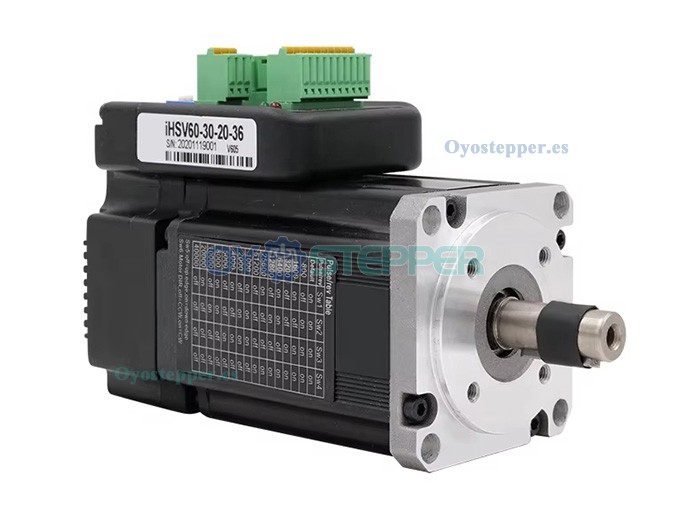

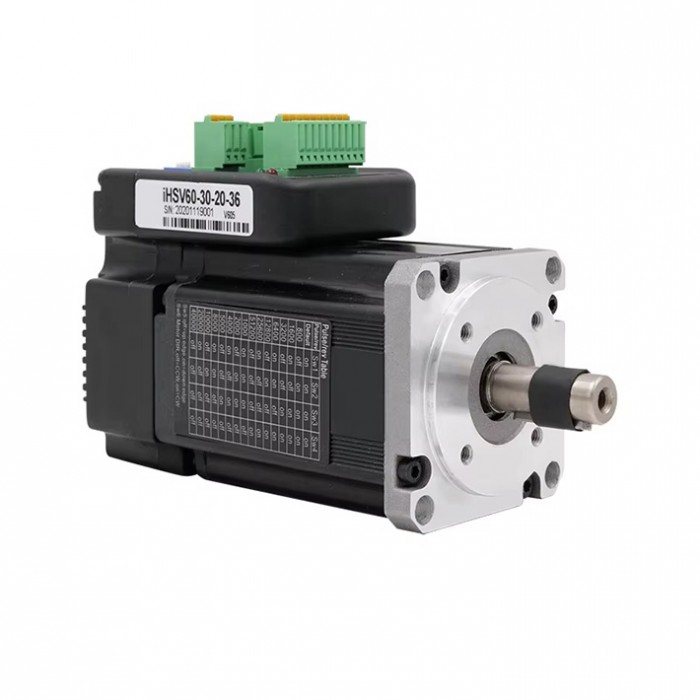

JMC Servomotor AC Nema 23 con Controlador Integrado 200 W 36 V 0.65 N·m 3 Fases 3000 RPM 60×60 mm

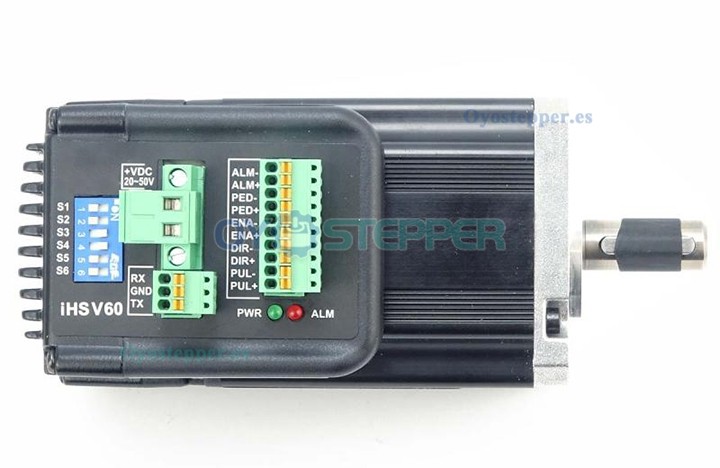

El motor de servo AC integrado iHSV60-30-20-36 integra el controlador de servo AC en el motor de servo, adopta el control vectorial en el chip DSP, con características de bajo costo, bucle cerrado completo, totalmente digital, baja generación de calor, baja vibración y alta respuesta. Incluye tres modos de control de bucle de retroalimentación ajustables (bucle de posición, bucle de velocidad y bucle de corriente).
Especificaciones Eléctricas:
Número de Parte del Fabricante: iHSV60-30-20-36
Número de Fases: 3
Velocidad sin carga: 4200RPM +/- 7%
Velocidad nominal: 3000RPM +/- 7%
Par nominal: 0.65N.m (92.04 oz.in)
Voltaje nominal: 36V
Corriente nominal: 8.5A
Corriente sin carga: 0.8A
Potencia: 200W
Clase de aislamiento: B；

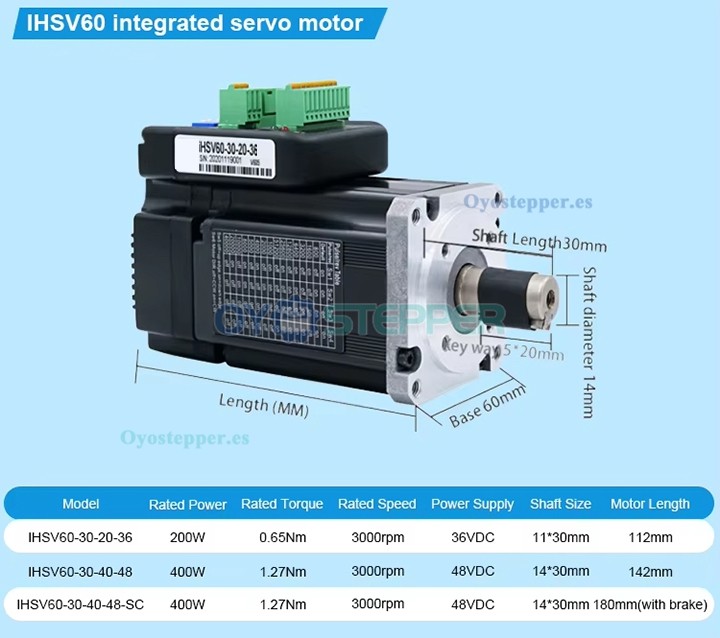

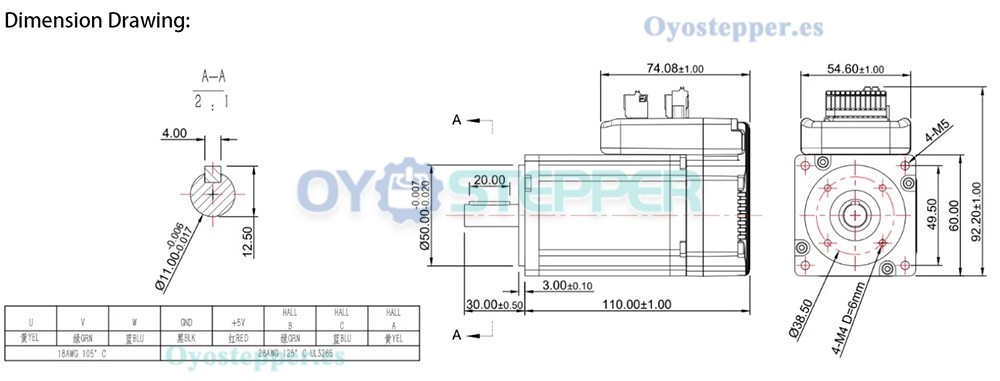

Especificaciones Físicas:
Tamaño del marco: 60 x 60mm
Longitud del cuerpo: 112mm
Longitud del eje: 30 mm
Diámetro del eje: Φ11 mm
Longitud del canal del eje: 20 mm
Peso: 1.2kg

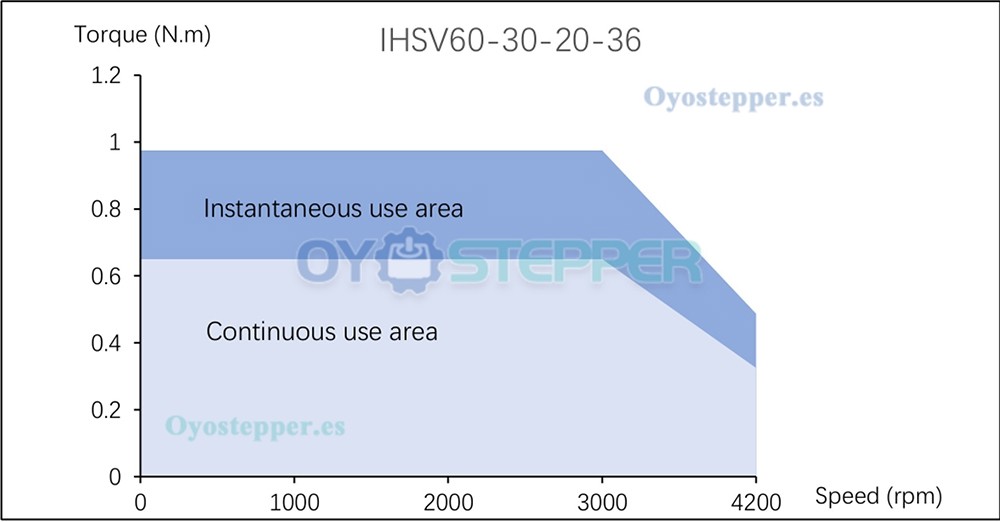

Torque diagram:
| Especificación del servomotor | |
|---|---|
| Voltaje nominal | 36 |
| Corriente nominal | 8.5 |
| Velocidad sin carga | 4200 |
| Potencia nominal(W) | 200 |
| Velocidad nominal(rpm) | 3000 |
| Par nominal(Nm) | 0.65 |
| Número de fase | Trifásico |
| Con freno | Sin freno |
| Especificación física | |
| Longitud de la ranura de la llave | 20 |
| Longitud del cuerpo(mm) | 112 |
| Tamaño del marco(mm) | 60 x 60 |
| Diámetro del eje(mm) | 11 |
| Longitud del eje(mm) | 30 |
| Tipo de eje | Chavetero |
| Eje simple/eje doble | Eje único |
