Actuador lineal de motor paso a paso no cautivo Nema 23 bipolar 1,8 grados 1,2 Nm 2A 7,2V tornillo de plomo 300mm
- Manuales y documentacion: Ficha técnica completa:
Actuador lineal de motor paso a paso no cautivo Nema 23 bipolar 1,8 grados 1,2 Nm 2A 7,2V tornillo de plomo 300mm

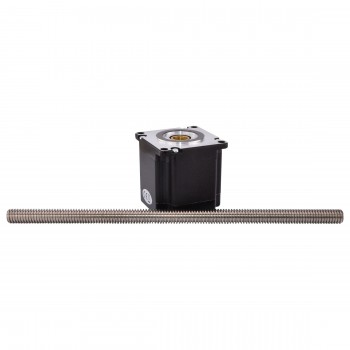

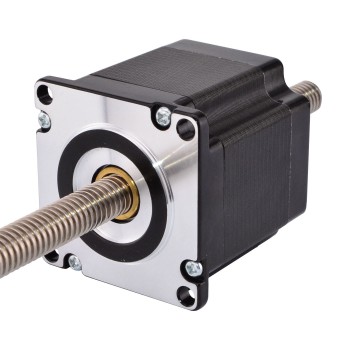

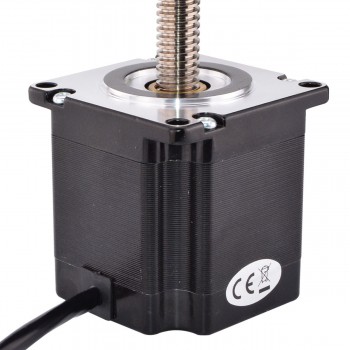

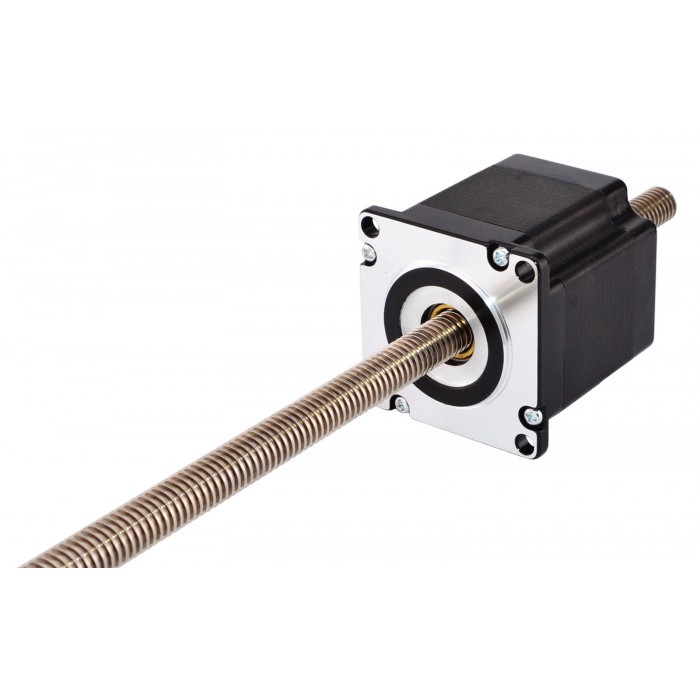

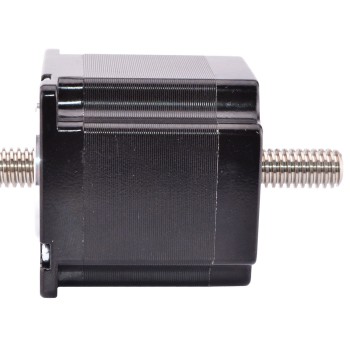

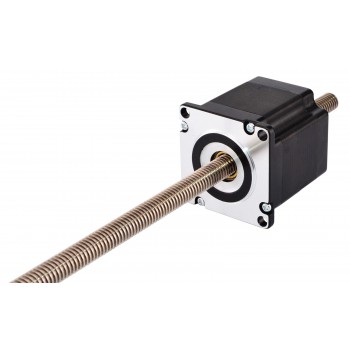

Este modelo es un motor paso a paso lineal económico que se denominó actuador lineal no cautivo Nema 23, estaba compuesto por un motor paso a paso Nema 23 de 56 mm 2A y un tornillo lineal Tr11x2 de 300 mm de longitud.
Especificación eléctrica
Número de pieza del fabricante: 23N22S2004AJ-300RS(23LS22-2004N-300T)
Tipo de motor: Paso a paso lineal no cautivo
Empuje mínimo: 32,2 N (300 pps)
Corriente nominal/fase: 2.0A
Resistencia de fase: 3,6 ohmios
Voltaje: 7.2V
Inductancia: 12mH ± 20%(1KHz)
Especificación física
Tamaño del marco: 57 x 57 mm
Longitud del motor: 56 mm
Longitud del tornillo de avance: 300 mm (11.811")
Diámetro del tornillo de avance: Φ11 mm (0,433")
Plomo/paso: 0,01 mm (0,0003937")
Plomo/Revolución: 2 mm (0,0787")
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 650g
Conexión
A+ | A- | B+ | B- |
Negro | Verde | Rojo | Azul |
Especificación eléctrica | |
---|---|
Bipolar/Unipolar | Bipolar |
Par de retención (Ncm) | 120 |
Par de retención (oz.in) | 170 |
Inductancia(mH) | 12 |
Tipo de motor | No cautivo |
Resistencia de fase(ohmios) | 3.6 |
Corriente nominal (A) | 2 |
Ángulo de paso(°) | 1.8 |
Especificación física | |
Longitud del cuerpo(mm) | 56 |
Diámetro del tornillo de avance(mm) | 11 |
Longitud del tornillo de avance(mm) | 300 |
Recorrido de plomo(mm) | 2 |
Recorrido de plomo/paso(mm) | 0.01 |
Número de cables | 4 |
Longitud del cable(mm) | 500 |
Tamaño del marco(mm) | Nema 23 (57 x 57) |
