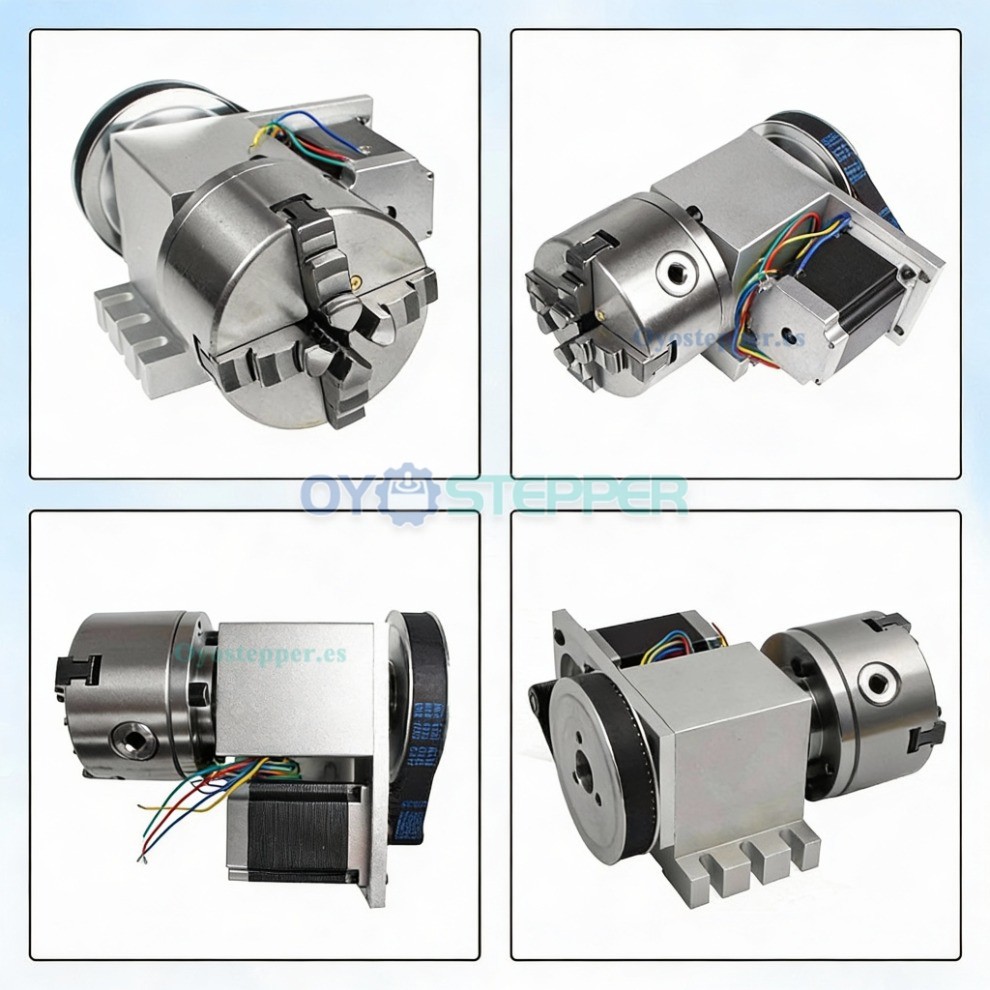

Kit de cuarto eje CNC 6:1 con plato de 100mm contrapunto y motor paso a paso

Kit de cuarto eje CNC 6:1 con plato de 100mm contrapunto y motor paso a paso

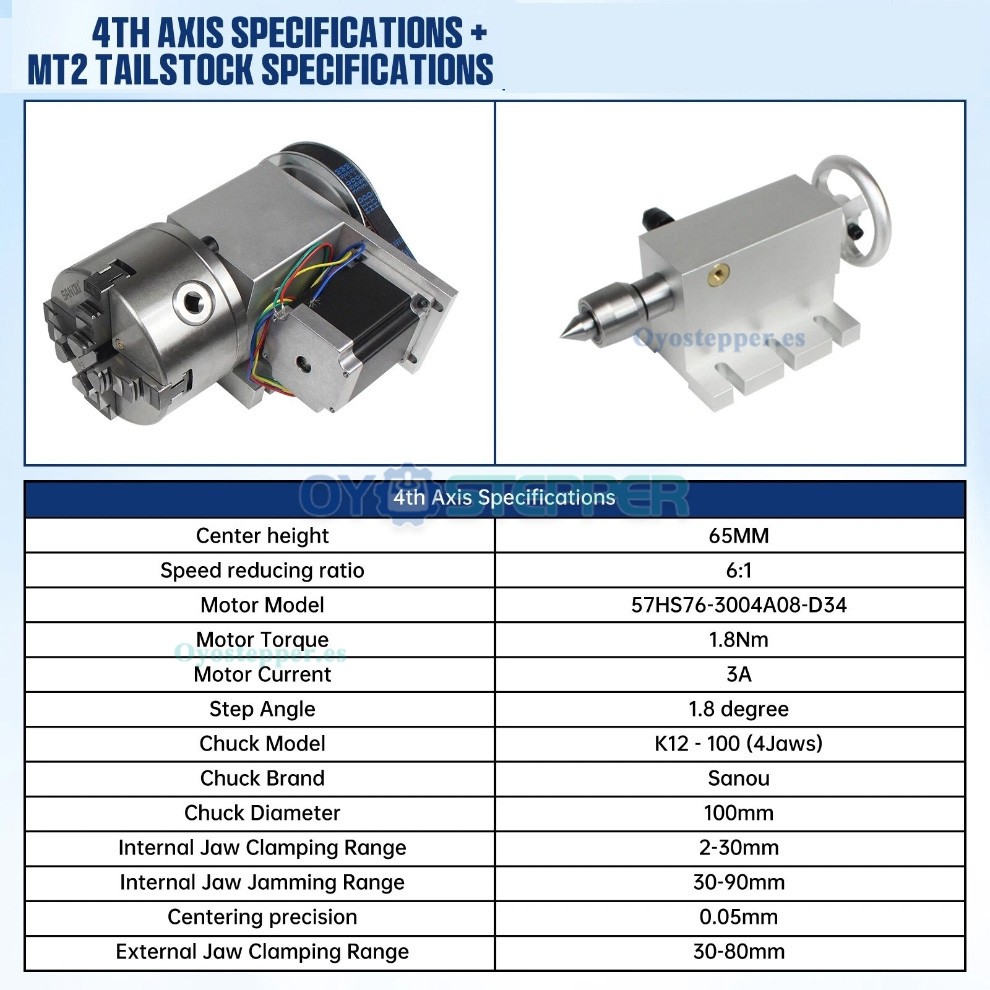

Especificaciones:

4.º eje A para máquina de grabado CNC

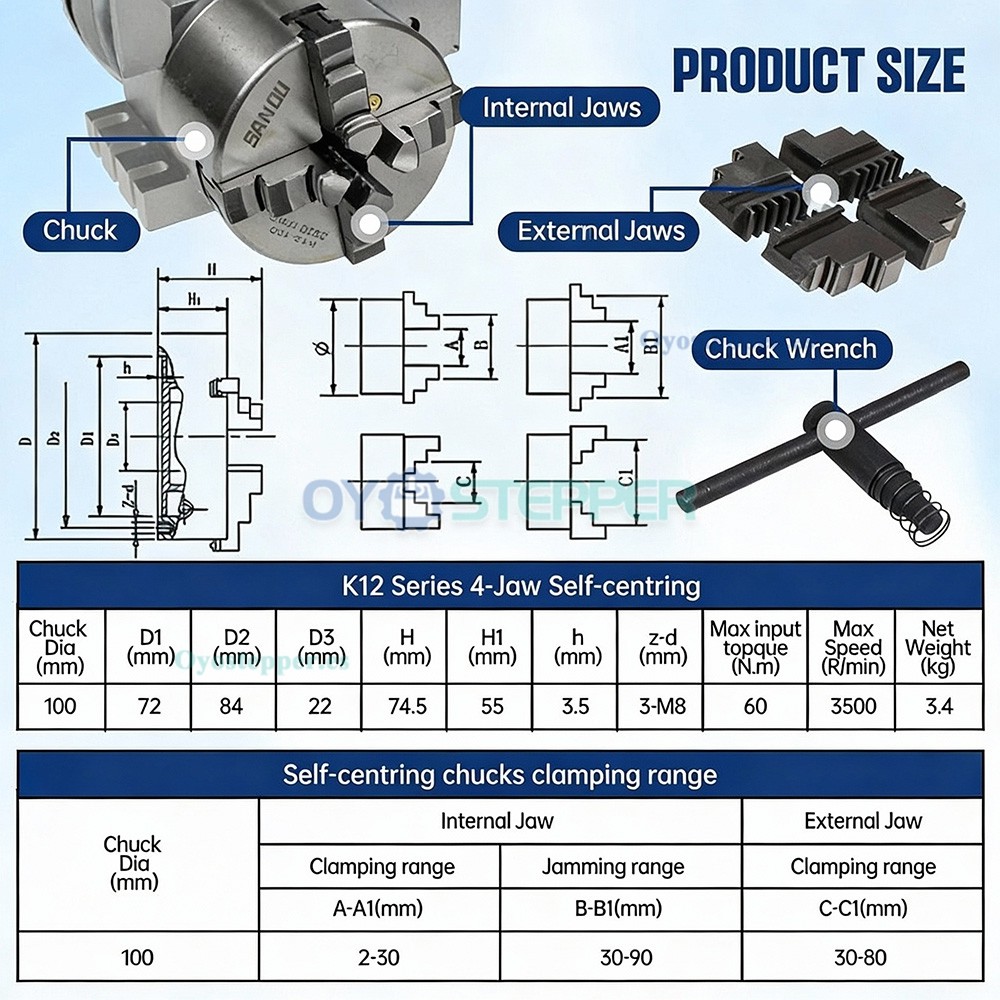

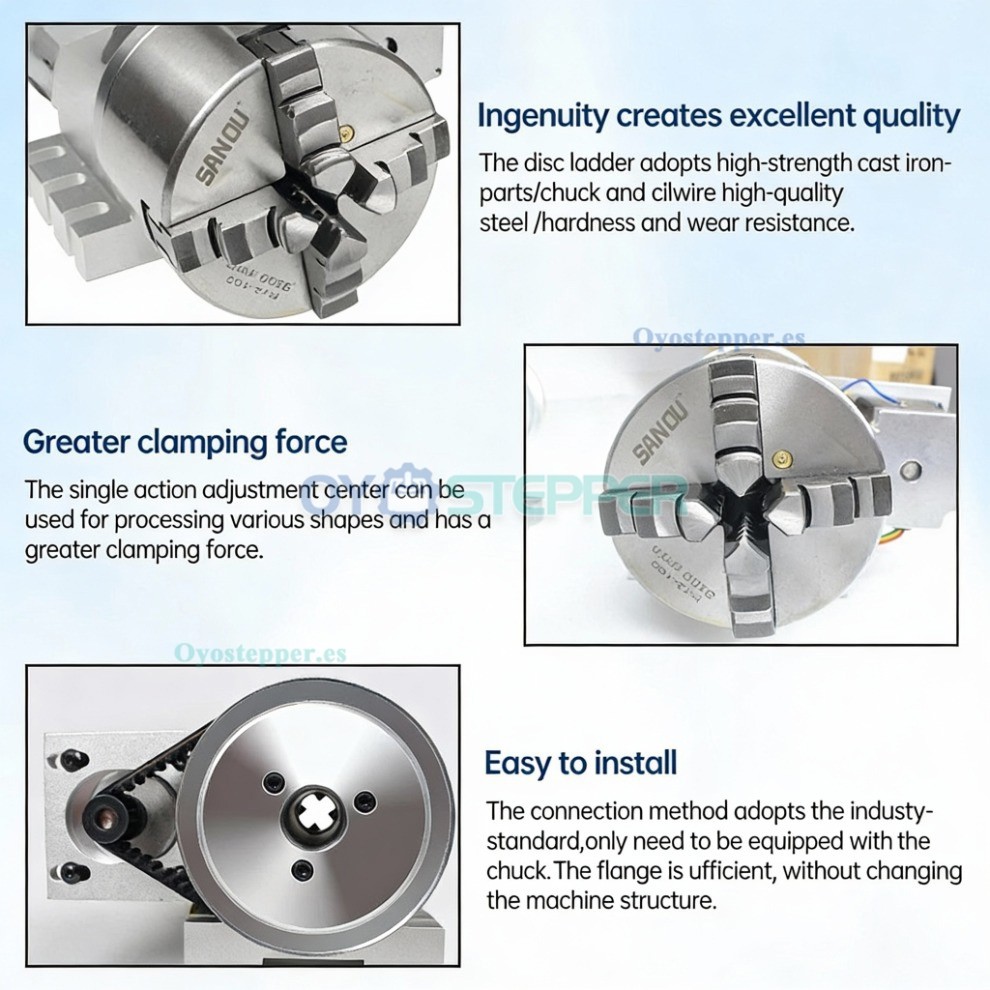

Tipo de plato: plato autocentrante de 4 garras K12 de 100 mm, con garras reversibles incluidas

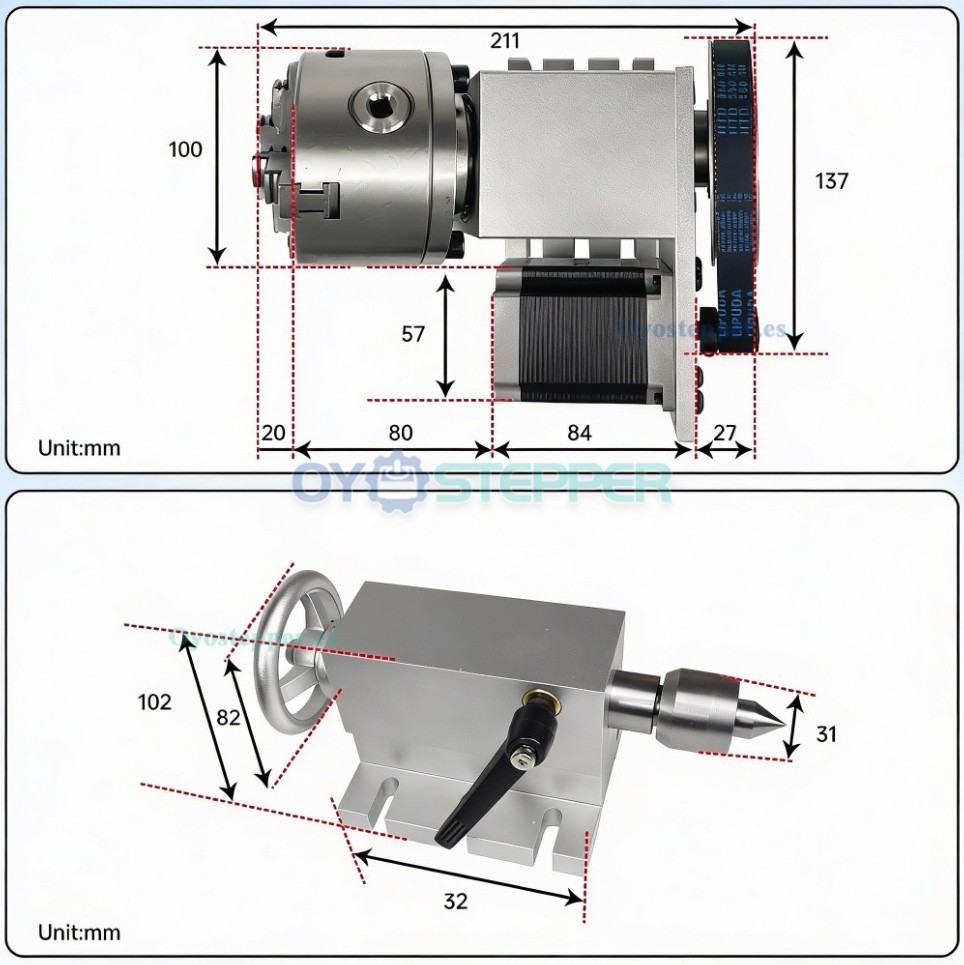

Altura del centro: 65 mm

Altura total: 115 mm

Ángulo de giro: 0,3° por paso, con el motor y el driver conectados

Diámetro del eje de salida del reductor: 25 mm

Relación de reducción: 6:1 mediante transmisión por correa

Diámetro interior del eje hueco: 22 mm;


Componentes y accesorios incluidos:

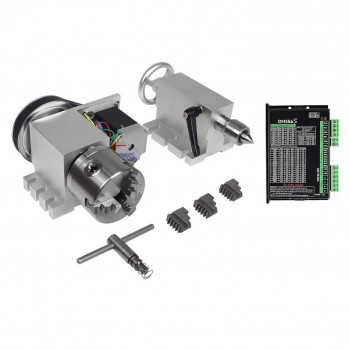

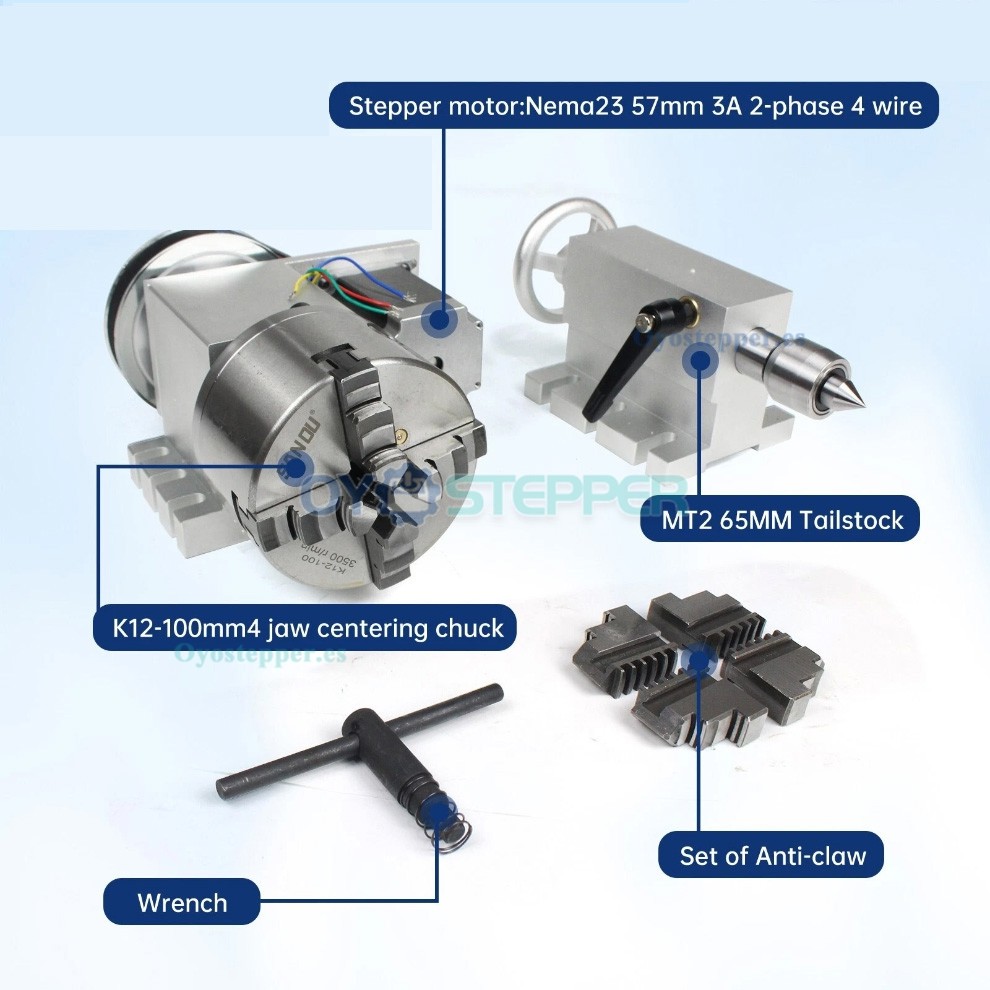

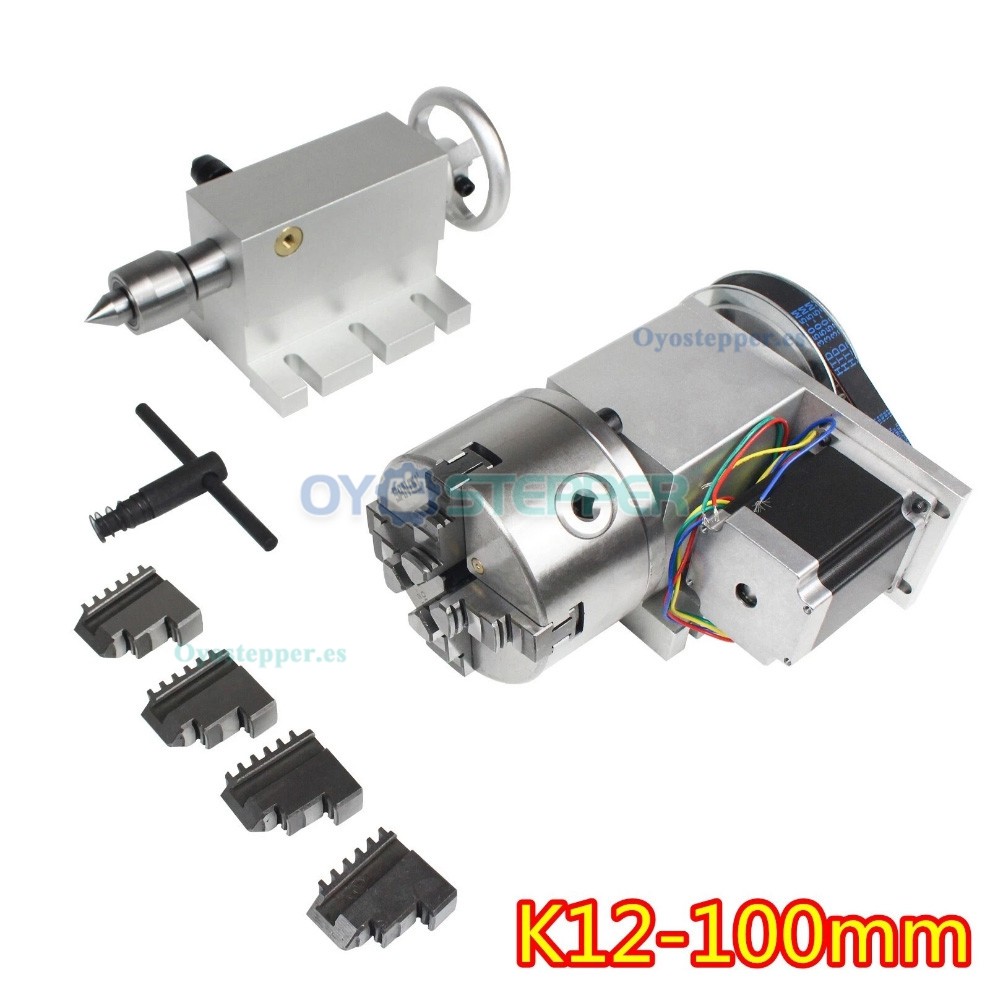

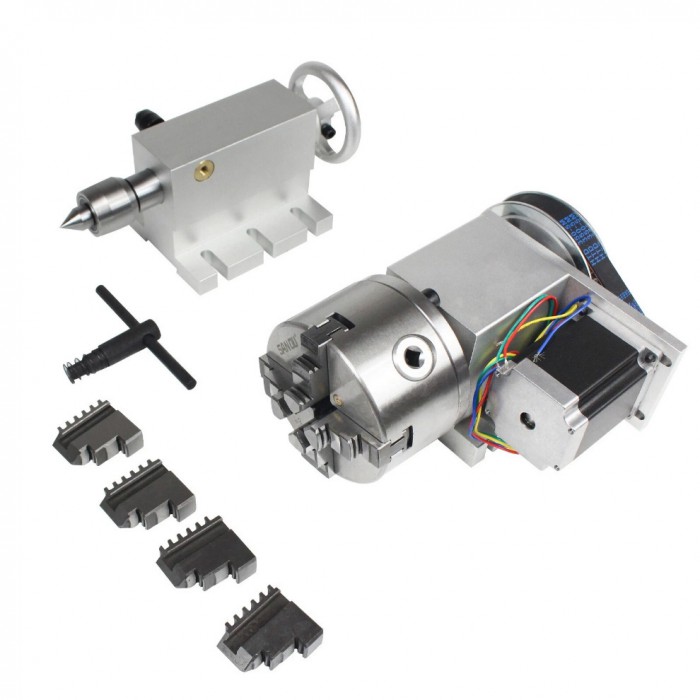

1 × Conjunto de mesa rotativa de 4.º eje

1 × Motor paso a paso NEMA 23

1 × Contrapunto MT2 con punto giratorio

1 × Juego de garras reversibles y llaves;

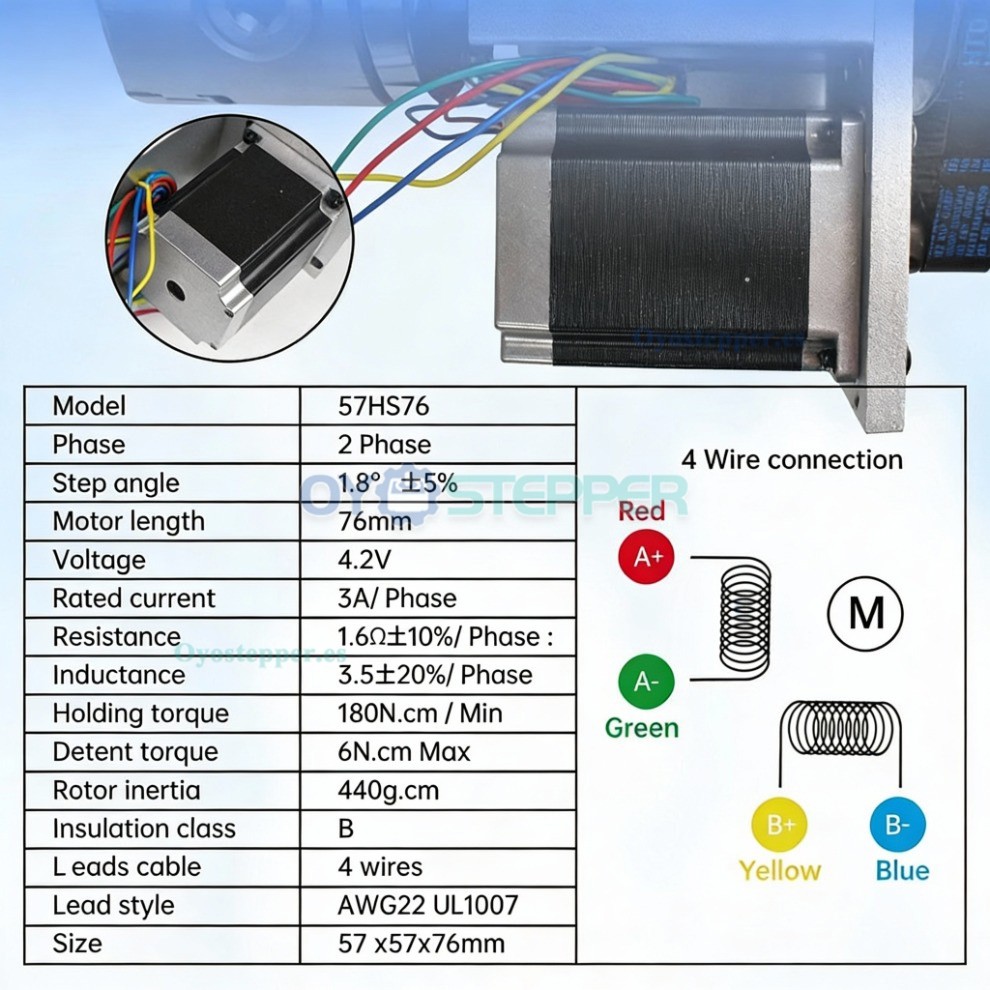

Especificaciones del motor paso a paso:

Modelo: NEMA 23

Diámetro del eje: 8 mm

Longitud del eje: 25,5 mm

Ángulo de paso: 1,8°

Corriente nominal: 3 A

Tensión nominal: 4,2 V

Elevación máxima de temperatura: 80 °C

Resistencia de aislamiento: 100 MΩ mín. a 500 V CC

Par de retención: 18 kgf·cm;

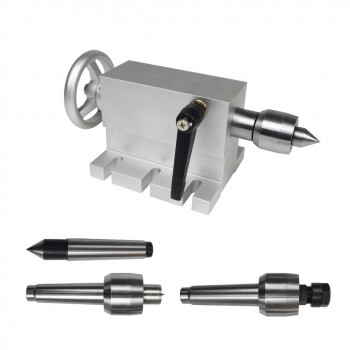

Especificaciones del contrapunto MT2 con punto giratorio:

Tipo de cono: cono Morse 2 MT2

Altura del centro: 65 mm

Recorrido del husillo: 50 mm

Tipo de punto: giratorio

Características: incluye llave para el bloqueo axial

Configuración de parámetros del sistema.


Para Mach3 o Mach4:

Impulsos por grado = pasos del motor por revolución × micropasos del driver × relación de reducción ÷ 360

Ejemplo con motor de 57 mm, micropasos de 16 y relación 100:1:

(200 × 16 × 100) ÷ 360 ≈ 888,889 impulsos por grado

Para controles Weihong o Syntec:

Grados por impulso = 360° ÷ pasos del motor por revolución × micropasos del driver × relación de reducción

Ejemplo con los mismos parámetros:

360 ÷ (200 × 16 × 100) = 0,001125° por impulso;

Nota:
Los parámetros deben configurarse de acuerdo con las especificaciones reales del motor, el driver y la relación de reducción utilizada.
