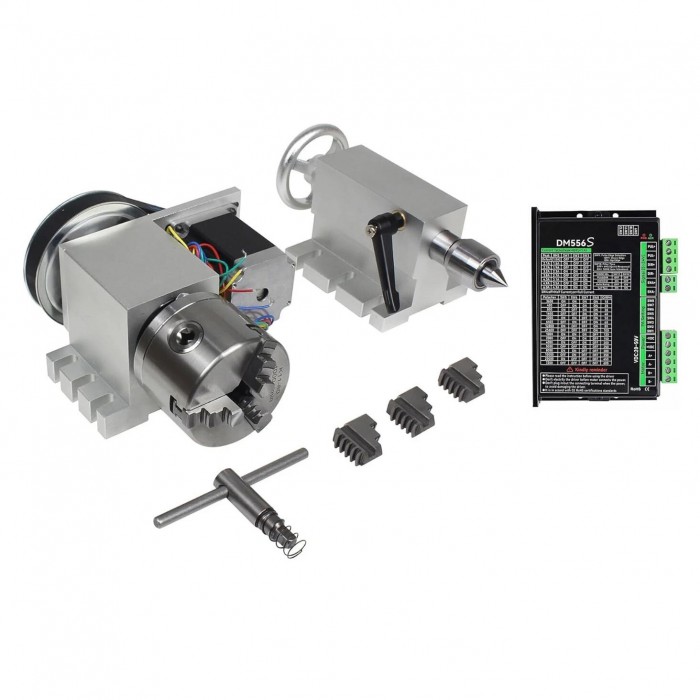

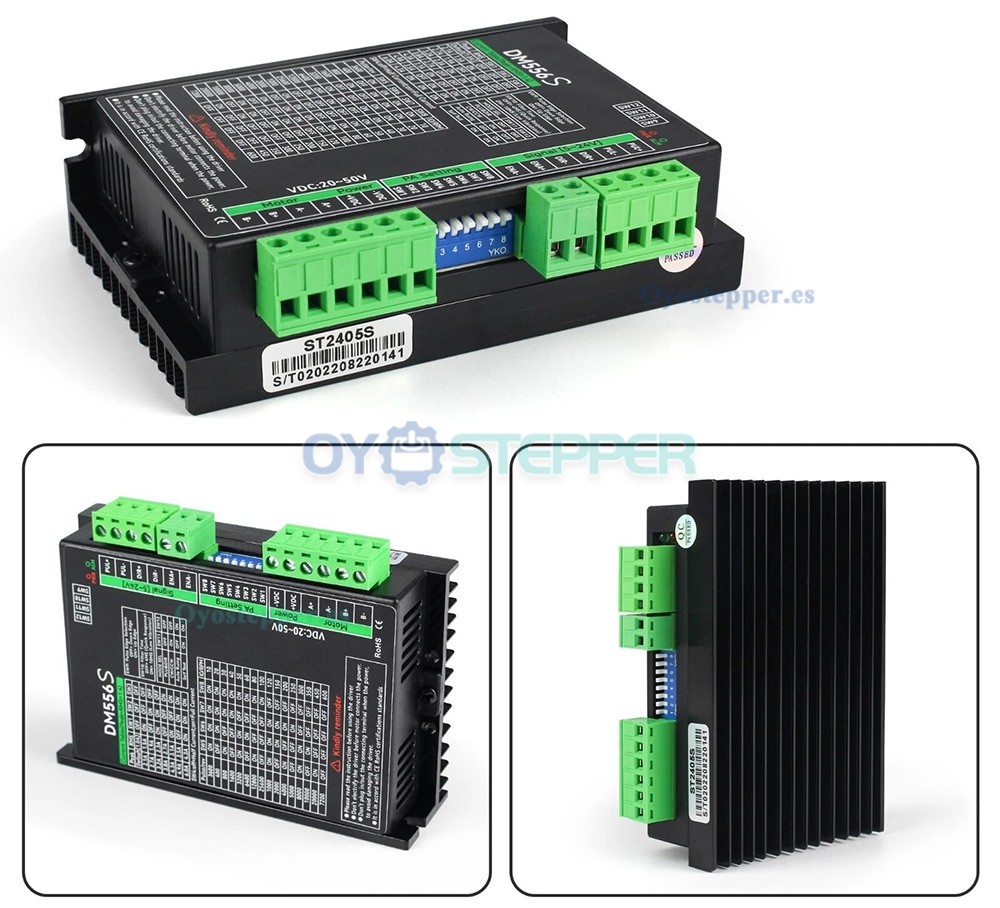

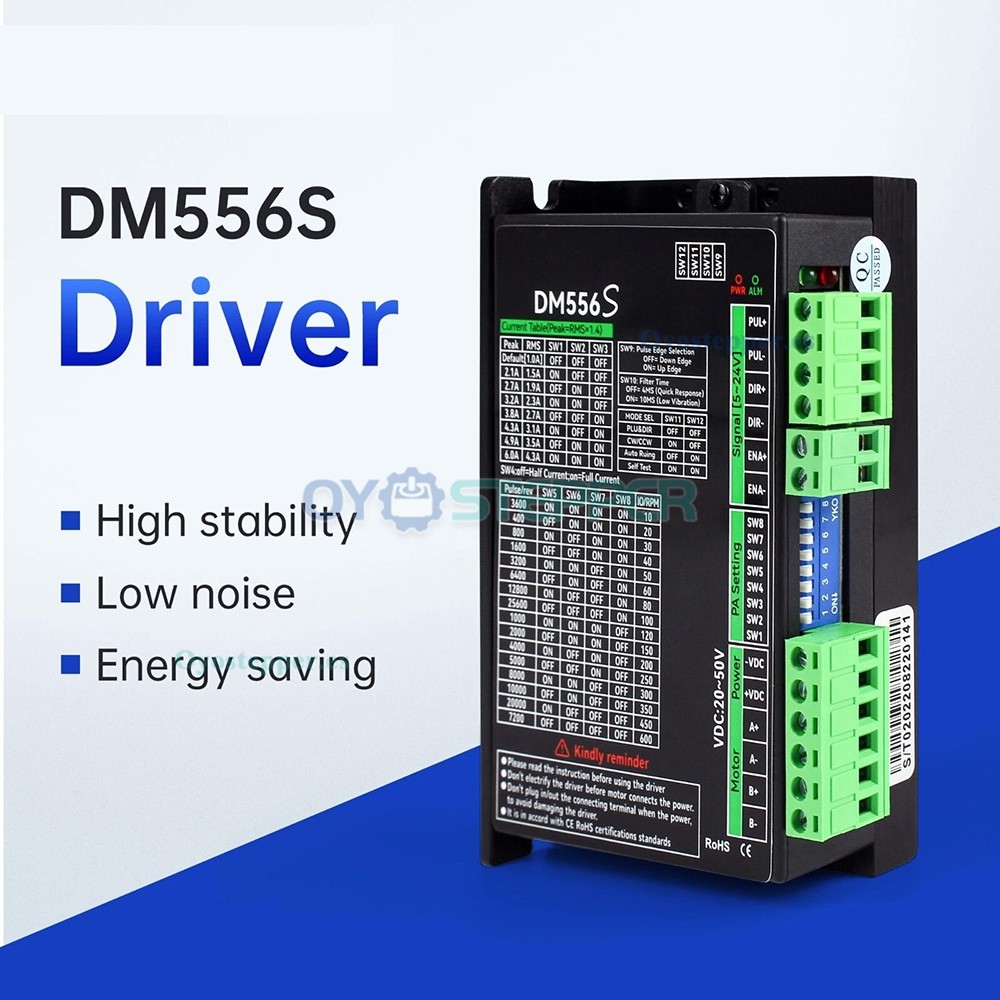

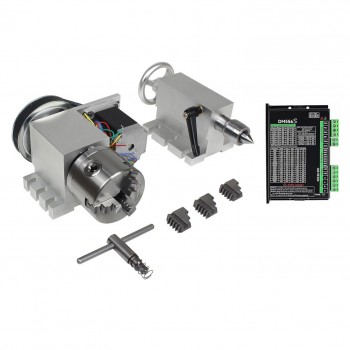

Cabezal divisor de cuarto eje CNC con plato de 80mm o K11 de 100mm y driver DM556S

Cabezal divisor de cuarto eje CNC con plato de 80mm o K11 de 100mm y driver DM556S



Modelos:

K11 de 80 mm con contrapunto

K11 de 100 mm con contrapunto;


Especificaciones del K11 de 80/100 mm

Tipo de plato: plato autocentrante de 3 garras

Altura del centro: 65 mm

Altura total: 115 mm

Ángulo de giro: 0,3° por paso

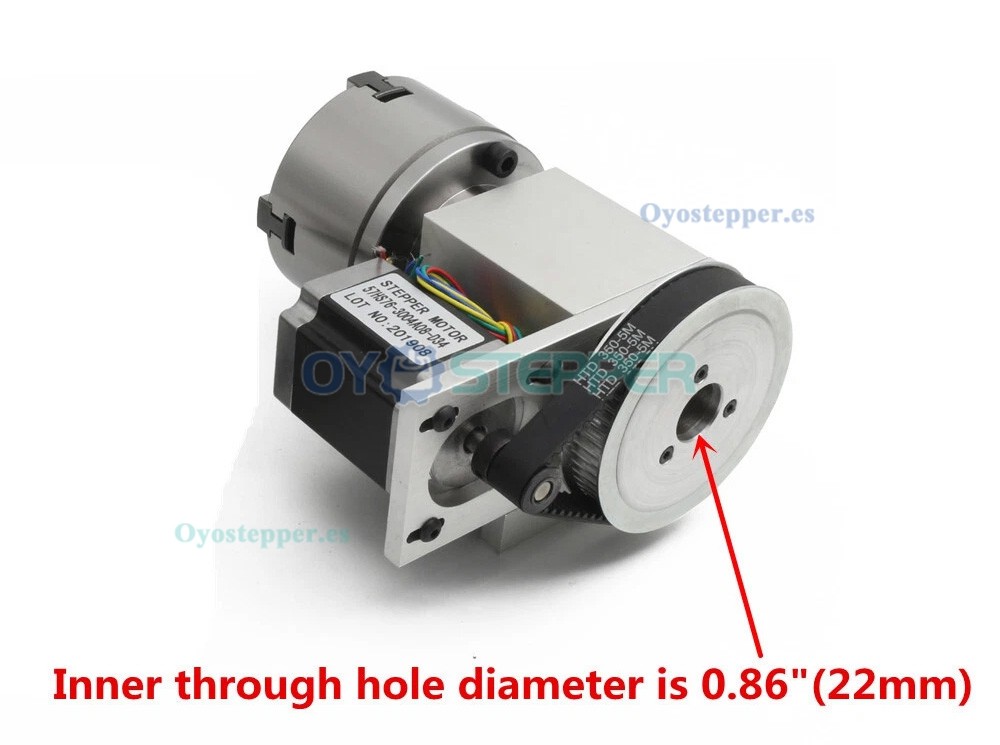

Diámetro del eje de salida del reductor: 25 mm

Relación de reducción: 6:1 mediante transmisión por correa

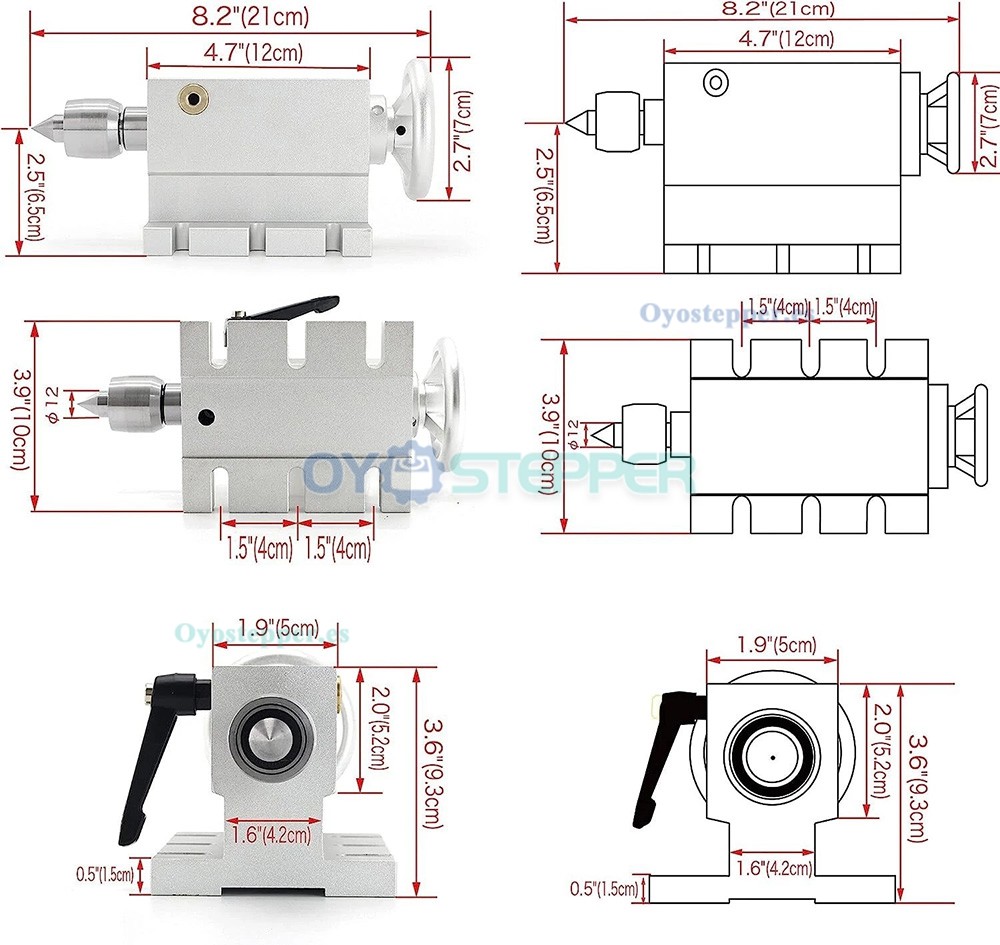

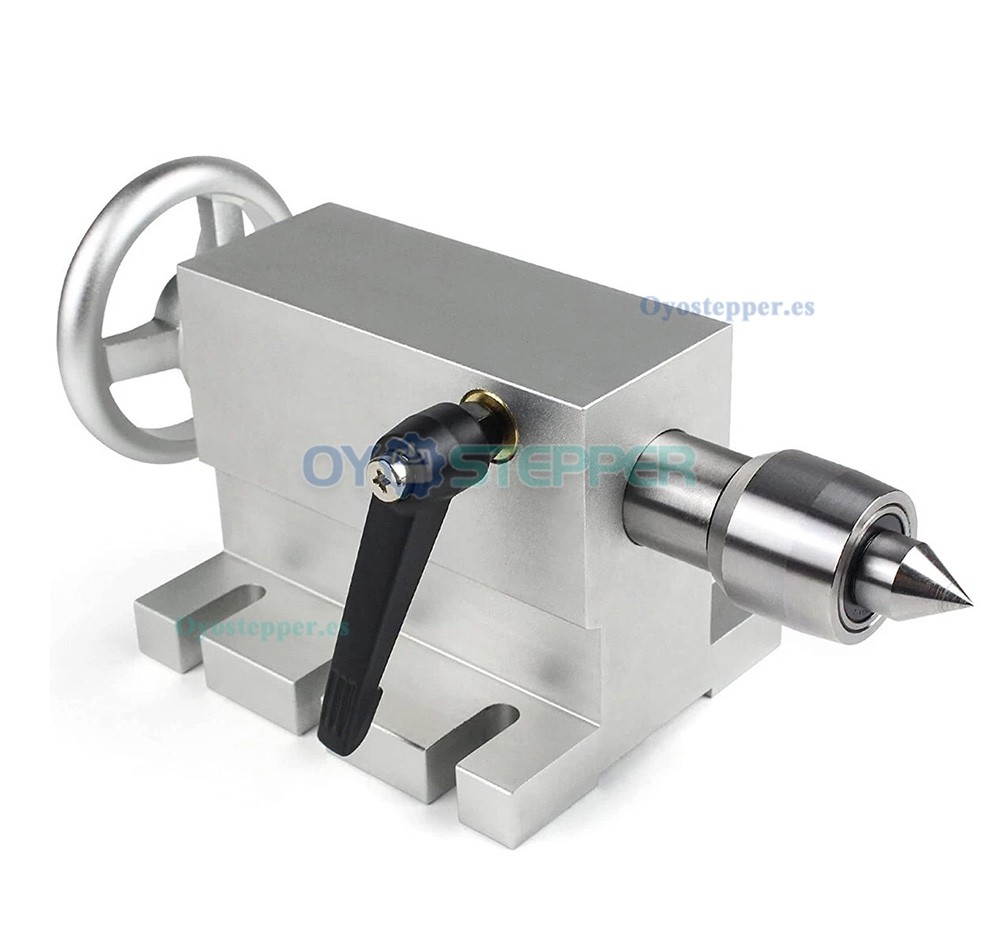

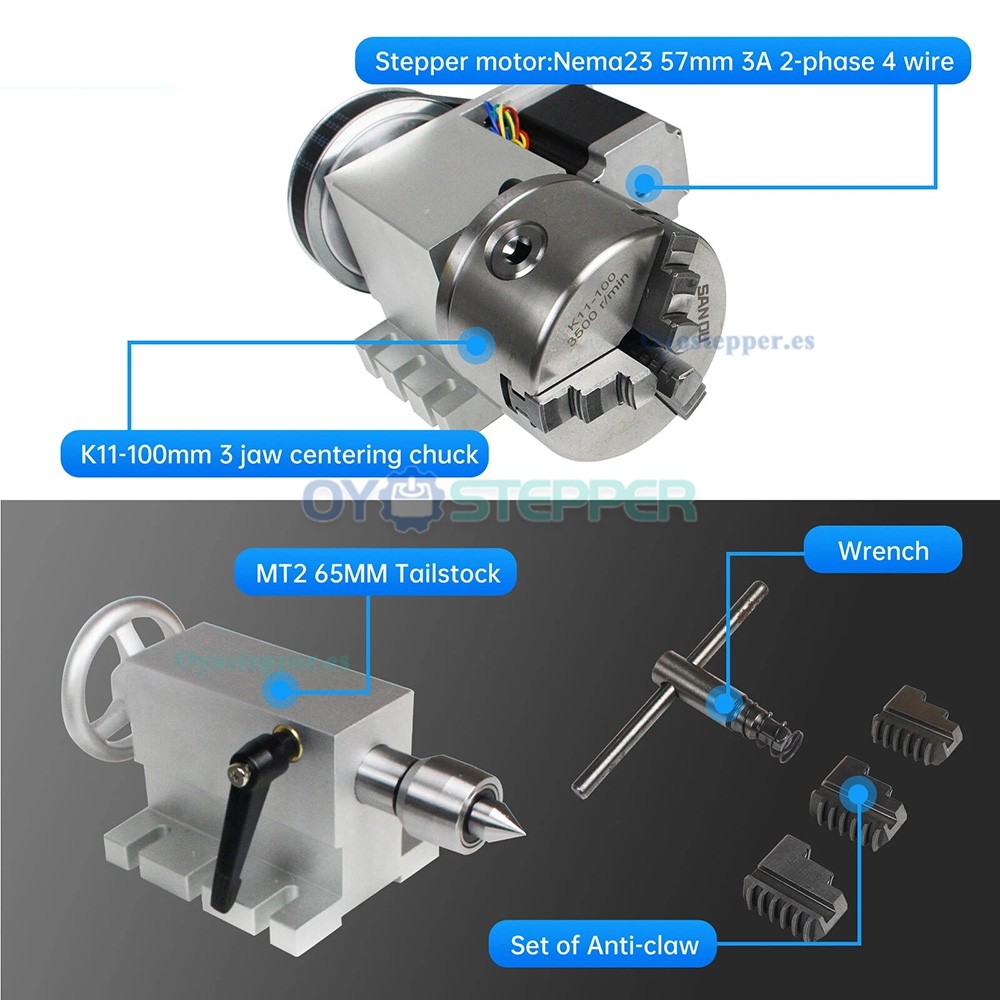

Especificaciones del contrapunto MT2

Altura del centro: 65 mm

Recorrido del husillo: 50 mm

Incluye palanca de bloqueo axial del contrapunto.

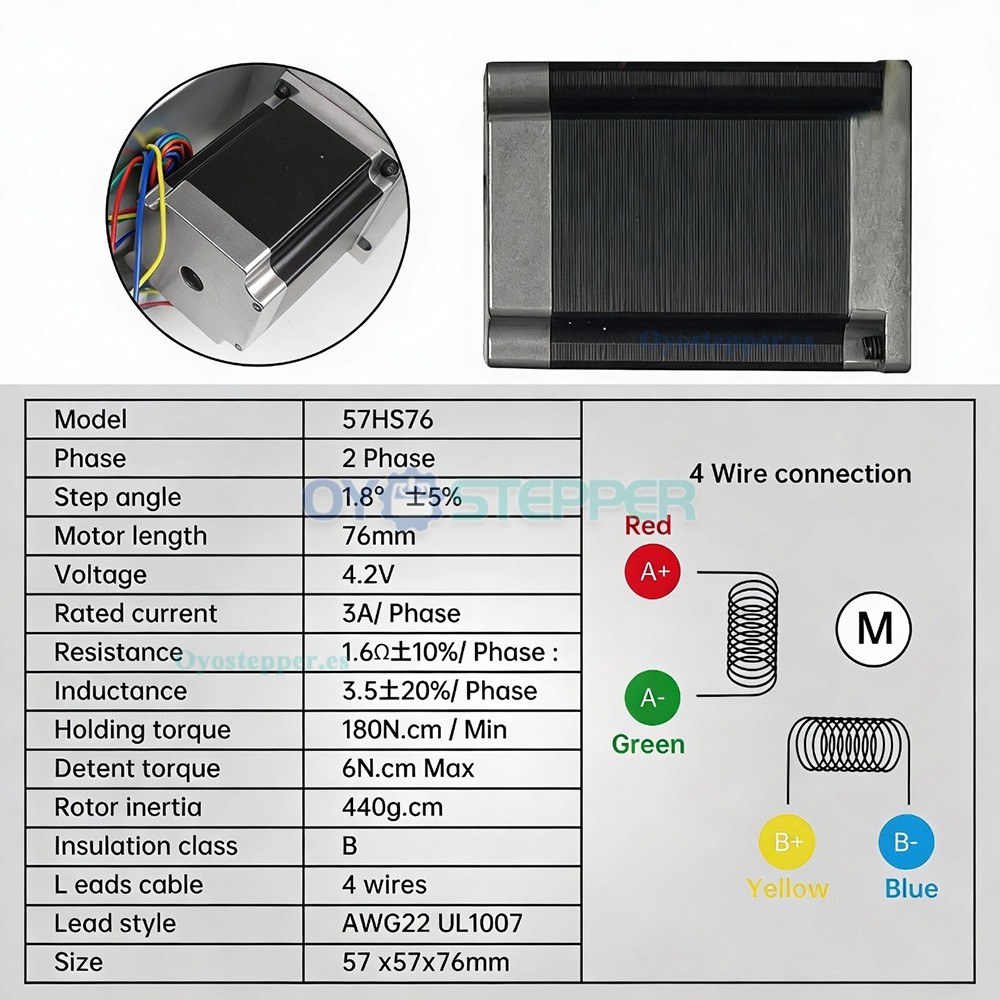

Especificaciones del motor NEMA 23:

Ángulo de paso: 1,8°

Corriente nominal: 3 A

Tensión nominal: 4,2 V

Elevación máxima de temperatura: 80 °C

Diámetro del eje: 8 mm

Longitud del eje: 25,5 mm

Dimensiones: 57 × 57 × 76 mm

Resistencia de aislamiento: 100 MΩ a 500 V CC

Par de retención: 18 kgf·cm

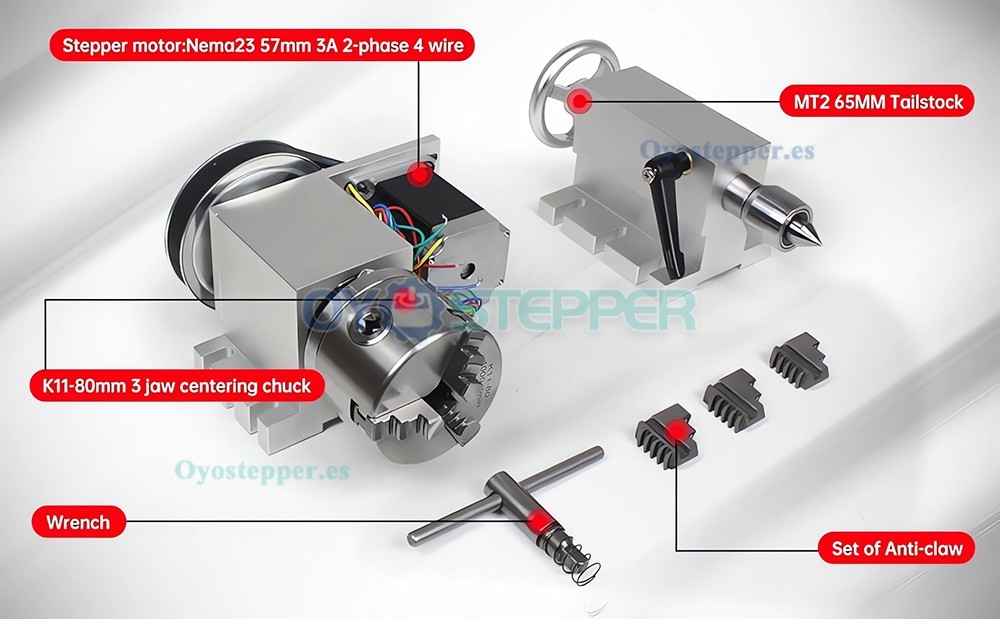

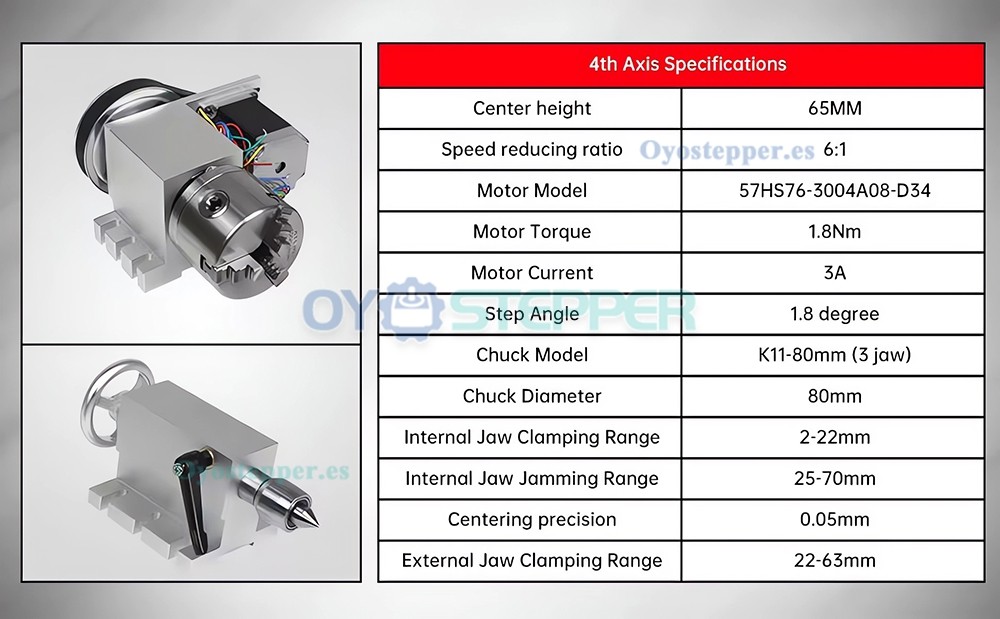

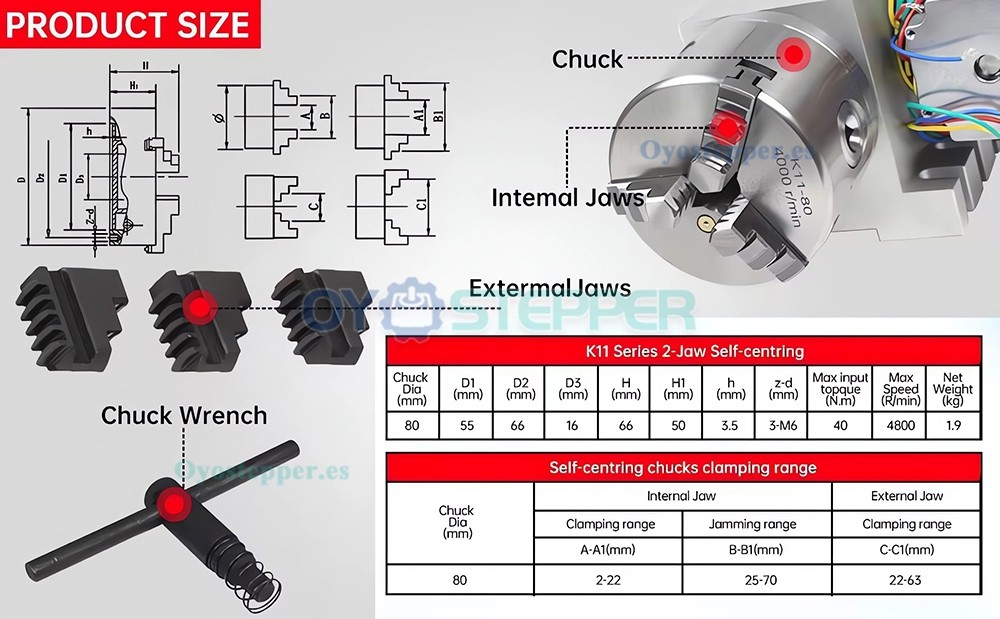

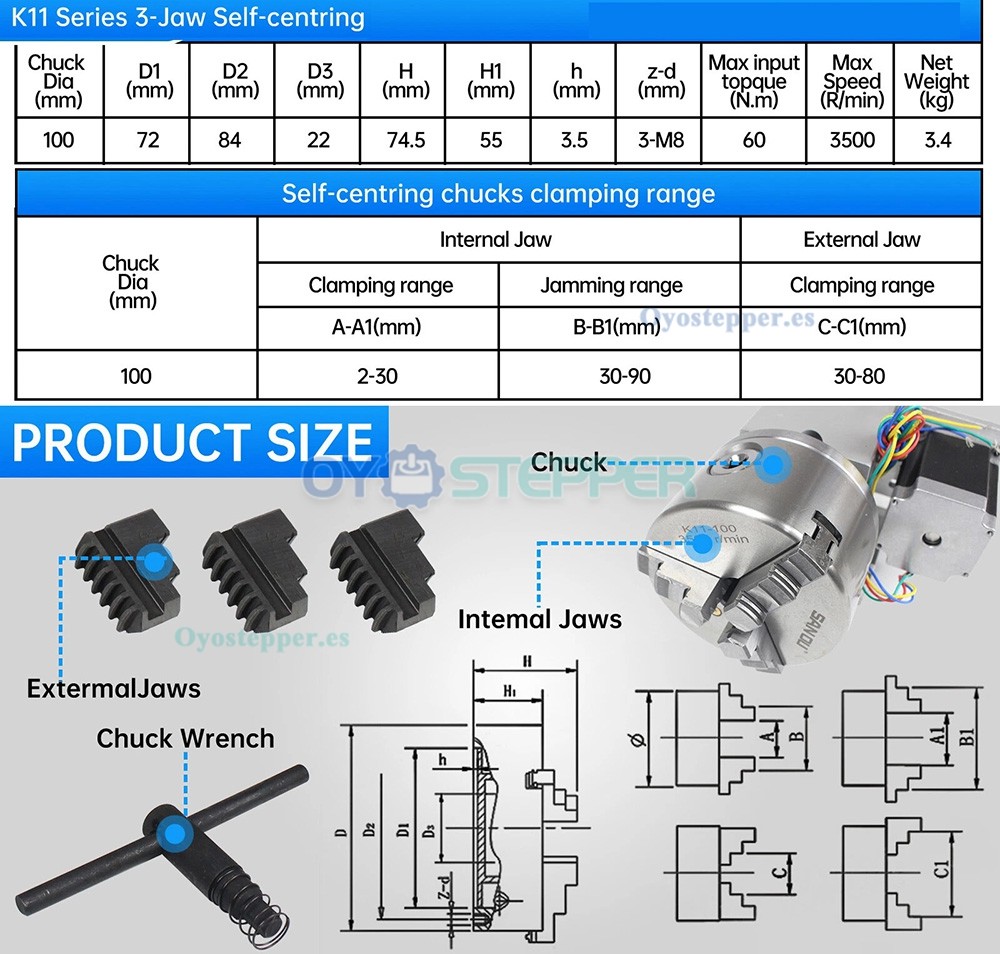

Detalles del K11-80mm:

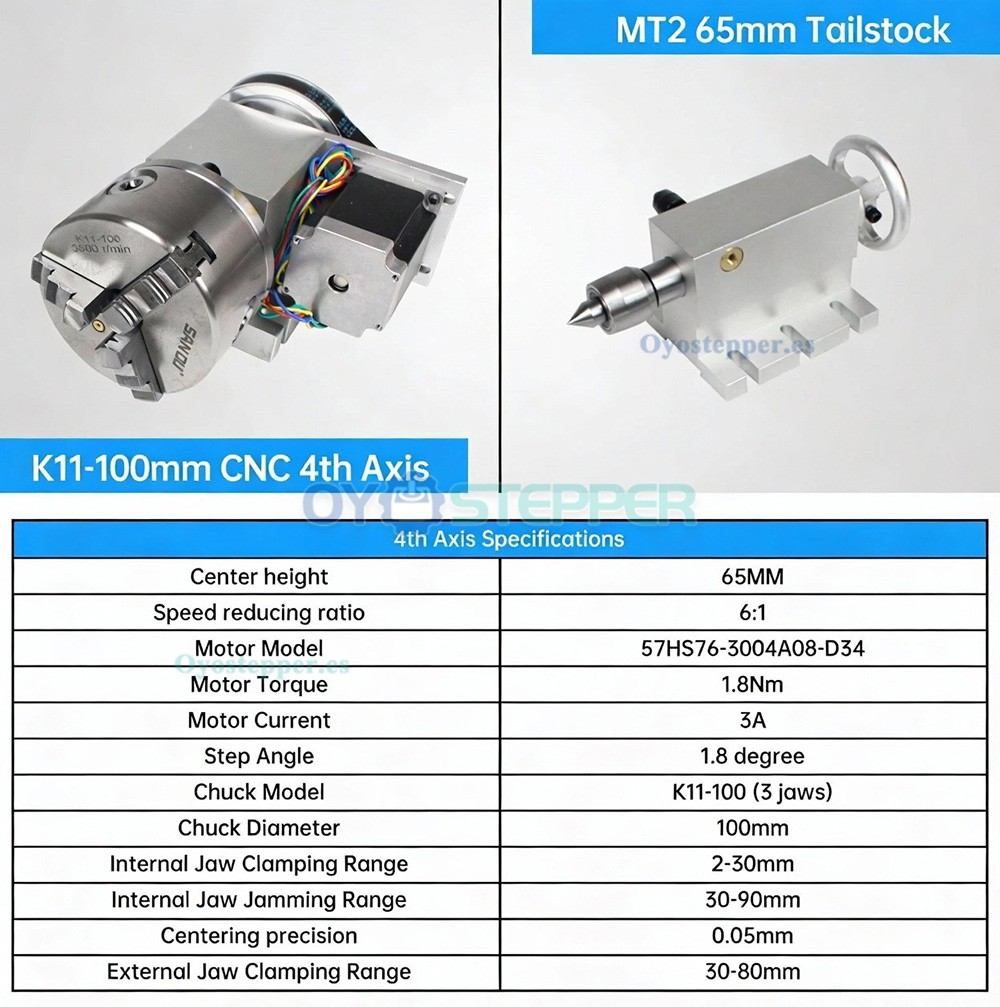

K11-100mm Details:
