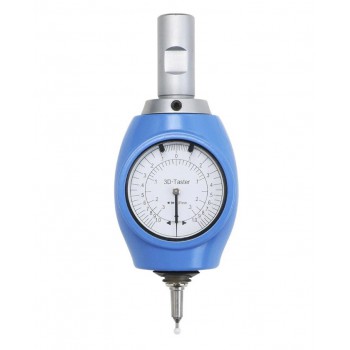

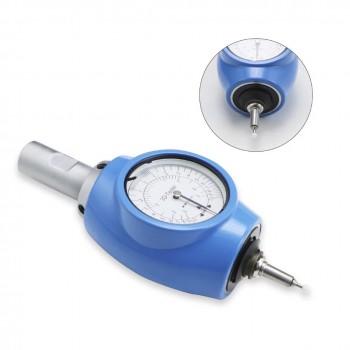

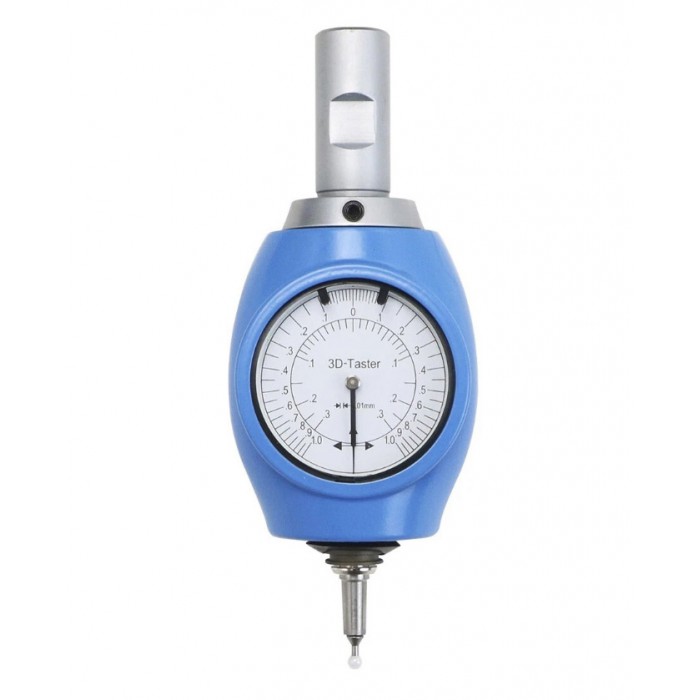

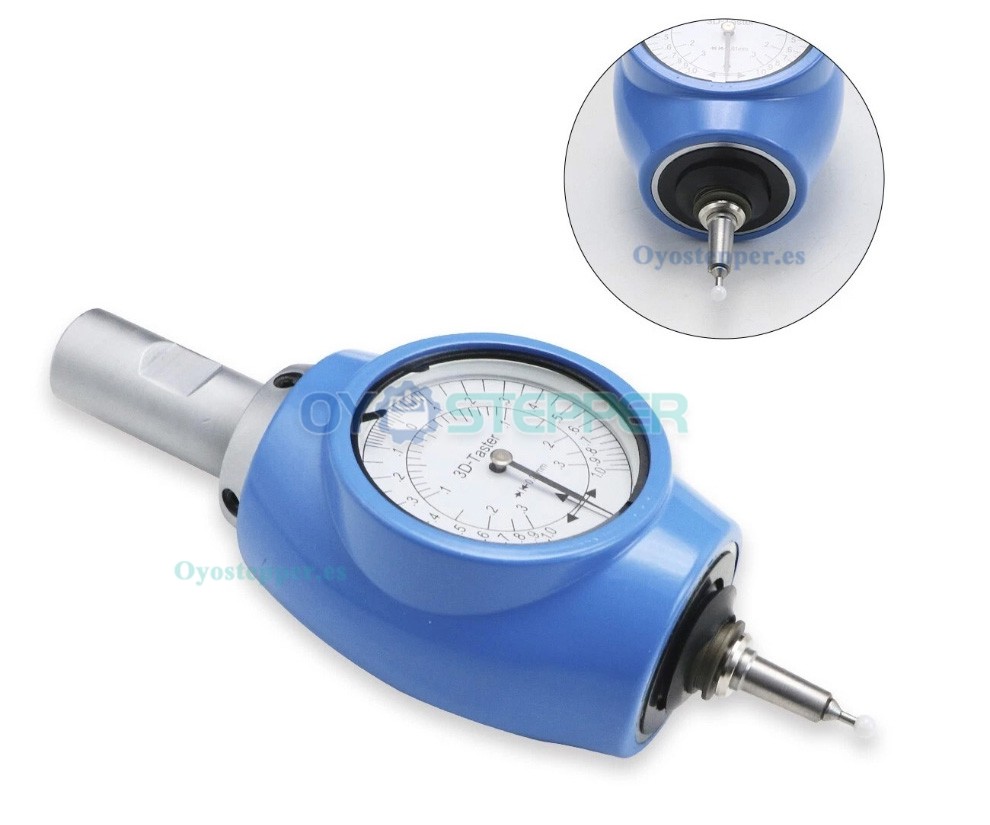

Sonda de posicionamiento de bordes 3D para herramientas detectoras universales CNC de ejes XYZ

Sonda de posicionamiento de bordes 3D para herramientas detectoras universales CNC de ejes XYZ

Características:

Instrumento de medición para máquinas herramienta, como fresadoras y centros de mecanizado.

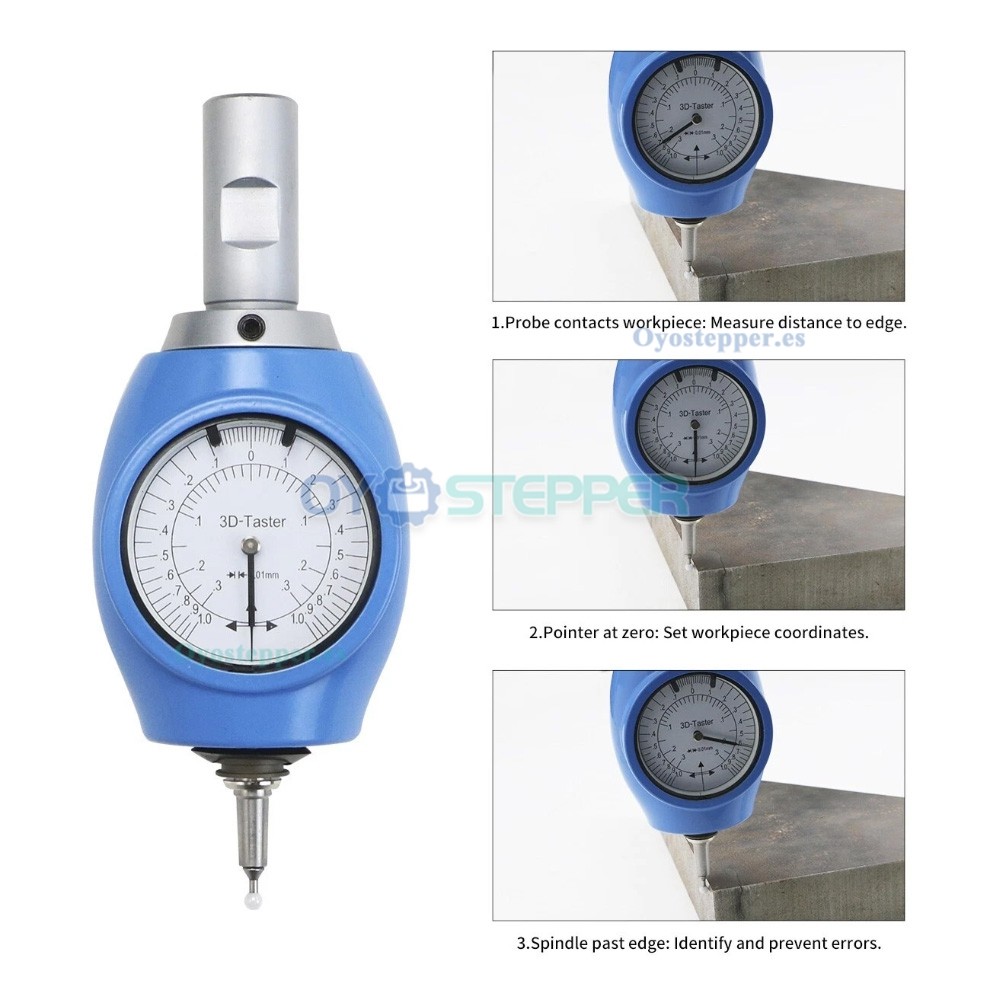

Permite localizar los bordes de la pieza, determinar el centro y realizar mediciones de posicionamiento.

Fabricado en aleación de aluminio e incorpora relojes comparadores para medir desplazamientos radiales y axiales.

Dispone de un vástago de sujeción de Ø20 mm para montarlo directamente en el husillo de la máquina herramienta.

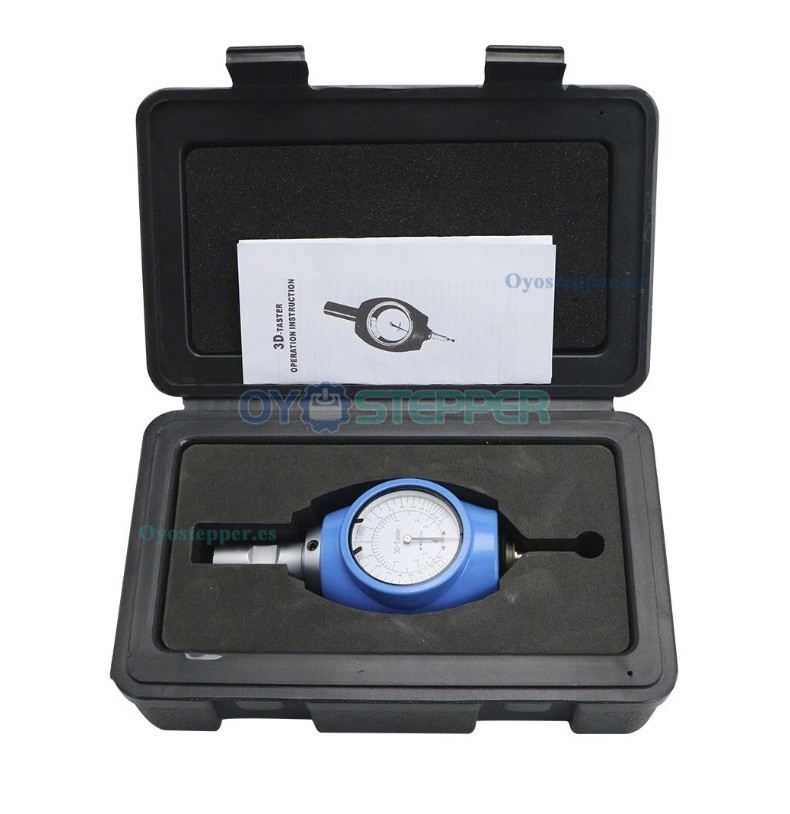

Incluye un estuche protector para su almacenamiento y transporte.


Especificaciones:

Tipo de herramienta: palpador 3D, buscador de bordes y sonda de medición.

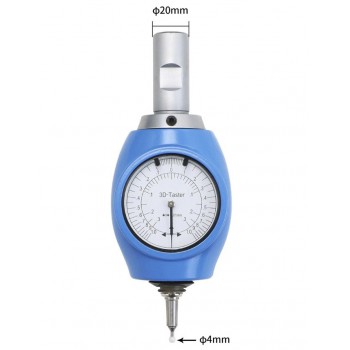

Diámetro del vástago: Ø20 mm

Diámetro de la punta de palpado: Ø4 mm

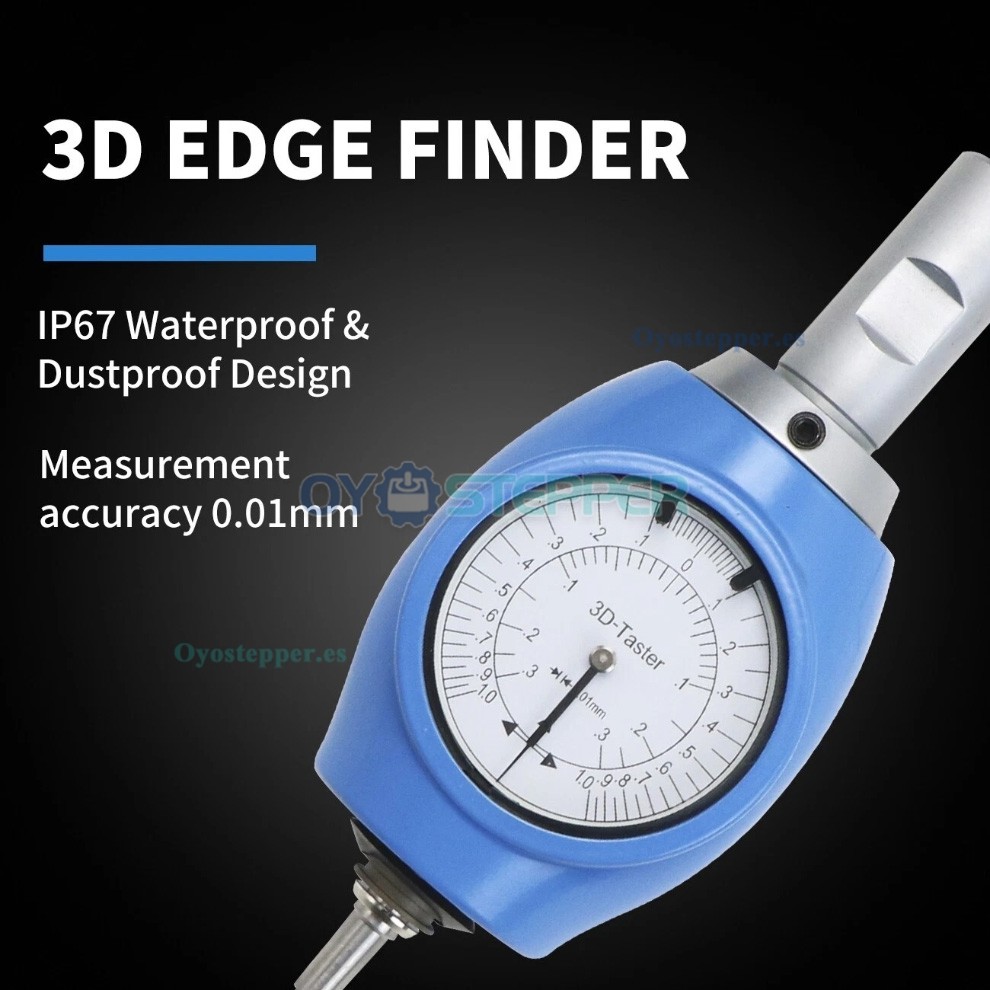

Resolución de los relojes comparadores: 0,01 mm en dirección radial y axial.

Rango de medición radial: 0–2 mm

Rango de medición axial: 0–0,6 mm

Error máximo permitido: 0,008 mm

Profundidad máxima de medición: 30 mm

Material: aleación de aluminio

Contenido incluido: estuche de almacenamiento y transporte;
