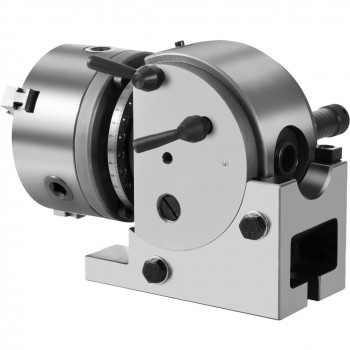

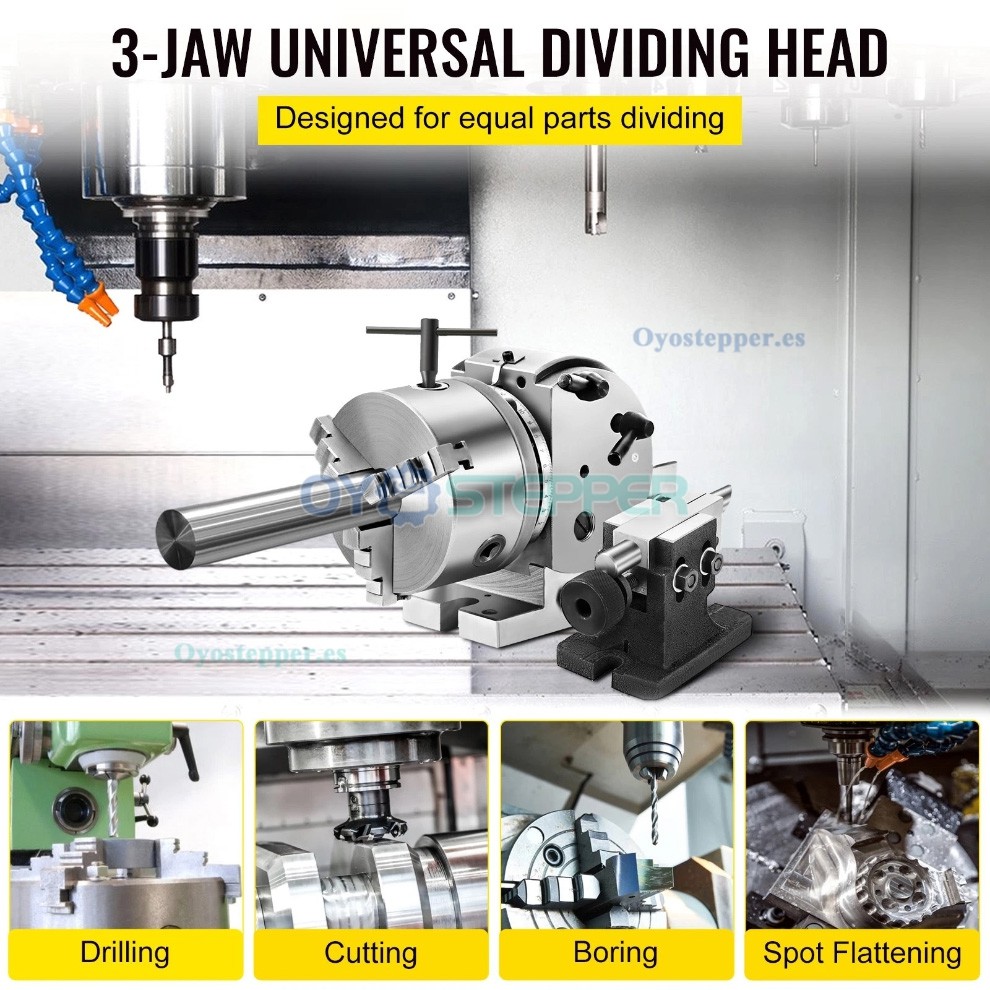

BS-0 Cabezal divisor semiuniversal de 5 pulgadas con plato de 3 garras y contrapunto para fresadora CNC

BS-0 Cabezal divisor semiuniversal de 5 pulgadas con plato de 3 garras y contrapunto para fresadora CNC

Características:

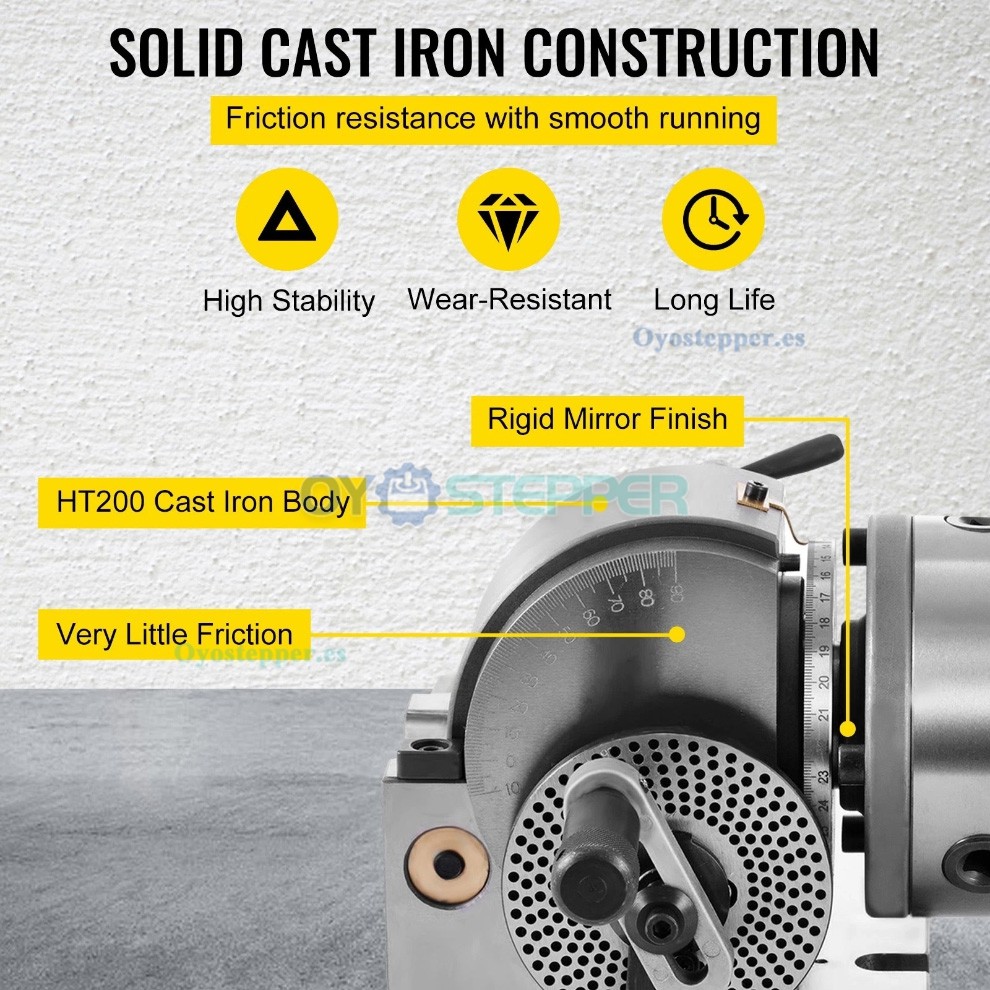

Cuerpo de hierro fundido: fabricado en hierro fundido macizo.

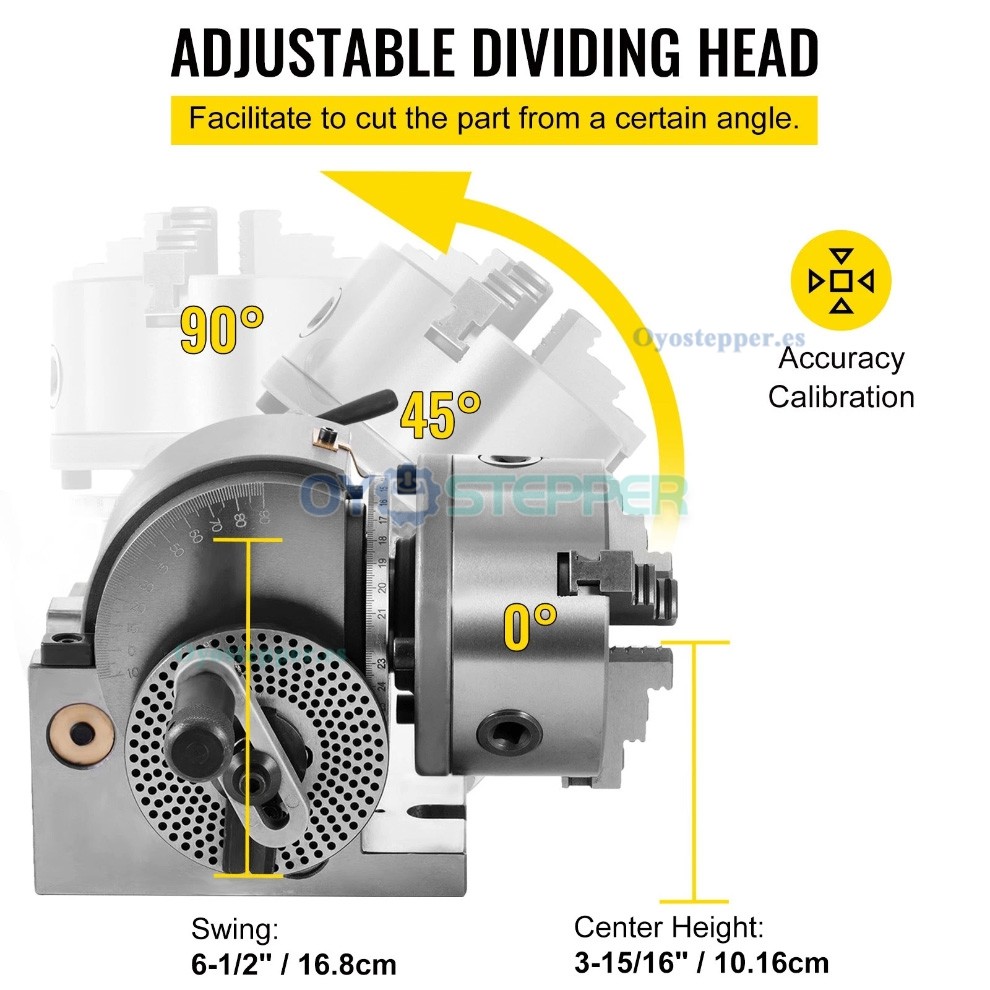

Cabezal ajustable: el cabezal divisor puede inclinarse para trabajar con diferentes ángulos de mecanizado.

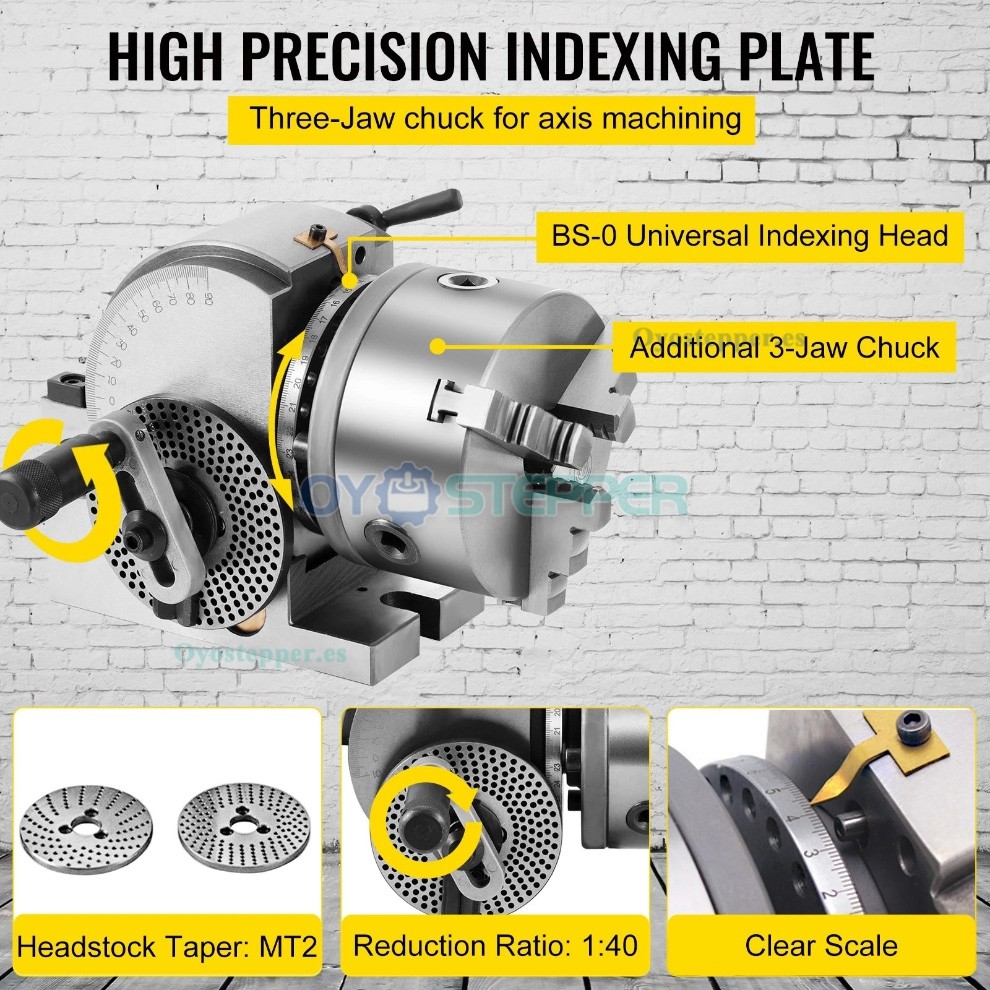

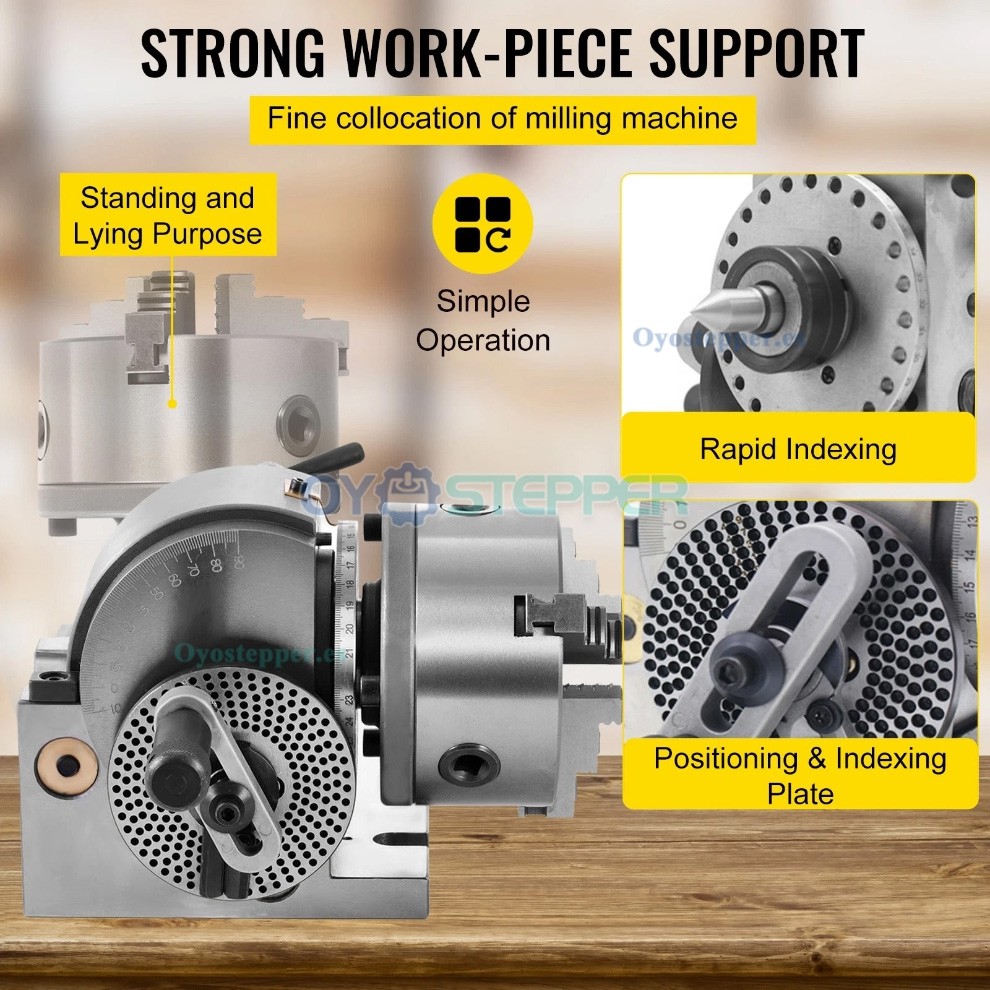

Sistema de división: incorpora un plato de división directa y tres discos divisores intercambiables A, B y C para realizar divisiones directas e indirectas.

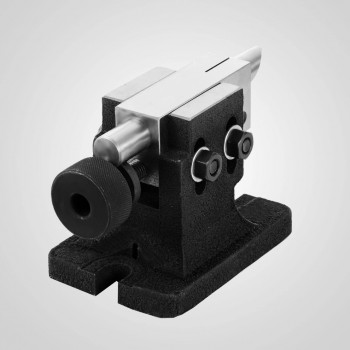

Soporte con contrapunto: incluye un contrapunto con cono Morse 2.

Bloqueo del husillo: dispone de un mecanismo para inmovilizar el husillo.


Aplicación:

Diseñado para su montaje en fresadoras y en mesas de otras máquinas herramienta compatibles.


Especificaciones:

Modelo: BS-0

Material: hierro fundido

Diámetro máximo de giro: 165 mm

Altura del centro: 100 mm

Cono del cabezal divisor: Morse 2

Rango de inclinación del cabezal: de −10° a +90°, desde la posición horizontal hasta la vertical

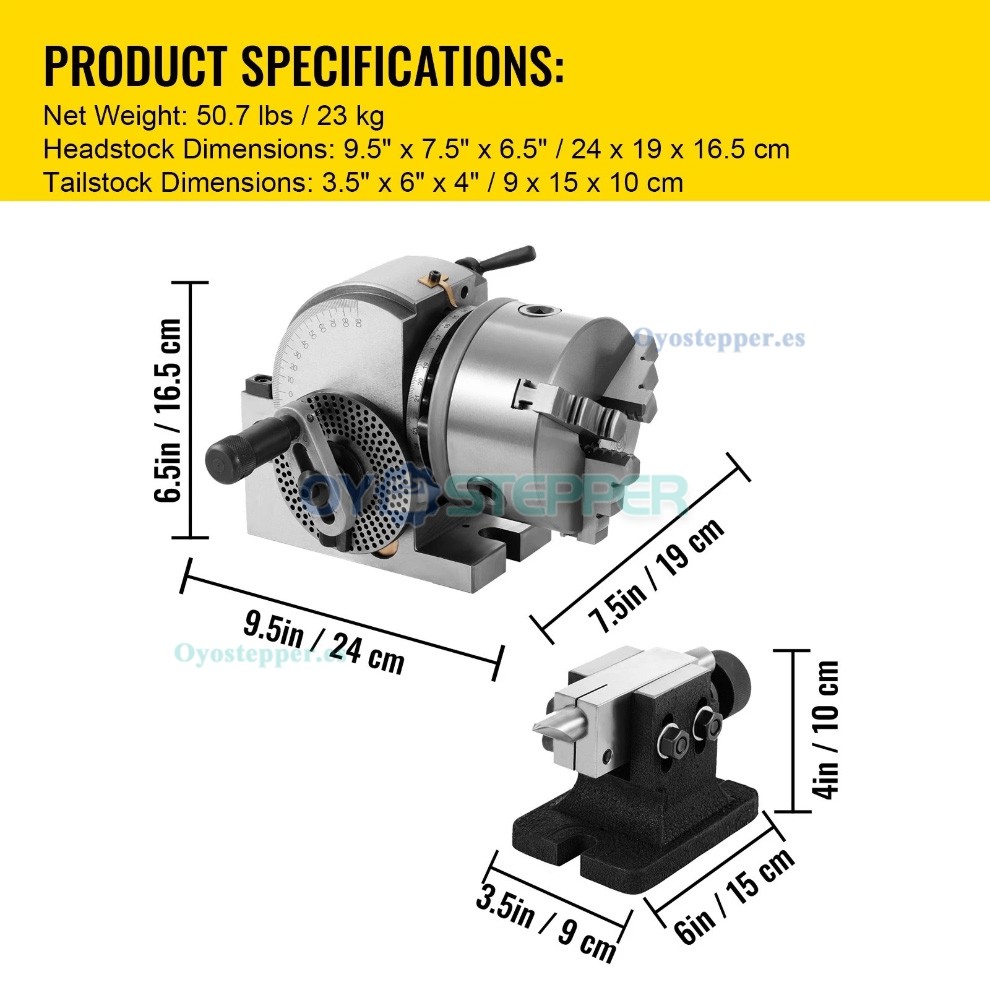

Peso neto: 23kg

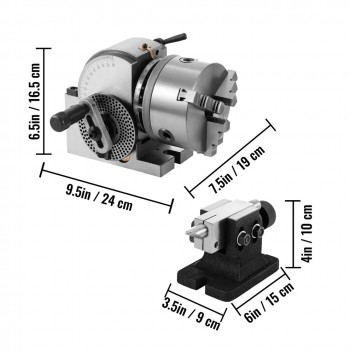

Dimensiones del cabezal divisor: 240 × 190 × 165 mm

Dimensiones del contrapunto: 90 × 150 × 100 mm

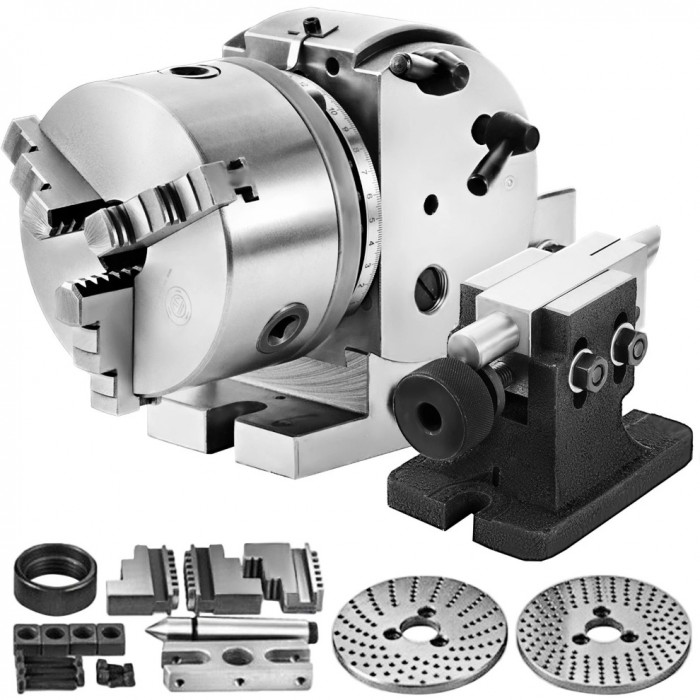

Contenido del paquete:

1 × Cabezal divisor

1 × Contrapunto con cono Morse 2

3 × Discos divisores intercambiables A, B y C

1 × Plato autocentrante de 3 garras de 125 mm
