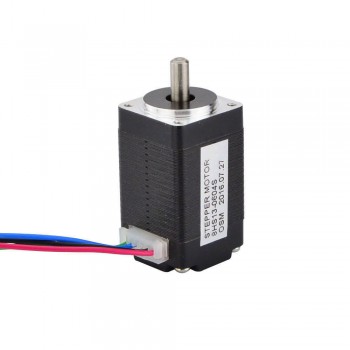

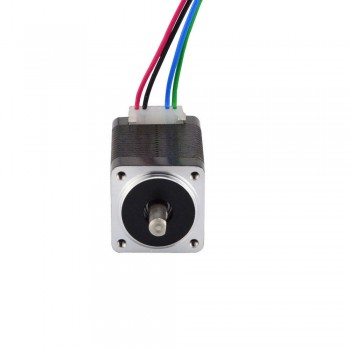

Motor paso a paso pequeño Nema 8 tamaño pequeño bipolar 1,8 grados 2Ncm 0.6A 3,9 V 20x20x33mm 4 cables
Especificación eléctrica
- Número de pieza del fabricante: 8HS13-0604S
- Tipo de motor: paso a paso bipolar
- Ángulo de paso: 1,8 grados
- Par de sujeción: 1,8 Ncm (2,55 oz.in)
- Corriente nominal/fase: 0.6A
- Resistencia de fase: 5,6 ohmios
- Inductancia: 2,6 mH ± 20 % (1 KHz)
Especificación física
- Tamaño del marco: 20 x 20 mm
- Longitud del cuerpo: 34 mm
- Diámetro del eje: Φ4mm
- Longitud del eje: 10 mm
- Longitud del corte en D: 7 mm
- Número de clientes potenciales: 4
- Longitud del cable: 300 mm
- Peso: 70g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
Recursos
- Hoja de datos completa: 8HS13-0604S.pdf
- 8HS13-0604S.STEP
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 2 |
| Par de retención (oz.in) | 2.83 |
| Inductancia(mH) | 2.2 |
| Resistencia de fase(ohmios) | 6.5 |
| Corriente nominal (A) | 0.6 |
| Ángulo de paso(°) | 1.8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 33 |
| Tamaño del marco(mm) | 20x20 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | corte D |
| Diámetro del eje(mm) | 4 |
| Longitud del eje(mm) | 10 |
| Número de cables | 4 |
| Longitud del cable(mm) | 300 |
| Peso(gramos) | 70 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
