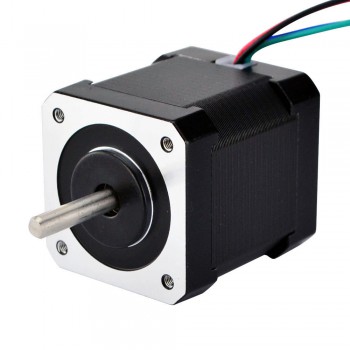

Motor paso a paso Nema 17 doble eje bipolar 1,8 grados 44 Ncm (62,3 oz.in) 1,68 A 2,8 V 42 x 48 mm 4 cables
-
Manuales y documentacion:
Hoja de datos completa:
Curva de par:
Nuestro precio:€12,83
Quien compró este articulo también compró
Motor paso a paso Nema 17 doble eje bipolar 1,8 grados 44 Ncm (62,3 oz.in) 1,68 A 2,8 V 42 x 48 mm 4 cables
Este motor paso a paso bipolar Nema 17 con un ángulo de paso de 1,8 grados y un tamaño de 42x42x48 mm. Tiene 4 cables, cada fase consume 1,68 A, con un par de retención de 44 Ncm (62,3 oz.in).
Especificación eléctrica
Número de pieza del fabricante: 17HS19-1684D
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 44 Ncm (62,3 oz.in)
Corriente nominal/fase: 1,68A
Resistencia de fase: 1,65 ohmios
Inductancia: 2,8 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 42 x 42 mm
Longitud del cuerpo: 48 mm
Diámetro del eje: Φ5mm
Longitud del eje delantero: 24 mm
Longitud del eje trasero: 13 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 390g
Conexión
A+ | A- | B+ | B- |
Negro | Verde | Rojo | Azul |
Especificación eléctrica | |
---|---|
Bipolar/Unipolar | Bipolar |
Par de retención (Ncm) | 44 |
Par de retención (oz.in) | 62,3 |
Inductancia(mH) | 2,8 |
Resistencia de fase(ohmios) | 1,65 |
Corriente nominal (A) | 1,68 |
Ángulo de paso(°) | 1,8 |
Especificación física | |
Longitud del cuerpo(mm) | 48 |
Tamaño del marco(mm) | 42x42 |
Eje simple/eje doble | Doble eje |
Tipo de eje | O |
Diámetro del eje(mm) | 5 |
Longitud del eje(mm) | 24 |
Número de cables | 4 |
Longitud del cable(mm) | 500 |
Peso(gramos) | 400 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
