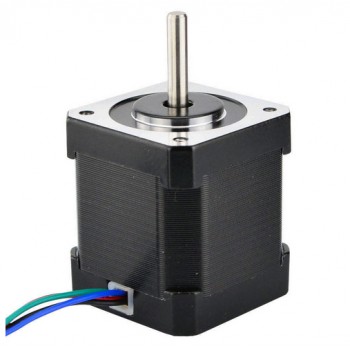

3 Piezas Motor paso a paso Nema 17 bipolar 2 fases 2,8 V 59 Ncm 2A 42x48mm 4 cable
Esta es una versión actualizada del motor paso a paso nema 17 con un par de retención de 59 Ncm (83,55oz.in). Basándonos en la versión anterior, hemos alargado la longitud del cable del motor a 1 metro y hemos añadido un conector hembra Harwin de 4 pines y paso de 0,1" (2,54 mm) en el extremo del cable. Es ideal para impresoras 3D, así como CNC y robótica. aplicaciones
El paquete incluye: 3 x 17HS19-2004S1
Especificación eléctrica
- Número de pieza del fabricante: 17HS19-2004S1
- Tipo de motor: paso a paso bipolar
- Ángulo de paso: 1,8 grados
- Par de sujeción: 59 Ncm (83.55 oz.in)
- Corriente nominal/fase: 2.0A
- Resistencia de fase: 1,4 ohmios
- Inductancia: 3.0mH ± 20%(1KHz)
Especificación física
- Tamaño del marco: 42 x 42 mm
- Longitud del cuerpo: 48 mm
- Diámetro del eje: Φ5mm
- Longitud del eje: 24 mm
- Longitud del corte en D: 15 mm
- Número de clientes potenciales: 4
- Longitud del cable: 1000 mm
- Peso: 390g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
Recursos
- Hoja de datos completa: 17HS19-2004S1.pdf
- Curva de par: 17HS19-2004S1 Curva de par.pdf
- 17HS19-2004S1.STEP
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 59 |
| Par de retención (oz.in) | 84 |
| Inductancia(mH) | 3 |
| Resistencia de fase(ohmios) | 1.4 |
| Corriente nominal (A) | 2 |
| Ángulo de paso(°) | 1.8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 48 |
| Tamaño del marco(mm) | 42x42 |
| Longitud del cable(mm) | 1000 |
| Número de cables | 4 |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 24 |
| Tipo de eje | corte D |
| Eje simple/eje doble | Eje simple |
| Peso(gramos) | 400 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
