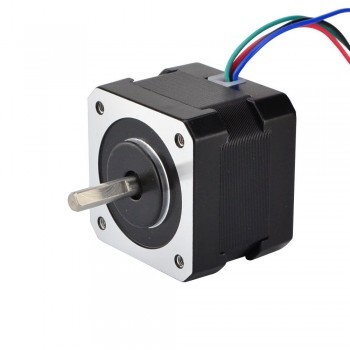

Motor paso a paso bipolar Nema 17 12V 1,8 grados 26 Ncm 0,4A 42 x 42 x 34 mm 4 cables
Este motor paso a paso bipolar Nema 17 es uno de los modelos más populares, con un ángulo de paso de 1,8 grados y un tamaño de 42x42x34 mm. Tiene 4 hilos con cable de 1 m y conector de paso de 2,54 mm, cada fase consume una corriente de 0,4 A a 12 V, con un par de retención de 26 Ncm (36,82 oz.in).
Especificación eléctrica
- Número de pieza del fabricante: 17HS13-0404S1
- Tipo de motor: paso a paso bipolar
- Ángulo de paso: 1,8 grados
- Par de sujeción: 26 Ncm (36,82 oz.in)
- Corriente nominal/fase: 0.4A
- Resistencia de fase: 30 ohmios
- Inductancia: 37mH ± 20%(1KHz)
Especificación física
- Tamaño del marco: 42 x 42 mm
- Longitud del cuerpo: 34 mm
- Diámetro del eje: Φ5mm
- Longitud del eje: 20 mm
- Longitud del corte en D: 15 mm
- Número de clientes potenciales: 4
- Longitud del cable: 1000 mm
- Peso: 230g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
Recursos
- Hoja de datos completa: 17HS13-0404S1.pdf
- Curva de par: 17HS13-0404S1_Torque_Curve.pdf
- 17HS13-0404S1.STEP
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 26 |
| Par de retención (oz.in) | 36.8 |
| Inductancia(mH) | 37 |
| Resistencia de fase(ohmios) | 30 |
| Corriente nominal (A) | 0.4 |
| Ángulo de paso(°) | 1.8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 34 |
| Tamaño del marco(mm) | 42x42 |
| Longitud del cable(mm) | 1000 |
| Número de cables | 4 |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 20 |
| Tipo de eje | corte D |
| Eje simple/eje doble | Eje simple |
| Peso(gramos) | 280 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
