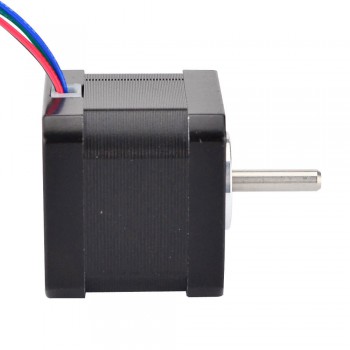

Motor paso a paso Nema 17 bipolar 0,9 grados 36 Ncm 0,9 A 5,4 V 42x42x40mm 4 cables
Este motor paso a paso bipolar Nema 17 con ángulo de paso de 0,9 grados y tamaño 42x42x39mm. Tiene 4 cables, cada fase consume una corriente de 0,9 A, con un par de retención de 36 Ncm (51 oz.in).
Especificación eléctrica
- Número de pieza del fabricante: 17HM15-0904S
- Tipo de motor: paso a paso bipolar
- Ángulo de paso: 0,9 grados
- Par de sujeción: 36 Ncm (51 oz.in)
- Corriente nominal/fase: 0.9A
- Resistencia de fase: 6,0 ohmios
- Inductancia: 12,0 mH ± 20 % (1 KHz)
Especificación física
- Tamaño del marco: 42 x 42 mm
- Longitud del cuerpo: 40 mm
- Diámetro del eje: Φ5mm
- Longitud del eje: 22 mm
- Longitud del corte en D: 15 mm
- Número de clientes potenciales: 4
- Longitud del cable: 300 mm
- Peso: 280g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
Recursos
- Hoja de datos completa: 17HM15-0904S.pdf
- Curva de par: 17HM15-0904S Curva de par.pdf
- 17HM15-0904S.STEP
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 36 |
| Par de retención (oz.in) | 51 |
| Inductancia(mH) | 12 |
| Resistencia de fase(ohmios) | 6 |
| Corriente nominal (A) | 0.9 |
| Ángulo de paso(°) | 0.9 |
| Especificación física | |
| Longitud del cuerpo(mm) | 40 |
| Tamaño del marco(mm) | 42x42 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | corte D |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 22 |
| Número de cables | 4 |
| Longitud del cable(mm) | 300 |
| Peso(gramos) | 300 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
