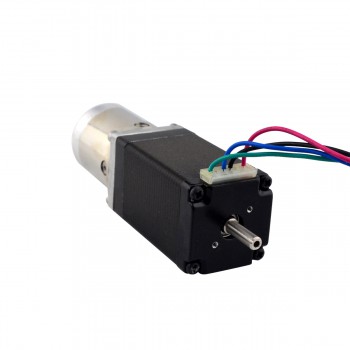

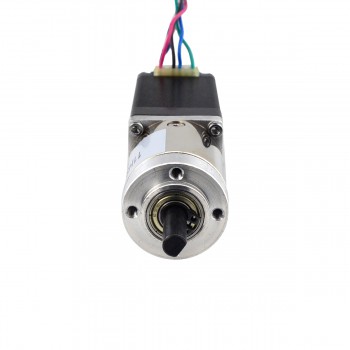

Motor paso a paso con engranaje Nema 11 longitud 51 mm 1,8 grados 14 Ncm 0,67 A 8,04 V con caja de cambios 14:1
Este motor paso a paso Nema 11 con cuerpo de 51 mm y corriente nominal de 0,67 A, integró una Reductor planetario de relación de transmisión de 13,73: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.
Especificación eléctrica
- Número de pieza del fabricante: 11HS20-0674D-PG14
- Tipo de motor: paso a paso bipolar
- Par de sujeción: 14 Ncm (19,88 oz.in)
- Corriente nominal/fase: 0.67A
- Resistencia de fase: 12 ohmios
- Inductancia: 6.5mH±20%(1KHz)
Especificaciones de la caja de cambios
- Tipo de caja de cambios: Planetario
- Relación de transmisión: 13,73: 1
- Eficiencia: 80%
- Contragolpe sin carga: <=3 grado
- Par máximo permitido: 3 N.m (425 oz.in)
- Momento de torsión admisible: 5 N.m (708 oz.in)
- Carga axial máxima del eje: 5N
- Carga radial máxima del eje: 25N
Especificación física
- Tamaño del marco: 28 x 28 mm
- Longitud del motor: 51 mm
- Reductor Longitud: 35 mm
- Diámetro del eje delantero: Φ6 mm
- Longitud del eje delantero: 18 mm
- Longitud del corte en D frontal: 12 mm
- Diámetro del eje trasero: Φ4 mm
- Longitud del eje trasero: 12 mm
- Número de clientes potenciales: 4
- Longitud del cable: 500 mm
- Peso: 400g
Conexión
A+ | A- | B+ | B- |
Negro | Verde | Rojo | Azul |
Recursos
- Hoja de datos completa: 11HS20-0674D-PG14.pdf
- 11HS20-0674D-PG14.STEP
Especificación de caja de cambios | |
---|---|
Eficiencia | 81% |
Relación de transmission | 13.73:1 |
Longitud de la caja de cambios(mm) | 35 |
Tipo de caja de cambios | Planetario de precision |
Holgura sin carga(Max.°) | 1 |
Máx. par admisible(Ncm) | 300 |
Máx. par admisible(oz.in) | 424.92 |
Par admisible de momento(Ncm) | 500 |
Par admisible de momento(oz.in) | 708.2 |
Carga axial máxima del eje(N) | 5 |
Carga radial máxima del eje(N) | 25 |
Especificación del motor | |
Bipolar/Unipolar | Bipolar |
Par de retención sin caja de cambios(Ncm) | 14 |
Par de retención sin caja de cambios(oz.in) | 19.83 |
Inductancia(mH) | 6.5 |
Longitud del cable(mm) | 500 |
NEMA Tamaño | Nema 11 |
Número de cables | 4 |
Resistencia de fase(ohmios) | 12 |
Corriente nominal (A) | 0.67 |
Diámetro del eje(mm) | 6 |
Longitud del eje(mm) | 18 |
Tipo de eje | corte D |
Eje simple/eje doble | Doble eje |
Especificación física | |
Peso(gramos) | 400 |
