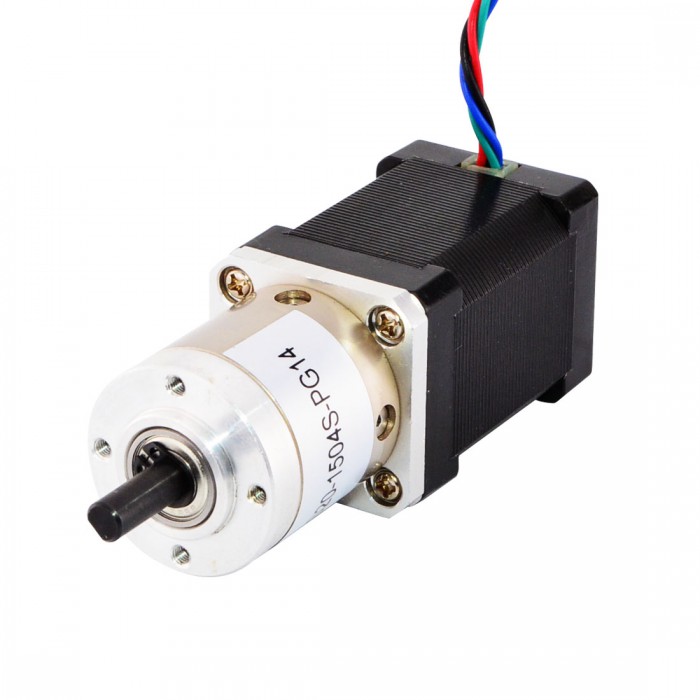

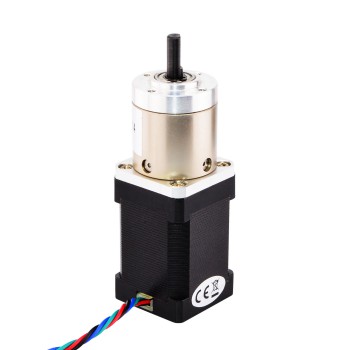

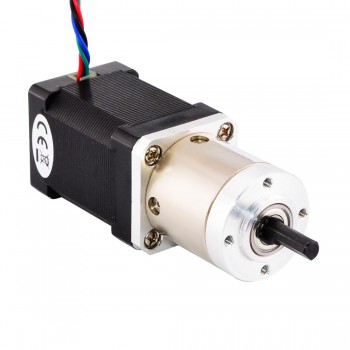

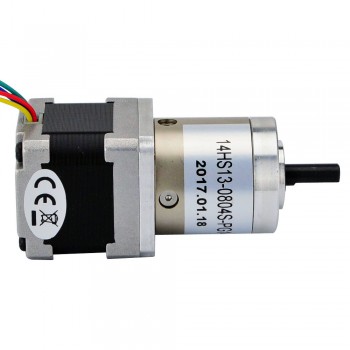

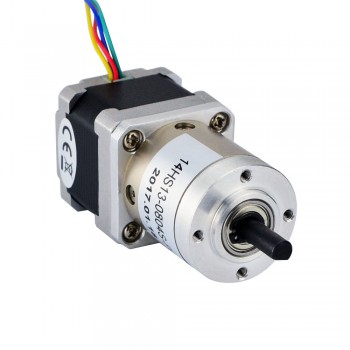

Motor paso a paso con engranaje Nema 14 bipolar longitud 52 mm con relación de engranaje 14: 1 Caja de cambios planetaria
Este motor paso a paso Nema 14 con cuerpo de 52 mm y corriente nominal de 1,5 A, integró una Reductor planetario de relación de transmisión de 13,73:1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.
Especificación eléctrica
- Número de pieza del fabricante: 14HS20-1504S-PG14
- Tipo de motor: paso a paso bipolar
- Ángulo de paso: 0,13 grados
- Par motor sin caja de cambios: 40 Ncm (56,6 oz.in)
- Corriente nominal/fase: 1.5A
- Resistencia de fase: 2,8 ohmios
- Inductancia: 3,8 mH ± 20 % (1 KHz)
Especificaciones de la caja de cambios
- Tipo de caja de cambios: Planetario
- Relación de transmisión: 13,73: 1
- Eficiencia: 80%
- Huelgo sin carga: <= 3 grado
- Par máximo permitido: 3 Nm (424.83oz.in)
- Momento de par admisible: 5 Nm (708.06oz.in)
- Carga axial máxima del eje: 50N
- Carga radial máxima del eje: 100N
Especificaciones físicas
- Tamaño del marco: 35 x 35 mm
- Longitud del motor: 52 mm
- Reductor Longitud: 36,8 mm
- Diámetro del eje: Φ6mm
- Longitud del eje: 18 mm
- Longitud del corte en D: 12 mm
- Número de clientes potenciales: 4
- Longitud del cable: 400 mm
- Peso: 400g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
Recursos
- Hoja de datos completa: 14HS20-1504S-PG14.pdf
- 14HS20-1504S-PG14.STEP
| Especificación de caja de cambios | |
|---|---|
| Eficiencia | 80% |
| Relación de transmission | 13.73:1 |
| Longitud de la caja de cambios(mm) | 36.8 |
| Tipo de caja de cambios | Planetario de precision |
| Holgura sin carga(Max.°) | 1 |
| Máx. par admisible(Ncm) | 400 |
| Máx. par admisible(oz.in) | 566.4 |
| Par admisible de momento(Ncm) | 800 |
| Par admisible de momento(oz.in) | 1132.9 |
| Carga axial máxima del eje(N) | 50 |
| Carga radial máxima del eje(N) | 100 |
| Especificación del motor | |
| Bipolar/Unipolar | Bipolar |
| Par de retención sin caja de cambios(Ncm) | 40 |
| Par de retención sin caja de cambios(oz.in) | 56.6 |
| Inductancia(mH) | 3.8 |
| Longitud del cable(mm) | 400 |
| Motor Length(mm) | 52 |
| NEMA Tamaño | Nema 14 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 2.8 |
| Corriente nominal (A) | 1.5 |
| Diámetro del eje(mm) | 6 |
| Longitud del eje(mm) | 18 |
| Tipo de eje | corte D |
| Eje simple/eje doble | Eje simple |
| Especificación física | |
| Peso(gramos) | 400 |
