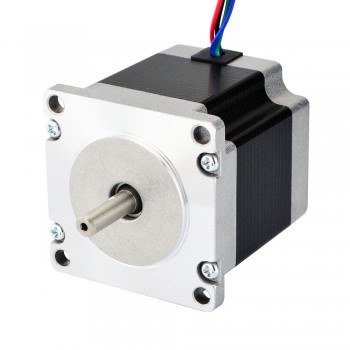

Motor paso a paso Nema 23 bipolar 1,8 grados 1,16 Nm 1,5 A 5,4 V 57x57x56mm 4 cables
Este motor paso a paso bipolar Nema 23 con ángulo de paso de 1,8 grados y tamaño 57x57x56mm. Tiene 4 cables, cada fase consume 1,5 A, con un par de retención de 1,16 Nm (164,3 oz.in).
Especificación eléctrica
Número de pieza del fabricante: 23HS22-1504S
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 1,16 Nm (164,3 oz.in)
Corriente nominal/fase: 1,5A
Resistencia de fase: 3,6 ohmios
Inductancia: 13mH ± 20%(1KHz)
Especificación física
Tamaño del marco: 57 x 57 mm
Longitud del cuerpo: 56 mm
Diámetro del eje: Φ6,35mm
Longitud del eje: 21 mm
Longitud del corte en D: 15 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 0,7 kg
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 116 |
| Par de retención (oz.in) | 164,3 |
| Inductancia(mH) | 13 |
| Resistencia de fase(ohmios) | 3,6 |
| Corriente nominal (A) | 1,5 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 56 |
| Tamaño del marco(mm) | 57x57 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | corte D |
| Diámetro del eje(mm) | 6,35 |
| Longitud del eje(mm) | 21 |
| Número de cables | 4 |
| Longitud del cable(mm) | 1000 |
| Peso(gramos) | 700 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
