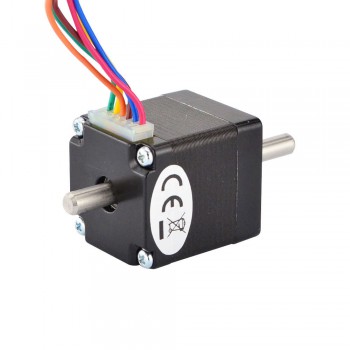

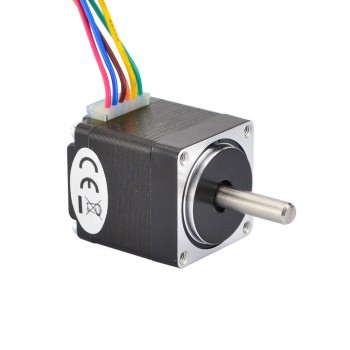

Motor paso a paso Nema 11 de doble eje unipolar 1,8 grados 4,3 Ncm 0,95A 2,7V 28x31mm 6 cables
Este motor paso a paso unipolar con un ángulo de paso de 1,8 grados y un tamaño de 28x28x31,5 mm. Tiene 6 cables, cada fase consume 0,95 A a 2,66 V, con un par de retención de 4,3 Ncm (6,1 oz.in). Un eje trasero de 10mm era para encoder o igual.
Especificación eléctrica
- Número de pieza del fabricante: 11HS12-0956D
- Tipo de motor: paso a paso unipolar
- Ángulo de paso: 1,8 grados
- Par de sujeción: 4,3 Ncm (6,1 oz.in)
- Corriente nominal/fase: 0.95A
- Resistencia de fase: 2,8 ohmios
- Inductancia: 1mH ± 20%(1KHz)
Especificación física
- Tamaño del marco: 28 x 28 mm
- Longitud del cuerpo: 31,5 mm
- Diámetro del eje: Φ5mm
- Longitud del eje delantero: 20 mm
- Longitud del eje trasero: 10 mm
- Número de clientes potenciales: 6
- Longitud del cable: 300 mm
- Peso: 110g
Conexión
| A+ | O+ | A- | B+ | O- | B- |
| ROJO | NEGRO | AMARILLO | AZUL | Naranja | VERDE |
Recursos
- Hoja de datos completa: 11HS12-0956D.pdf
- Curva de par: 11HS12-0956D Curva de par.pdf
- 11HS12-0956D.STEP
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Unipolar |
| Par de retención (Ncm) | 4.3 |
| Par de retención (oz.in) | 6.1 |
| Inductancia(mH) | 1 |
| Resistencia de fase(ohmios) | 2.8 |
| Corriente nominal (A) | 0.95 |
| Ángulo de paso(°) | 1.8 |
| Especificación del motor | |
| Longitud del cuerpo(mm) | 31.5 |
| Especificación física | |
| Tamaño del marco(mm) | 28x28 |
| Eje simple/eje doble | Doble eje |
| Tipo de eje | O |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 20 |
| Número de cables | 6 |
| Longitud del cable(mm) | 300 |
| Peso(gramos) | 110 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
