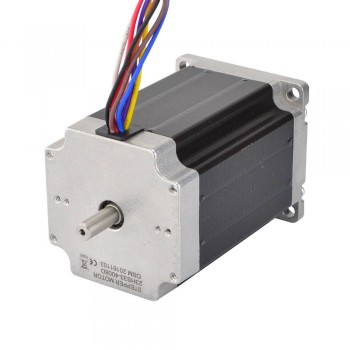

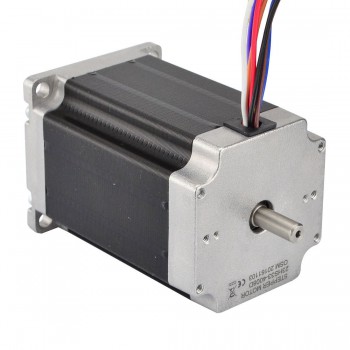

Motor paso a paso Nema 23 de doble eje unipolar/bipolar 1,8 grados 2,83 Nm 4A 57x84 mm 8 cables
Este motor paso a paso nema 23 con ángulo de paso de 1,8 grados y tamaño 57x57x84mm. Tiene 8 hilos, los cuales tienen tres opciones de conexión: Unipolar o Bipolar (Serie) o Bipolar (Paralelo), puedes elegir el tipo que desees. Su par de torsión debe alcanzar 2,0 Nm (283 oz.in) con conexión unipolar y 2,83 Nm (400 oz.in) con conexión bipolar. Un eje trasero puede montar encoder, volante o equivalentes.
Especificación eléctrica
- Número de pieza del fabricante: 23HS33-4008D
- Tipo de motor: Unipolar/Bipolar
- Ángulo de paso: 1,8 grados
- Par de retención (bipolar): 2,83 Nm (400 oz.in)
- Par de retención (unipolar): 2,0 Nm (283 oz.in)
- Corriente nominal (serie bipolar): 2.83A
- Corriente nominal (paralelo bipolar): 5.66A
- Corriente nominal (unipolar): 4.0A
- Resistencia de fase (serie bipolar): 1,6 ohmios
- Resistencia de fase (paralelo bipolar): 0,4 ohmios
- Resistencia de fase (unipolar): 0,8 ohmios
- Inductancia (serie bipolar): 7,2 mH ± 20 % (1 KHz)
- Inductancia (Bipolar Paralelo): 1.8mH ± 20%(1KHz)
- Inductancia (Unipolar): 1.8mH ± 20%(1KHz)
Especificación física
- Tamaño del marco: 57 x 57 mm
- Longitud del cuerpo: 84 mm
- Diámetro del eje: Φ6.35mm
- Longitud del eje delantero: 21 mm
- Longitud del corte en D: 15 mm
- Longitud del eje trasero: 15 mm
- Número de clientes potenciales: 8
- Longitud del cable: 300 mm
- Peso: 1,13 kg
Conexión
| A+ | A- | C- | do+ | B+ | B- | D- | D+ |
| NEGRO | BLANCO | Marrón | Naranja | ROJO | Morado | AZUL | AMARILLO |
Recursos
- Hoja de datos completa: 23HS33-4008D.pdf
- Curva de par: 23HS33-4008D Torque Curve.pdf
- 23HS33-4008D.STEP
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar/Unipolar |
| Par de retención (Ncm) | 283 |
| Par de retención (oz.in) | 400 |
| Inductancia(mH) | 1.8 |
| Resistencia de fase(ohmios) | 0.4 |
| Corriente nominal (A) | 5.66 |
| Ángulo de paso(°) | 1.8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 84 |
| Tamaño del marco(mm) | 57x57 |
| Eje simple/eje doble | Doble eje |
| Tipo de eje | corte D |
| Diámetro del eje(mm) | 6.35 |
| Longitud del eje(mm) | 21 |
| Número de cables | 8 |
| Longitud del cable(mm) | 300 |
| Peso(gramos) | 1130 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
