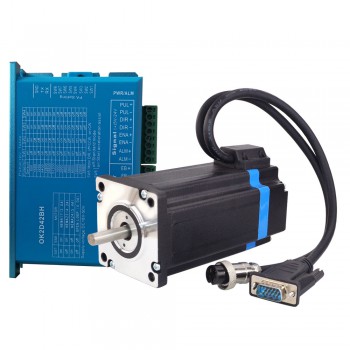

Kit de motor paso a paso de circuito cerrado de 1 eje 4,25 Nm 1,8 grados Nema 24 motor paso a paso de circuito cerrado y controlador

Este kit CNC incluye:
1 x Controlador paso a paso de circuito cerrado 0~5.6A 18~70VDC para motor paso a paso Nema 17, Nema 23, Nema 24

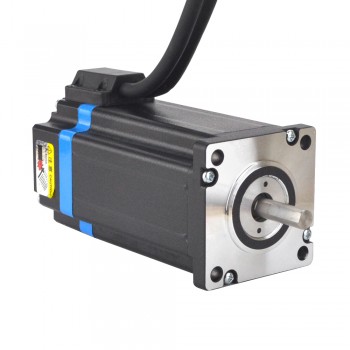

1 x Motor paso a paso de circuito cerrado Nema 24 4.25Nm/601.97oz.in Codificador 1000CPR
1 cable de extensión de codificador de 1,7 m (67") de largo para controlador paso a paso de bucle cerrado
1 cable de extensión de motor RV-4 AWG20 de 1,7 m (67") de largo con enchufe de aviación GX16 para motores paso a paso de circuito cerrado Nema 23 y 24 (solo para motores modelo con enchufe de aviación);

Especificación del motor:

• Número de pieza del fabricante: 24HS40-5804D-E1000
• Tipo de motor: motor paso a paso bipolar
• Ángulo de paso: 1.8 grados
• Tamaño del marco: 60 x 60mm
• Par de retención: 4.25 N.m(601.97 oz.in)
• Corriente nominal/fase: 5.8 A
• Diámetro del eje: Φ8 mm
• Longitud completa del eje con corte en D: 25 mm
• Resistencia de fase: 0.82 ohm
• Inductancia: 2.7 mH ± 20%(1KHz)
• Número de cables: 4
• Longitud del cable: 300 mm
• Voltaje de conducción: 5V
• Corriente de salida: 55mA
• Resolución : 1000ppr
• Señal de salida: 2 canales
• Diámetro del agujero: Φ8mm
• Frecuencia de salida : ≤1MHz
• Velocidad de carrera : ≤5000rpm
• Protección de la PI : IP20

Conexión

Especificación del controlador:

Características clave:
Lazo cerrado, elimina la pérdida de sincronización.
Rango operativo más amplio: mayor par y mayor velocidad
Calentamiento reducido del motor y más eficiente
Movimiento suave y ruido de motor súper bajo
No necesita un alto margen de torsión
Sin Tuning y siempre estable
Respuesta rápida, sin demoras y casi sin tiempo de liquidación
Alto par al arrancar y a baja velocidad, alta rigidez en parado
Ofrezca un rendimiento similar al de un servo a un costo mucho menor;



Parámetros de rendimiento:
Adoptando un nuevo chip DSP de doble núcleo dedicado de control de motor de 32 bits;
Adoptar algoritmos avanzados de control de circuito cerrado de corriente vectorial, velocidad y posición;
La corriente estática y la relación de corriente dinámica se pueden configurar automáticamente;
El motor viene con un codificador de alta precisión de 1000 líneas;
Entrada de señal diferencial aislada por optoacoplador;
La frecuencia de respuesta al impulso puede alcanzar hasta 300 KHZ;
Subdividido en 16 configuraciones (400~51200) para cumplir con los requisitos de la mayoría de los clientes;
Tiene varias funciones de protección como sobrecorriente, sobretensión, sobrevelocidad, sobrecalentamiento y error de seguimiento excesivo.


Especificaciones:
Modelo:OK2D42BH
Corriente máxima de salida: 0~5.6A
Voltaje de entrada: +18~70 VCC (típico 36 VCC)
Corriente de señal lógica: 7 ~ 16 mA (típica 10 mA)
Frecuencia de entrada de pulso: 0 ~ 200 kHz
Micropaso(Pasos/rev.):400~51200ppr
Corriente del codificador: 50 mA.
Resistencia de aislamiento: 500MΩ
Peso: 580g;


Entorno operativo y otras especificaciones:
Enfriamiento: Enfriamiento Natural o Enfriamiento Forzado
Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos.
Temperatura ambiente: 0 ℃ － 50 ℃
Humedad: <80%RH (sin condensación, sin escarcha)
Temperatura de funcionamiento: 70 ℃ MÁX.
Vibración: 5,9 m/s2 máx.
Temperatura de almacenamiento: -20 ℃ －+80 ℃;

Recursos

Hoja de datos del motor: 24HS40-5804D-E1000.pdf

Curva de par motor: 24HS40-5804D-E1000_Torque_Curve.pdf

Manual del conductor: OK2D42BHmanual.pdf
