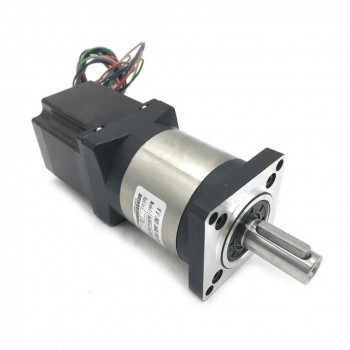

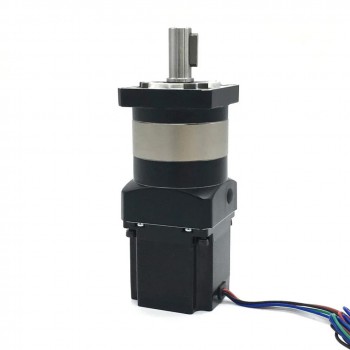

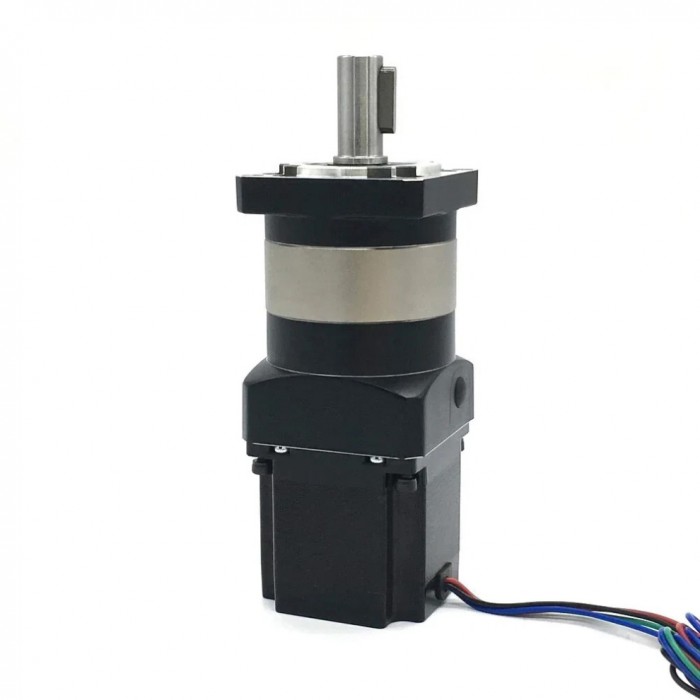

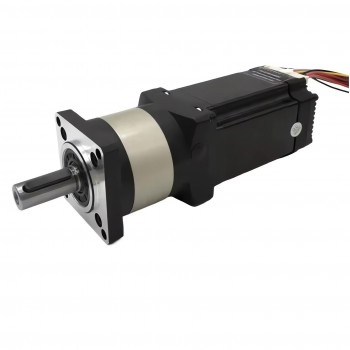

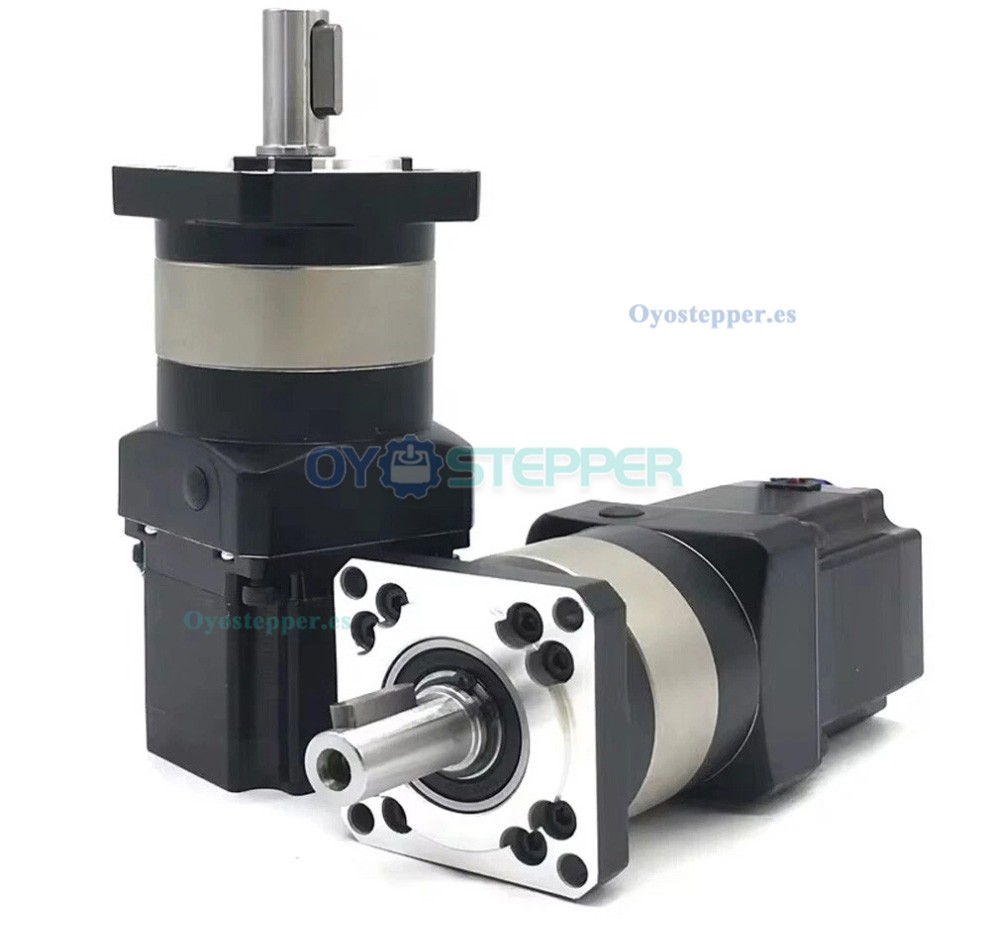

Serie DLF Reductor de velocidad planetario con motor paso a paso Nema 23 de 1,8° y 1,2 nm

Serie DLF Reductor de velocidad planetario con motor paso a paso Nema 23 de 1,8° y 1,2 nm

Especificaciones:

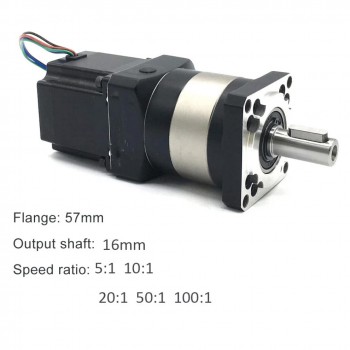

Relación de velocidad:
1 etapa (L1): 4:1 / 5:1 / 7:1 / 10:1
2 etapas (L2): 16:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1;

Holgura:
L1: ≤ 20 minutos de arco
L2: ≤ 40 minutos de arco;

Par de salida nominal:
27 N·m (4:1)
29 N·m (5:1)
19 N·m (7:1)
8 N·m (10:1)
30 N·m (16:1 / 20:1 / 40:1)
33 N·m (25:1 / 35:1 / 50:1);

Eficiencia y tamaño:
Eficiencia a plena carga: L1 ≥95%, L2 ≥90%

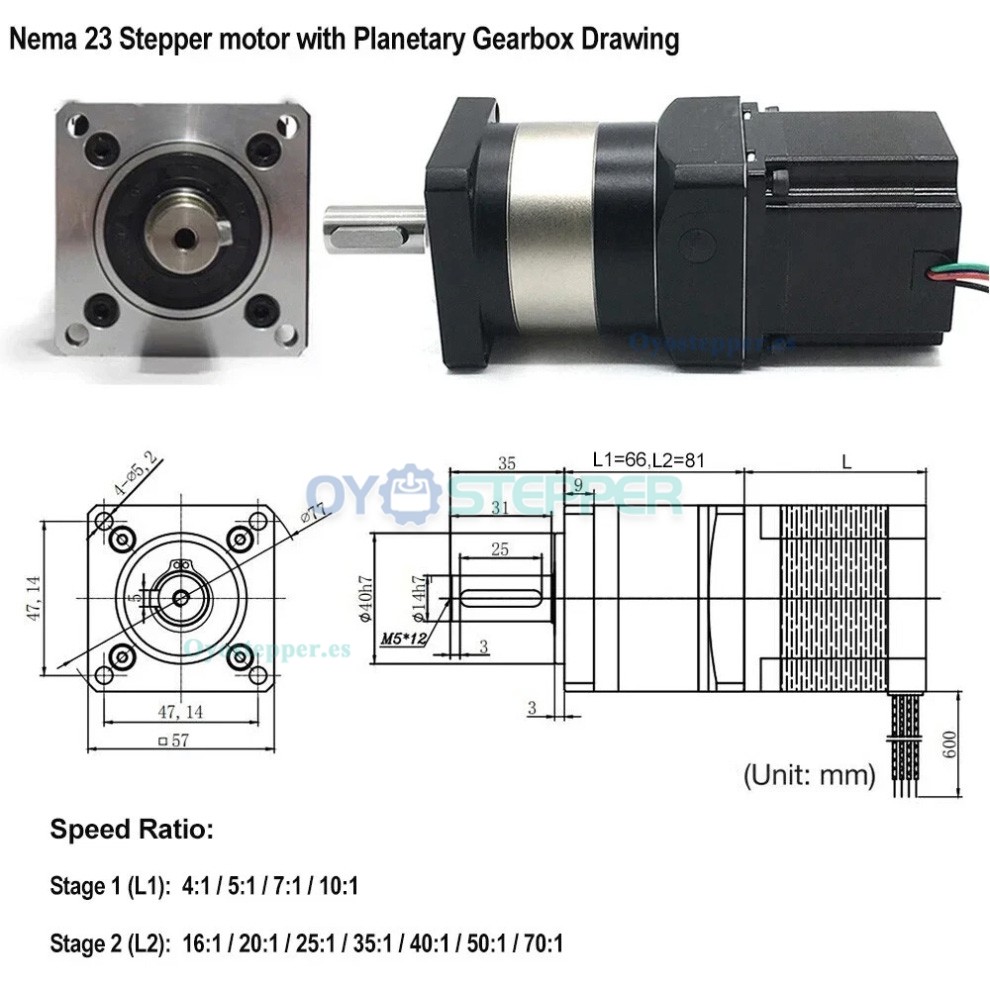

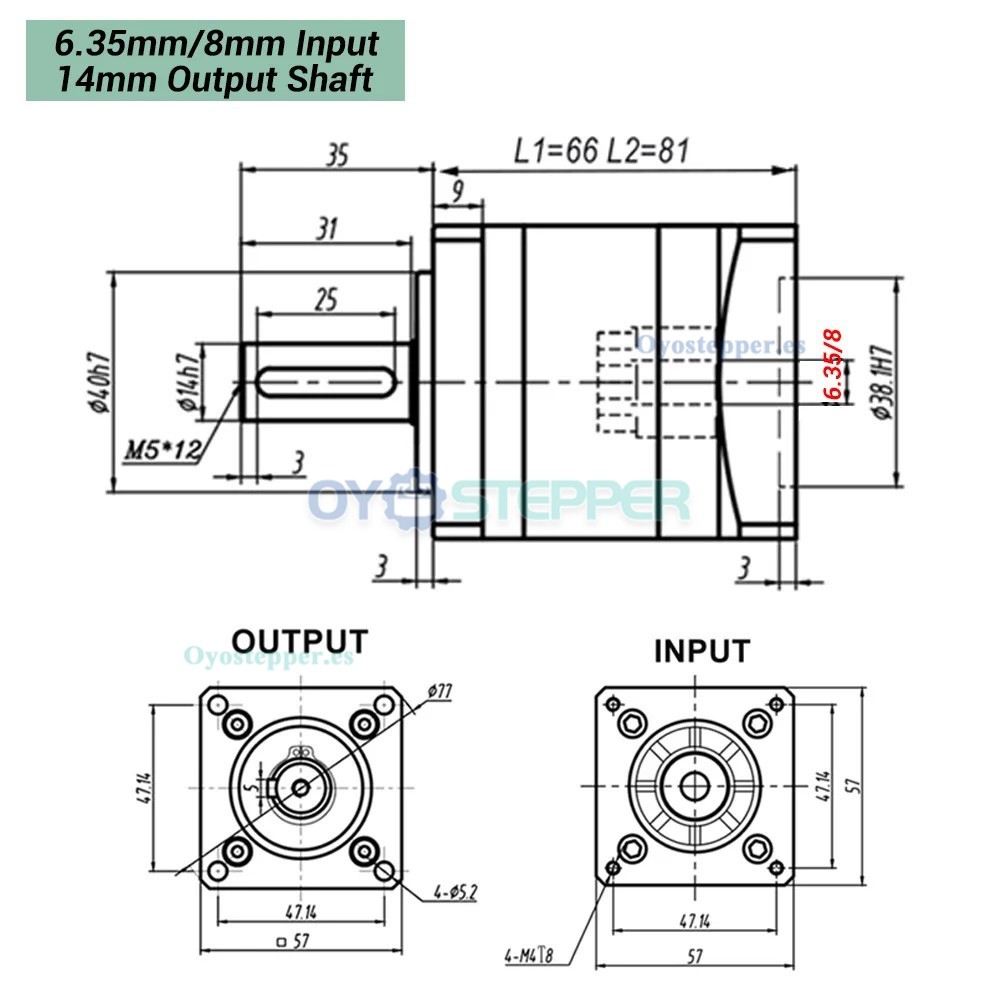

Longitud del cuerpo: L1 = 66 mm, L2 = 81 mm;

Capacidad de carga y velocidad:
Fuerza radial máxima: 320 N
Fuerza axial máxima: 240 N
Velocidad máxima de entrada: 4000 rpm
Velocidad de entrada nominal: 3000 rpm;

Interfaz:

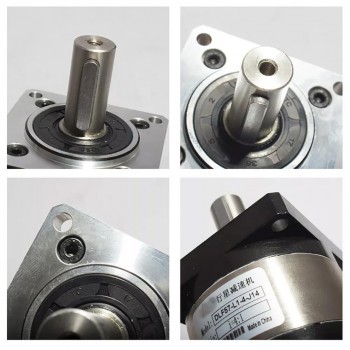

Eje de salida: 14 mm

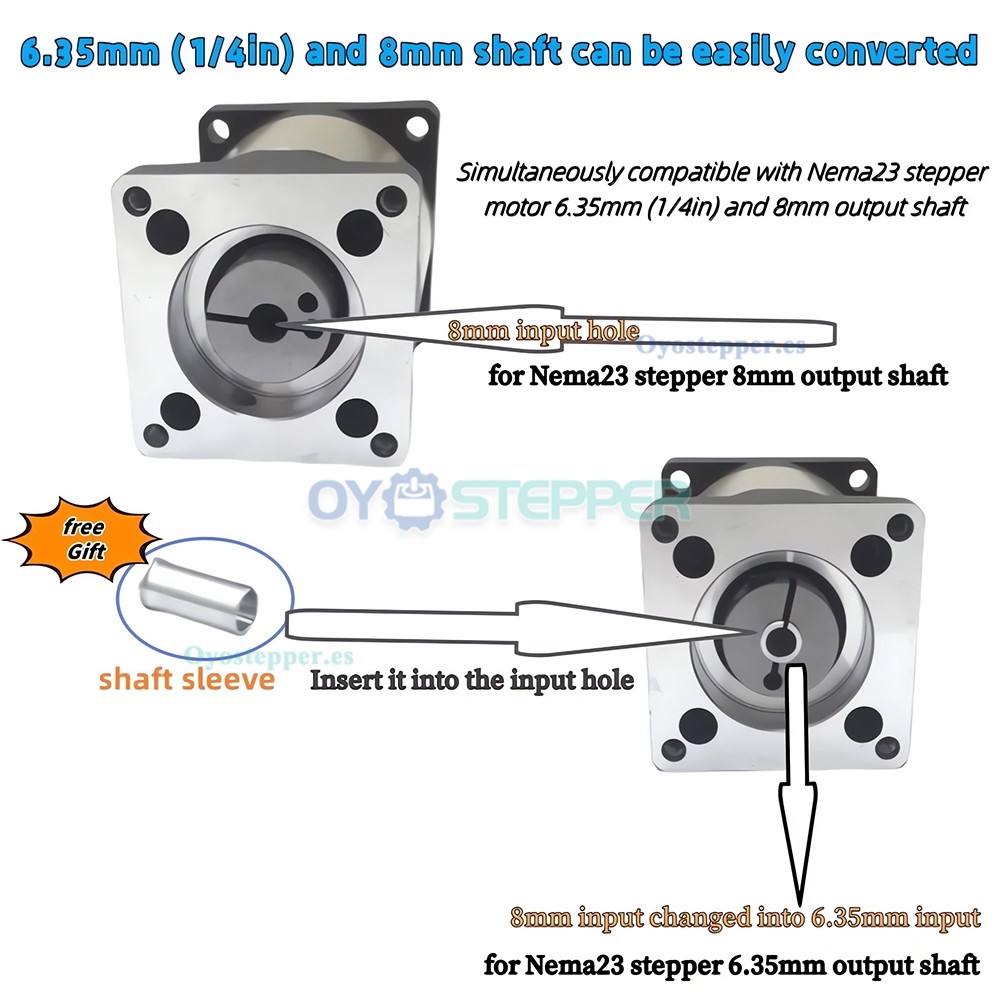

Collarín del eje: de 8 mm a 6,35 mm (para dispositivos que requieren un orificio de entrada de 6,35 mm);

Contenido del paquete:
1 × Caja de engranajes planetarios
1 × Chaveta
4 × Tornillos de instalación
1 × Collarín del eje (de 8 mm a 6,35 mm);

Especificaciones del motor paso a paso NEMA 23:
Modelo: 57HS5630A4D
Tamaño: 57 mm (NEMA 23)
Longitud del cuerpo: 56 mm (1,2 N·m)
Corriente: 3 A
Diámetro del eje: 8 mm
Fases: 2 fases, 4 cables
Ángulo de paso: 1,8°
Cableado: 1 metro
Configuración del controlador: TB6600 o DM556
