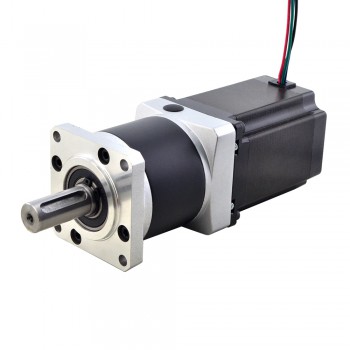

Motor paso a paso Nema 23 longitud bipolar 76 mm 1,89 Nm 2,9 A con caja de cambios planetaria 50:1 serie TQMG
Motor paso a paso Nema 23 longitud bipolar 76 mm 1,89 Nm 2,9 A con caja de cambios planetaria 50:1 serie TQMG
Este motor paso a paso de tamaño Nema 23 está equipado con una caja de engranajes de alta precisión de la serie TQMG. La relación de transmisión es 50: 1 y el Max. la reacción es de 50 minutos de arco. Es una excelente opción para aplicaciones que requieren buena precisión pero bajo costo.
Como acoplamiento de eje incorporado en la caja de cambios de la serie TQMG, puede cambiar el motor o la caja de cambios fácilmente.
Especificación eléctrica
Número de pieza del fabricante: 23HS30-2904S-TQMG50
Tipo de motor: paso a paso bipolar
Par de retención sin caja de cambios: 1,89 Nm (267,65 oz.in)
Corriente nominal/fase: 2.9A
Resistencia de fase: 1.13ohms
Inductancia: 4.8mH±20%(1KHz)
Especificaciones de la caja de cambios
Tipo de caja de cambios: Planetario TQMG
Relación de engranajes: 50: 1
Eficiencia: 90%
Contragolpe sin carga: <= 50 arcmin
Par máximo permitido: 20 Nm (221,27 lb-in)
Ruido: <=60dB
Clasificación impermeable: IP54
Vida útil: 20000 horas
Especificación física
Tamaño del marco: 57 x 57mm
Longitud del motor: 76,5 mm
Longitud de la caja de cambios: 68 mm
Tipo de eje de salida: Clave
Diámetro del eje de salida: Φ14 mm
Longitud del eje de salida: 34 mm
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
Recursos
- Hoja de datos complete:23HS30-2904S-TQMG50.pdf
- 23HS30-2904S.pdf
- TQMG23-G50-D8.pdf
- 23HS30-2904S_TQMG23-G50-D8.STEP
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 4.8 |
| Resistencia de fase(ohmios) | 1.13 |
| Corriente(A) | 2.9 |
| Par de retención sin caja de cambios(N.m) | 1.89 |
| Especificación física | |
| Longitud del cuerpo(mm) | 76.5 |
| Tamaño del marco(mm) | Nema 17 (42 x 42) |
| Número de cables | 4 |
| Diámetro del eje(mm) | 14 |
| Eje simple/eje doble | Eje simple |
| Tipo de caja de cambios | Planetario de precisión |
| Relación de transmission | 50 |
| Juego en vacío | <=50 arcmin |
| Tipo de eje de salida | Chavetero |
| Clasificación del IP | 40 |
