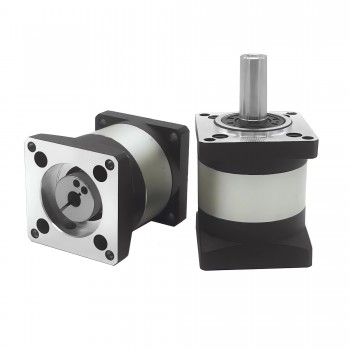

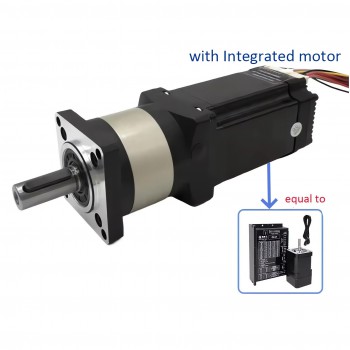

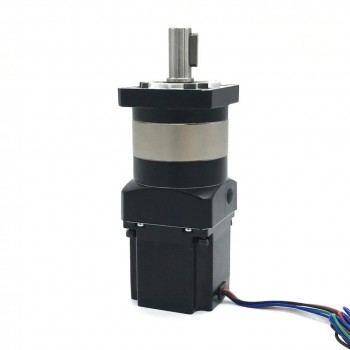

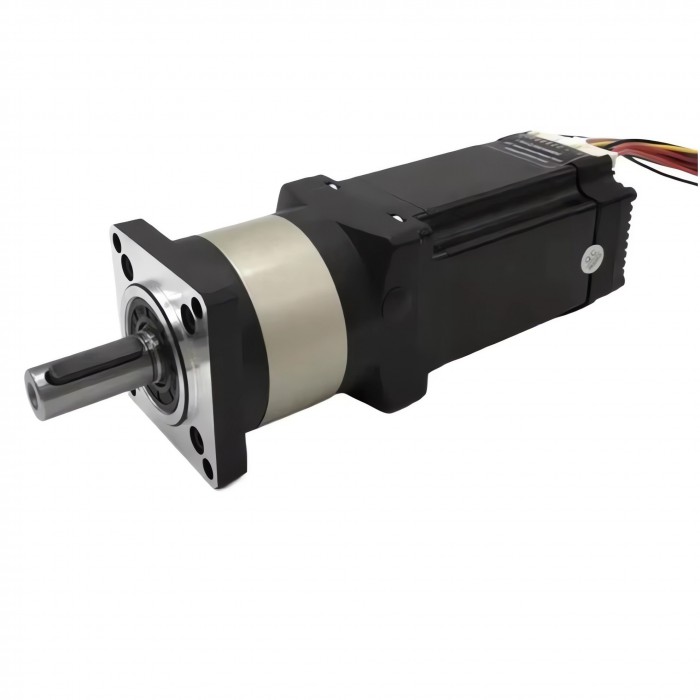

DLF Series Caja de engranajes planetarios con motor paso a paso NEMA23 integrado 2 Nm y salida 14mm

DLF Series Caja de engranajes planetarios con motor paso a paso NEMA23 integrado 2 Nm y salida 14mm

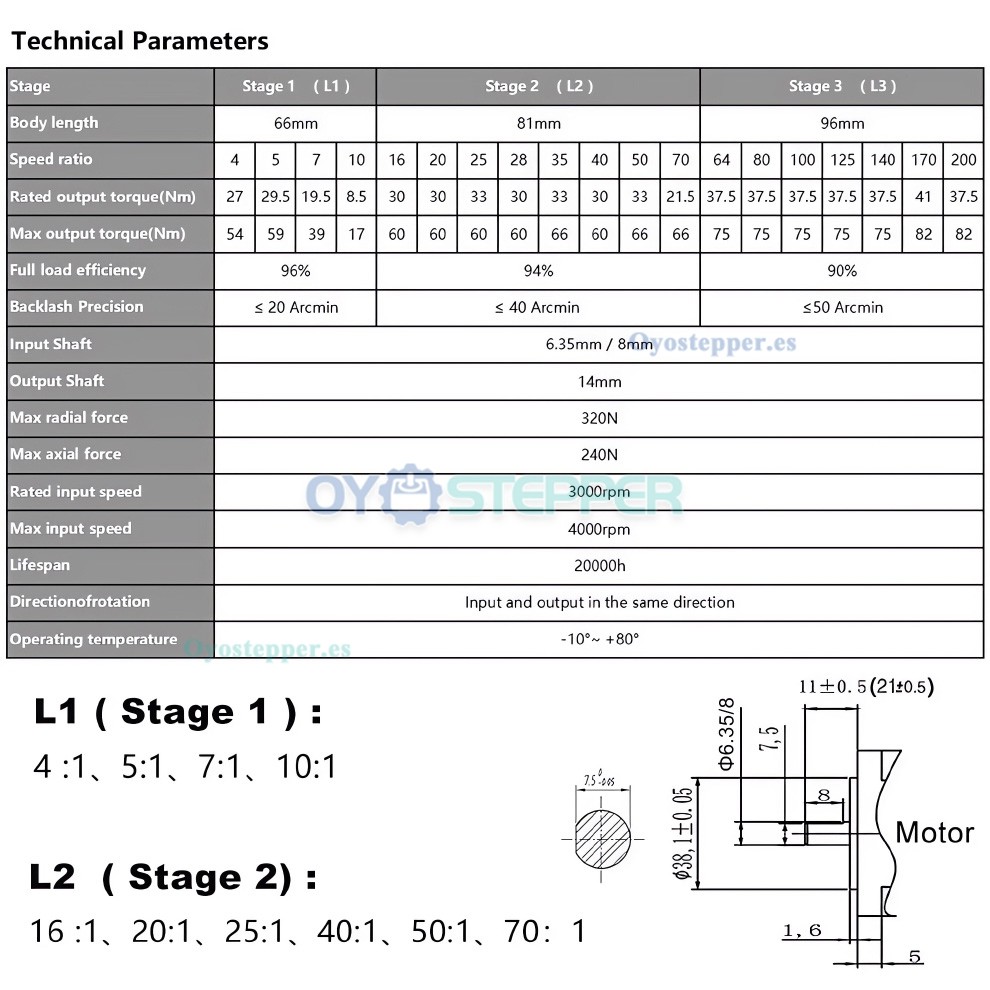

Especificaciones:
Relación de velocidad:
Monetapa (L1): 4:1 / 5:1 / 7:1 / 10:1
Dos etapas (L2): 16:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1

Holgura:
L1: ≤ 20 minutos de arco
L2: ≤ 40 minutos de arco

Par de salida nominal:
27 N·m (4:1)
29 N·m (5:1)
19 N·m (7:1)
8 N·m (10:1)
30 N·m (16:1 / 20:1 / 40:1)
33 N·m (25:1 / 35:1 / 50:1);

Eficiencia y tamaño:
Eficiencia a plena carga: L1 ≥ 95%, L2 ≥ 90%

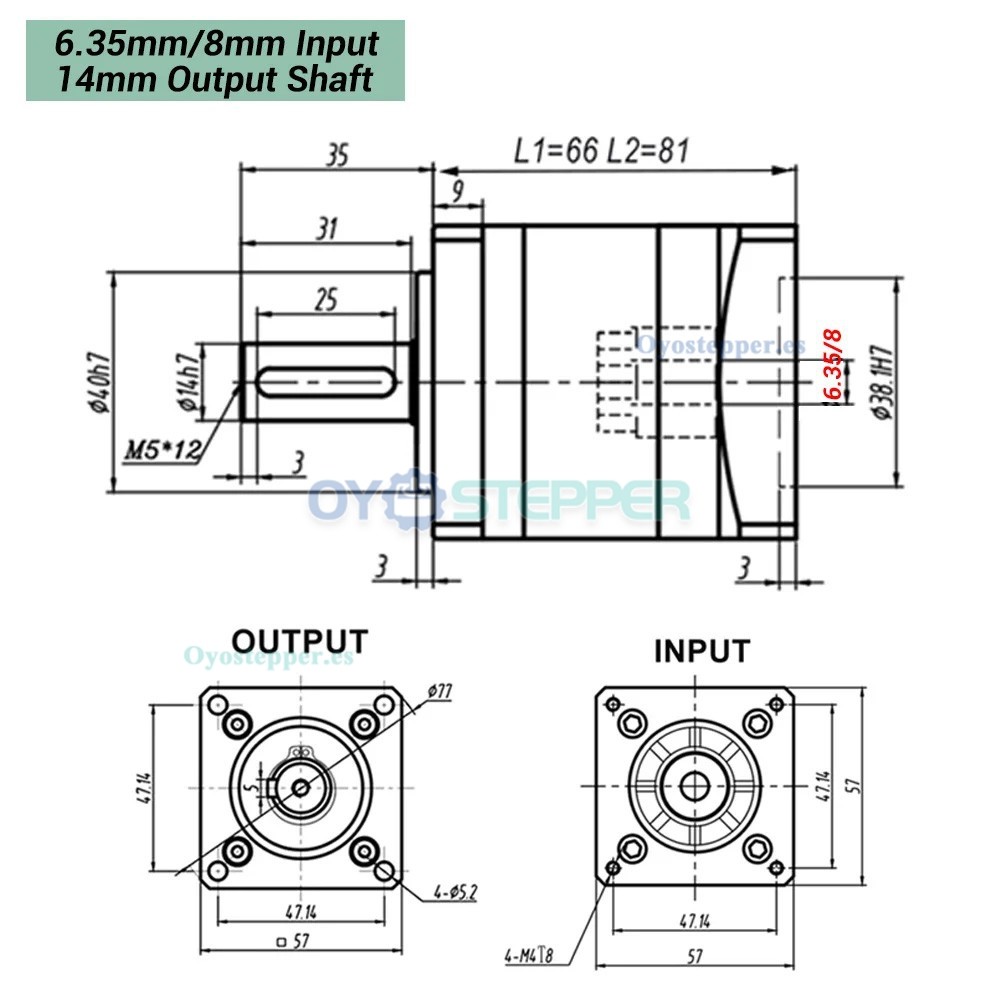

Longitud del cuerpo: L1 = 66 mm, L2 = 81 mm

Capacidad de carga y velocidad:
Fuerza radial máxima: 320 N
Fuerza axial máxima: 240 N
Velocidad máxima de entrada: 4000 rpm
Velocidad de entrada nominal: 3000 rpm;

Interfaz:
Diámetro del eje de salida: 14 mm

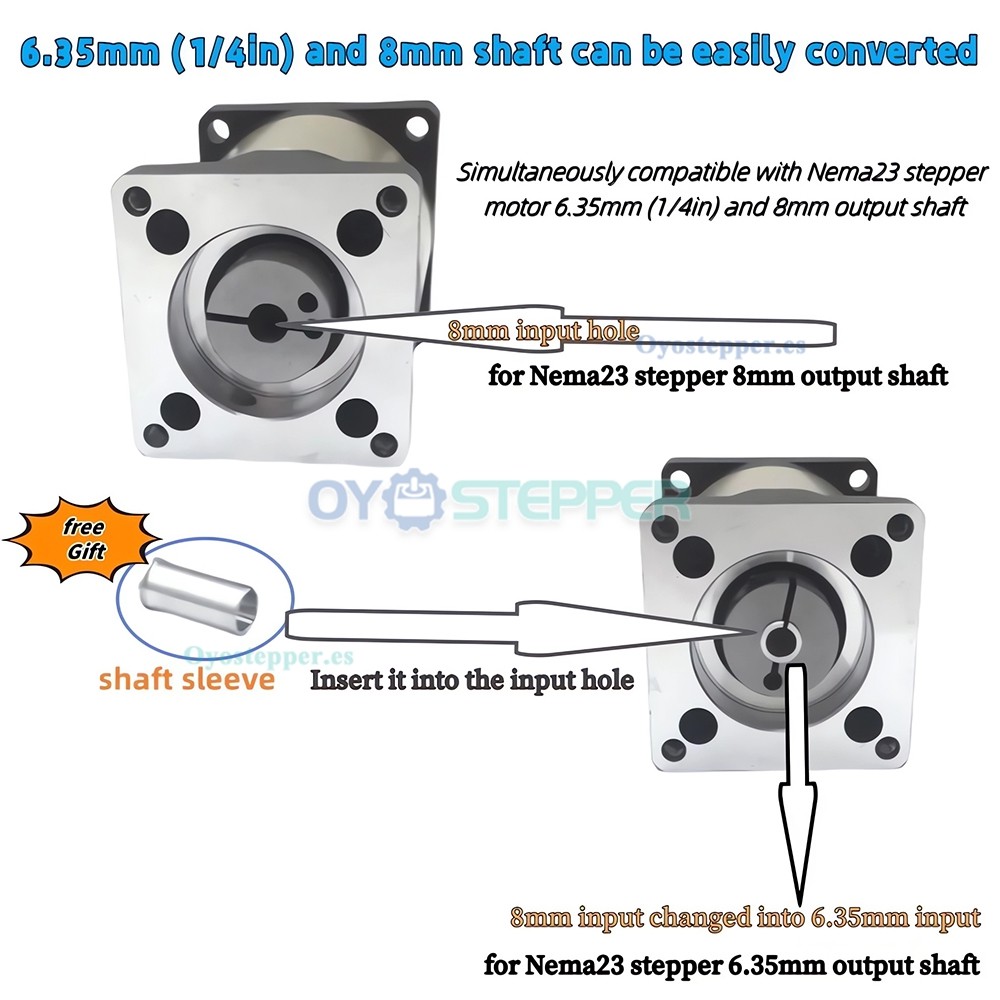

Collarín adaptador de eje: de 8 mm a 6,35 mm (para dispositivos con orificio de entrada de 6,35 mm);

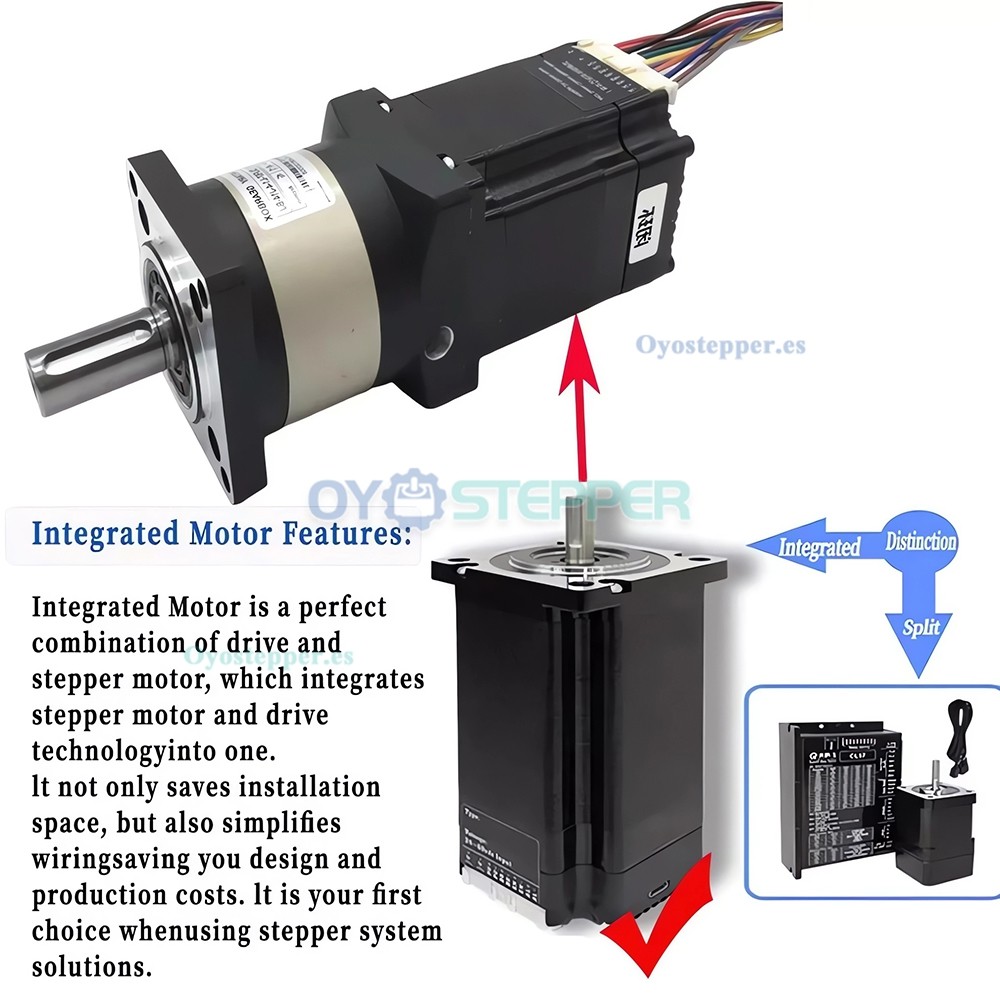

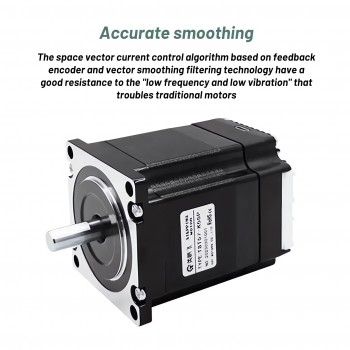

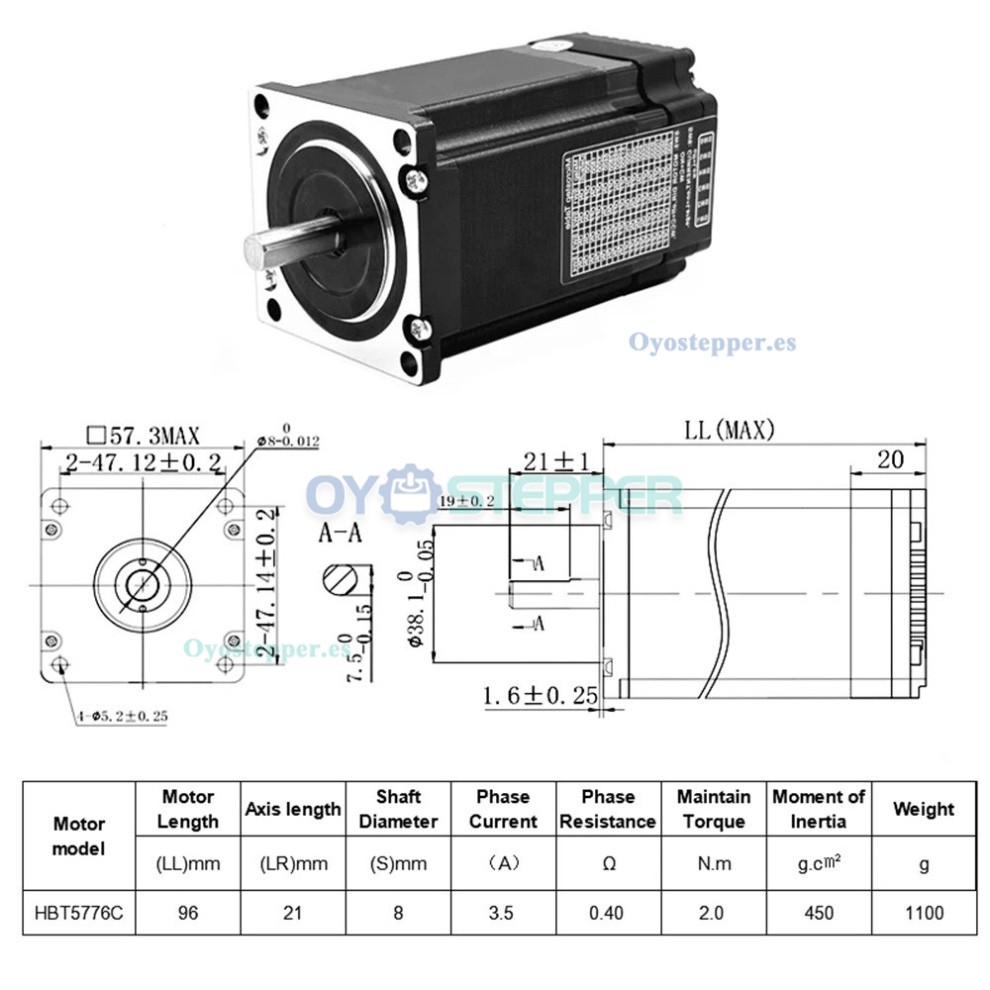

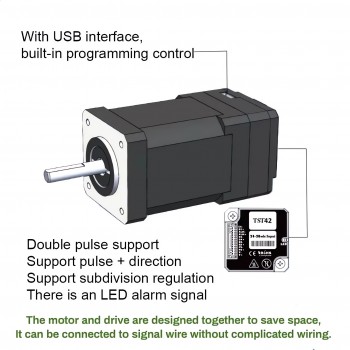

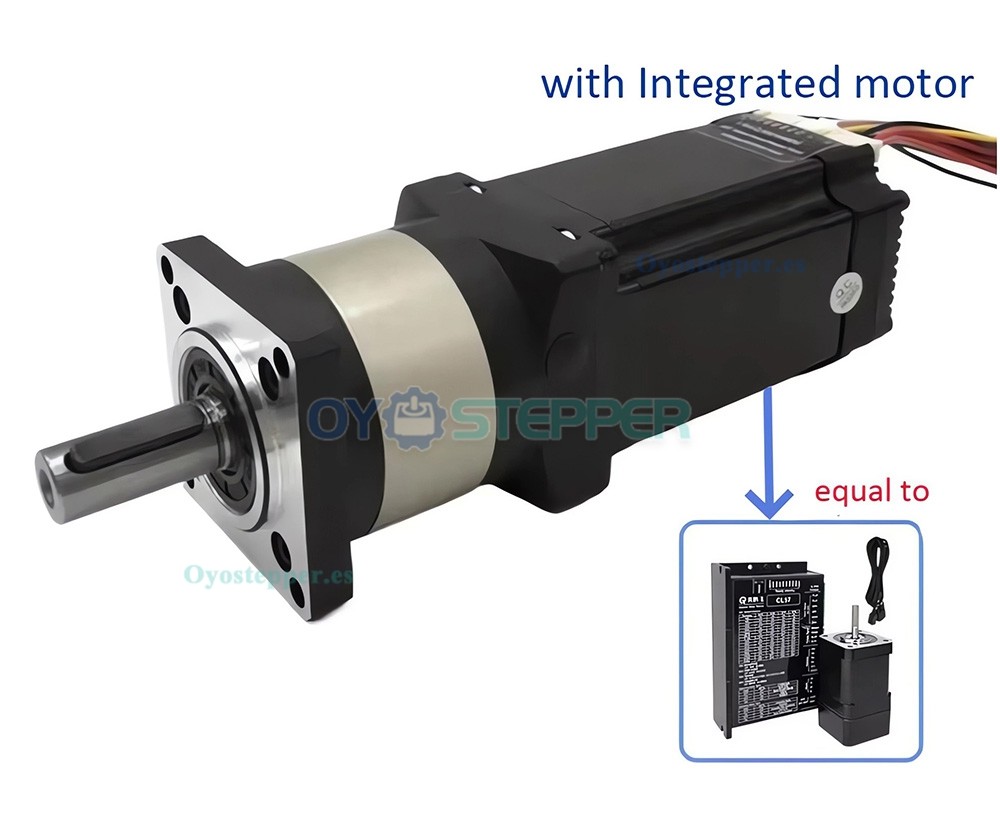

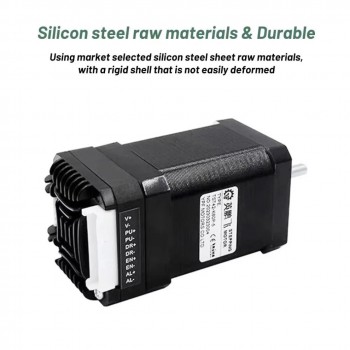

Especificaciones del motor integrado HBT5776C:
Modelo del motor: HBT5776C
Par nominal: 2N·m
Diámetro del eje del motor: 8 mm
Rango de tensión de entrada: 20–48 V CC
Rango de corriente de salida: 3,0–4,2 A
Tensión de señal de entrada: 5 V CC
Corriente de entrada de señal de control: 7–16 mA
Frecuencia máxima de pulso de paso: 200 kHz
Protección contra sobretensión: 55 V CC
Resistencia de aislamiento: 100 MΩ
Tipo de encoder: Encoder magnético
Resolución del encoder: 1000 líneas;

Contenido del paquete:

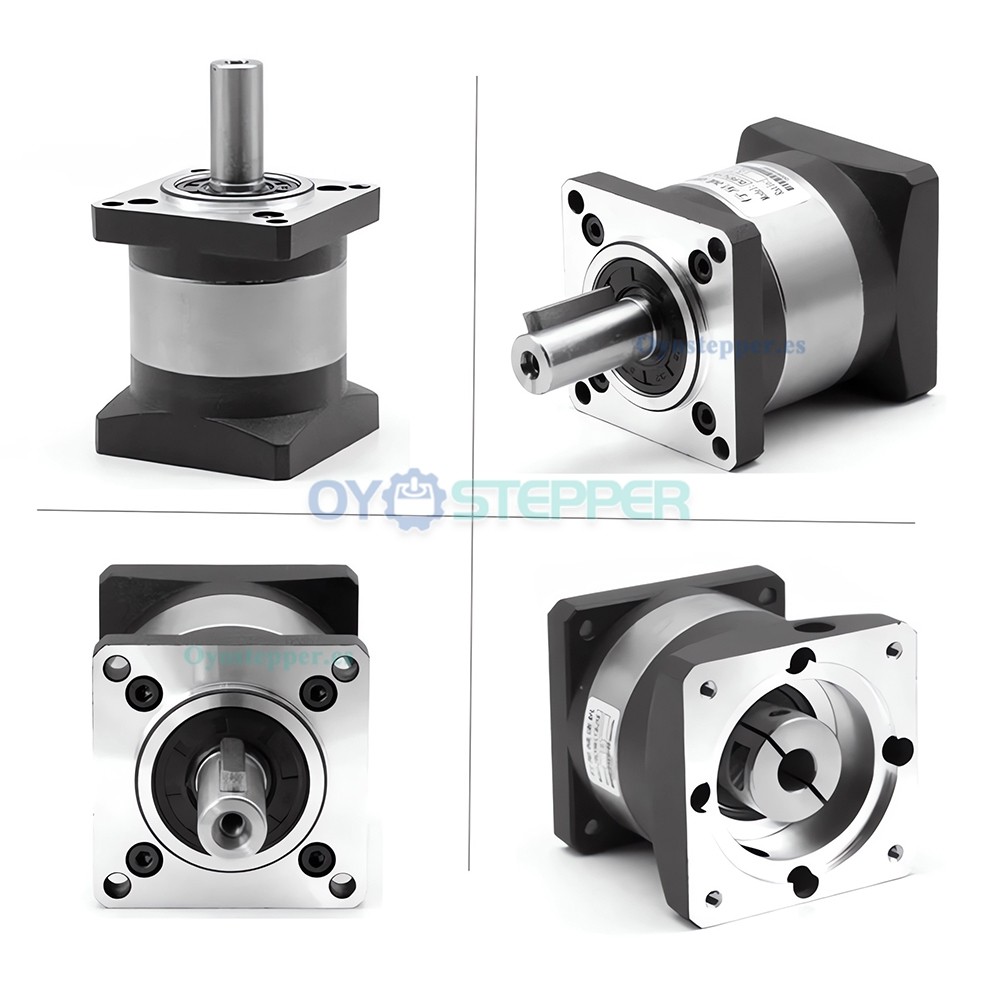

1 caja de engranajes planetarios;
1 chaveta;
1 motor paso a paso;
4 tornillos de montaje;
1 collarín adaptador de eje (de 8 mm a 6,35 mm);
