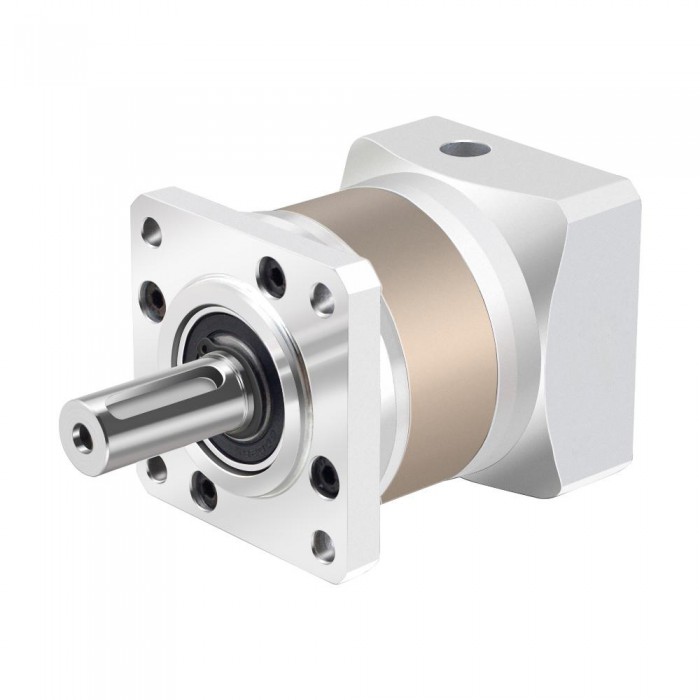

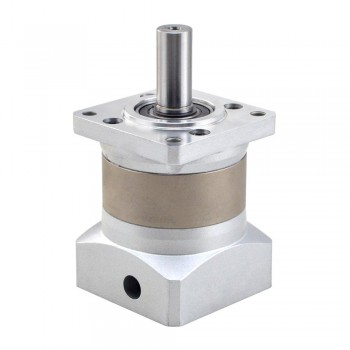

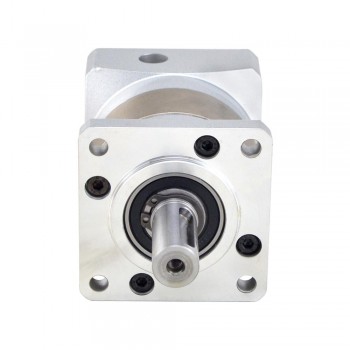

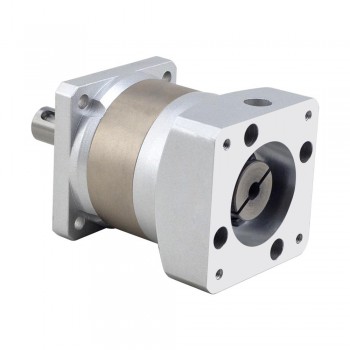

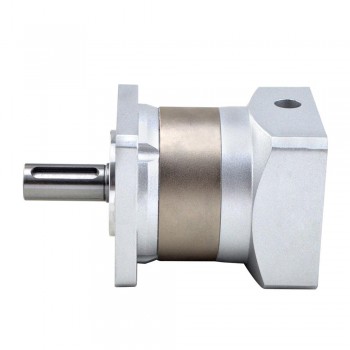

Caja de cambios planetaria serie TQEG 5:1 contragolpe 15 arcmin para eje de 6,35mm Nema 23 Motor paso a paso

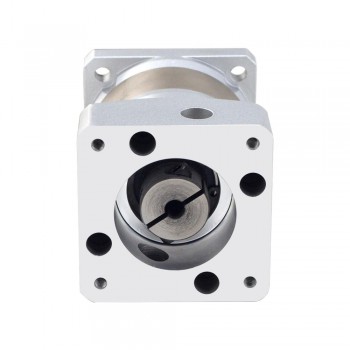

Esta Reductor planetario de alta precisión pertenece a la serie de cajas de cambios EG, con una relación de transmisión de 5:1 y una holgura máxima de 15 arc-min. Es una excelente opción para aplicaciones que requieren buena precisión y confiabilidad a un valor excepcional. Esta Reductor planetario en línea incorpora un acoplamiento de eje de entrada que puede coincidir con cualquier eje estándar de 6,35 mm (1/4 de pulgada) de diámetro de motor paso a paso Nema 23 y motor de CC sin escobillas.
Especificaciones de la caja de cambios
- Número de pieza del fabricante: EG23-G5-D6
- Tipo de caja de cambios: Planetario
- Relación de transmisión: 5: 1
- Eficiencia: 96%
- Huelgo sin carga: <= 15 arcmin
- Par máximo permitido: 28 Nm (247,82 lb-in)
- Momento Par admisible: 56 Nm (495,64 lb-in)
- Ruido: <=60dB
- Clasificación impermeable: IP54
- Vida útil: 20000 horas
Especificaciones físicas
- Tamaño del marco: 60 x 60 mm
- Reductor Longitud: 73,5 mm
- Tipo de eje de salida: forma clave
- Diámetro del eje de salida: Φ14 mm
- Longitud del eje de salida: 35 mm
- Diámetro del eje de entrada: Φ6,35 mm
- Longitud del eje de entrada: 21~24 mm
Recursos
- Hoja de datos de la caja de cambios: TQEG23-G5-D6.pdf
- TQEG23-G5-D6.STEP
| Especificación física | |
|---|---|
| Tamaño del marco(mm) | 60 x 60 |
| Peso(gramos) | 930 |
| Longitud de la caja de cambios(mm) | 73.5 |
| Diámetro del eje de entrada(mm) | 6.35 |
| Longitud del eje de entrada(mm) | 21~24 |
| Diámetro del eje de salida(mm) | 14 |
| Longitud del eje de salida(mm) | 35 |
| Traje para motor | Nema 23 |
| Tipo de caja de cambios | Serie TQEG |
| Relación de transmission | 5 |
| Juego en vacío | <=15 arcmin |
| Tipo de product | Caja de cambios planetaria serie TQEG |
| Tipo de eje de salida | Chavetero |
