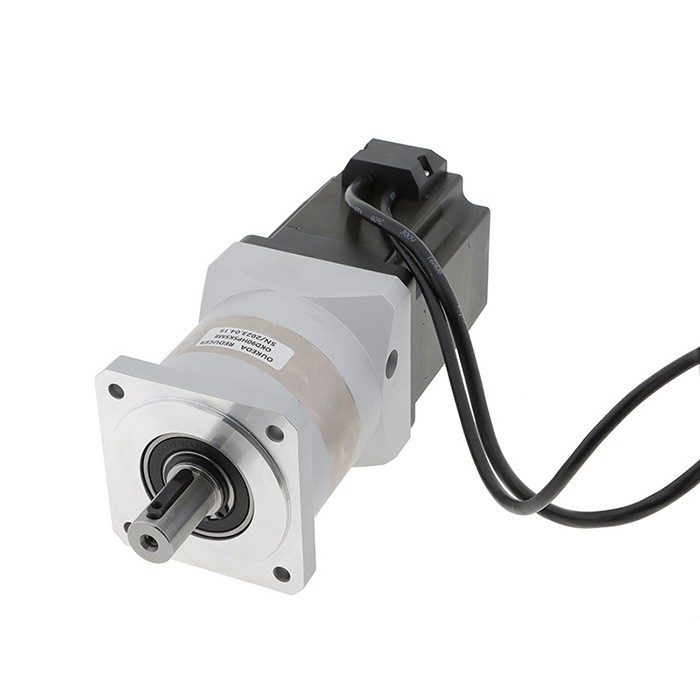

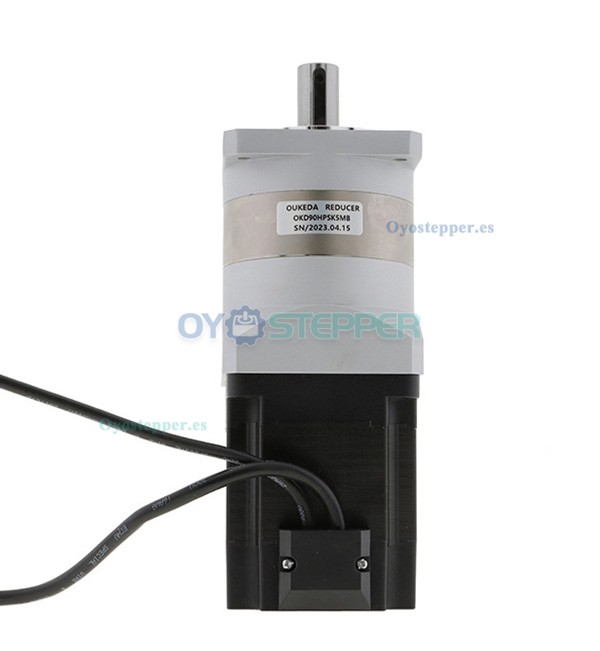

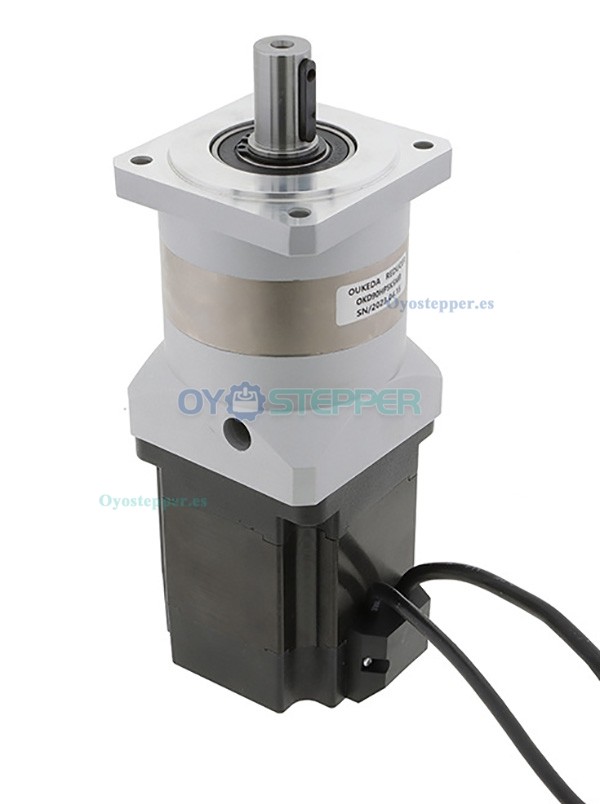

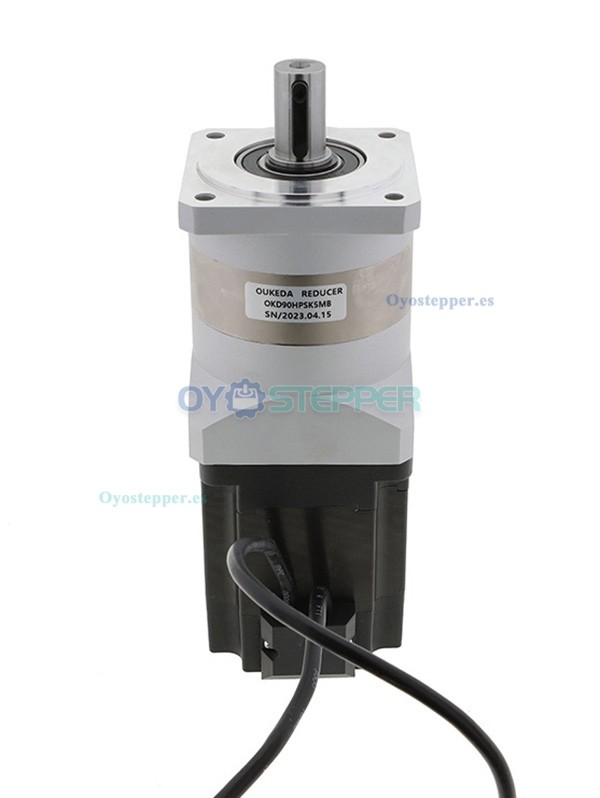

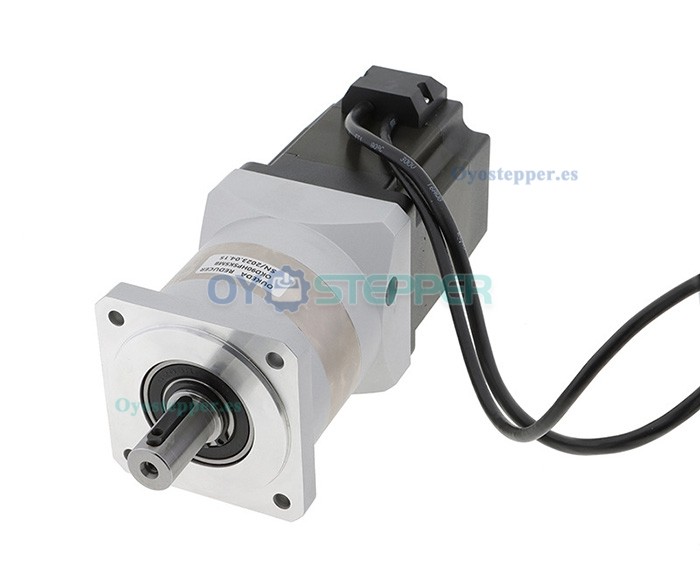

Oukeda Motor Paso a Paso NEMA 34 con Reductor Planetario Relación 5:1 / 10:1 / 20:1 / 50:1 48 V 3000 RPM

Oukeda Motor Paso a Paso NEMA 34 con Reductor Planetario Relación 5:1 / 10:1 / 20:1 / 50:1 48 V 3000 RPM

El motor paso a paso Oukeda NEMA 34 con reductor planetario integra un motor trifásico con un ángulo de paso de 1,8°, adecuado para aplicaciones que requieren control de posicionamiento y velocidad constante. Funciona con un voltaje nominal de 48 V y una corriente de 0,6 A, ofreciendo un par nominal de 180 Ncm. El conjunto incluye un reductor planetario con relaciones de transmisión disponibles de 5:1, 10:1, 20:1 y 50:1, con una eficiencia de hasta 96 % y un nivel de ruido ≤ 60 dB. El diseño compacto de 86×86 mm (motor) y 90×90 mm (reductor) puede contribuir a una integración mecánica en entornos industriales donde se requiere una configuración precisa del eje.

Especificaciones del motor paso a paso:

Número de pieza del fabricante: OK86BLS105-430A-SPL5G

Número de fases: 3

Número de polos: 8

Ángulo de paso: 1,8 grados

Voltaje nominal: 48 V

Corriente nominal: 0,6 A

Par nominal: 180 Ncm (254,90 oz.in)

Resistencia de fase: 6,5 ohmios ± 10 %

Inductancia: 1,7 mH ± 20 % (1 kHz);

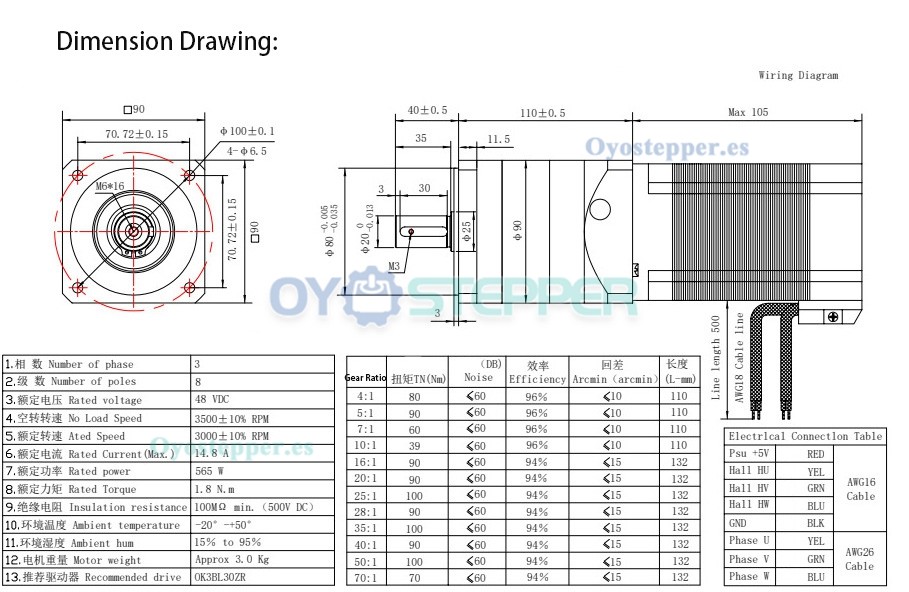

Especificaciones físicas:

Tamaño del chasis: 86 x 86 mm

Longitud del cuerpo: 105 mm

Diámetro del eje de salida: Φ20 mm

Longitud del eje de salida: 40 mm

Número de cables: 8

Longitud del cable: 500 mm

Peso: 3 kg;

Especificaciones de la caja de cambios:

Tipo de caja de cambios: Reductor planetario

Relación de transmisión: 5:1/10:1/20:1/50:1

Eficiencia: 94 %/96 %

Juego sin carga: <=10 min/<=15 min

Ruido: <=60 dB

Clasificación de impermeabilidad: IP54;

Especificaciones físicas de la caja de cambios:

Tamaño del chasis: 90 x 90 mm

Longitud de la caja de cambios: 110 mm

Tipo de eje de salida: Chavetero

Diámetro del eje de salida: Φ20 mm

Longitud del eje de salida: 40 mm;
