JMC Servomotor AC Integrado Nema 17 78 W 24 V 0.185 N·m 52000 RPM 42×42 mm
-
Manuales y documentacion:
Datasheet:
Manual:
JMC Servomotor AC Integrado Nema 17 78 W 24 V 0.185 N·m 52000 RPM 42×42 mm

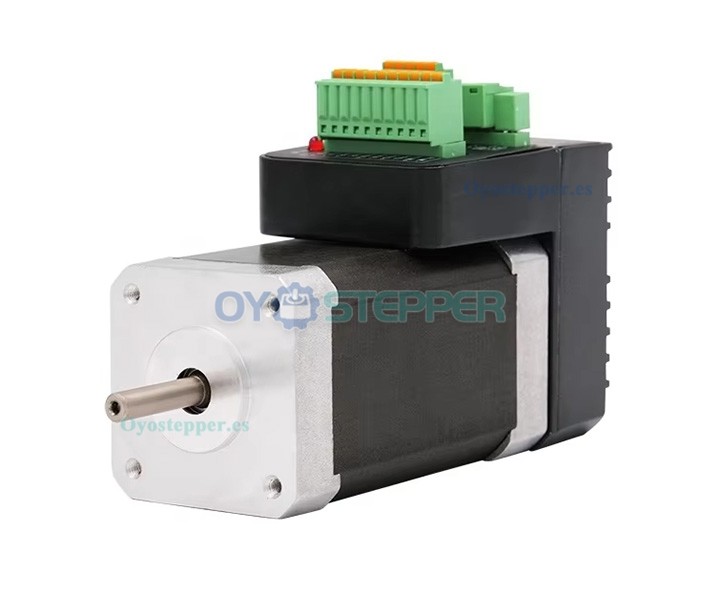

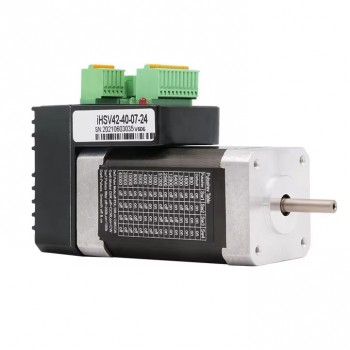

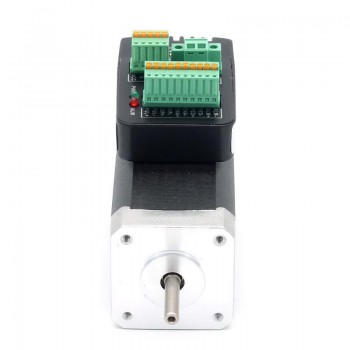

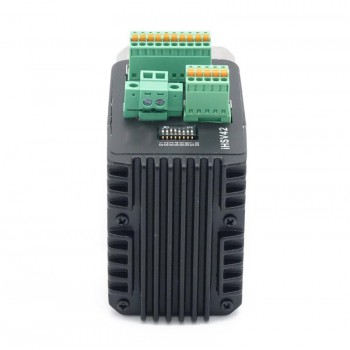

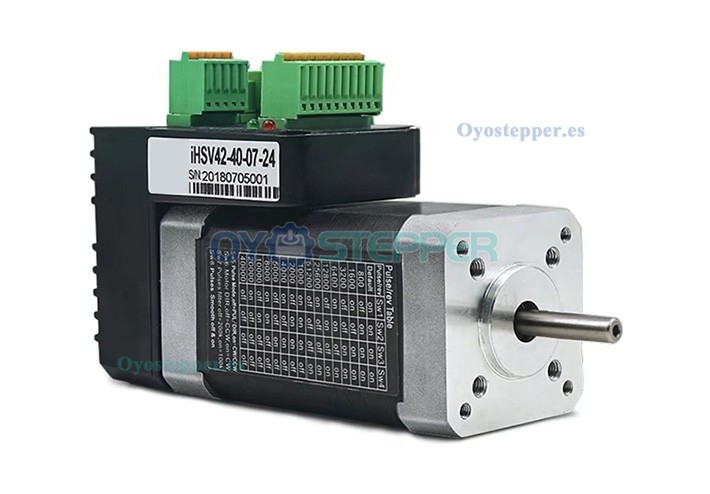

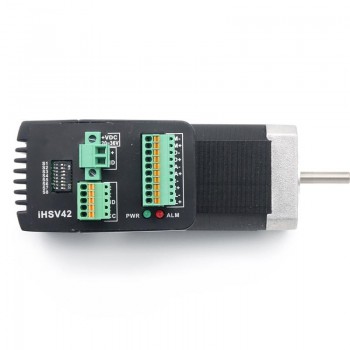

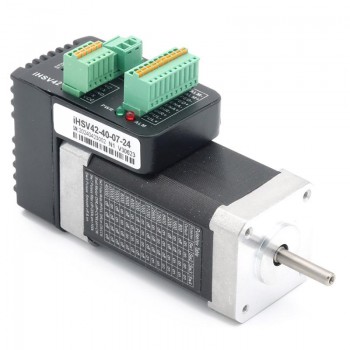

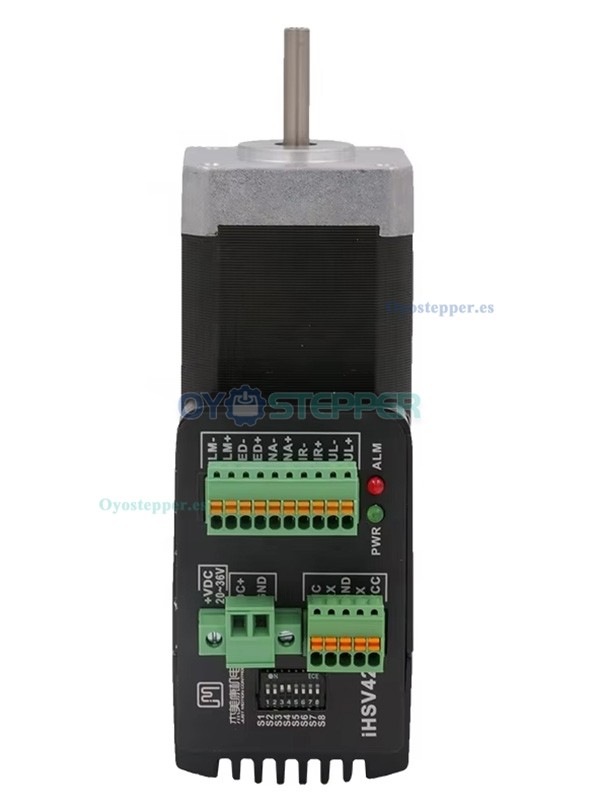

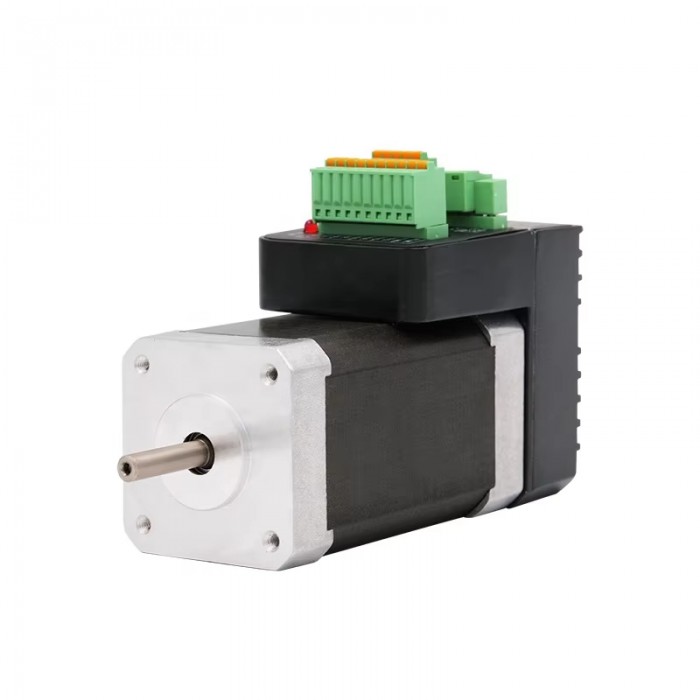

El motor de servo AC integrado IHSV42-40-07-24 integra el controlador de servo AC en el motor de servo, adopta el control vectorial en el chip DSP, con características de bajo costo, bucle cerrado completo, totalmente digital, baja generación de calor, baja vibración y alta respuesta. Incluye tres modos de control de bucle de retroalimentación ajustables (bucle de posición, bucle de velocidad y bucle de corriente).El motor iHSV42-40-07-24 de 78 W tiene un par nominal de 0.185 N·m y una velocidad nominal de 5200 RPM. Su tamaño de chasis es de 42 x 42 mm, con un diámetro de eje de Φ5 mm y una longitud de 24 mm. Con una corriente nominal de 3.5 A y una clase de aislamiento B, este motor es adecuado para aplicaciones que requieren control de movimiento eficiente y preciso.
Especificaciones eléctricas:
Número de pieza del fabricante: IHSV42-40-07-24
Número de fases: 3
Velocidad sin carga: 4000 RPM ± 7 %
Velocidad nominal: 5200 RPM ± 7 %
Par nominal: 0,185 N·m (26,19 oz·in)
Voltaje nominal: 24 V
Corriente nominal: 3,5 A
Corriente sin carga: 0,6 A
Potencia: 78 W
Clase de aislamiento: B;

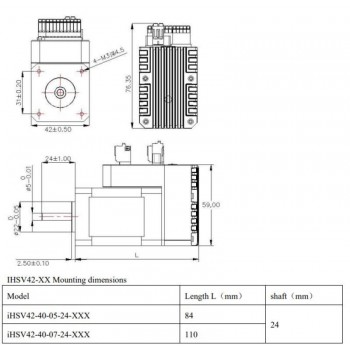

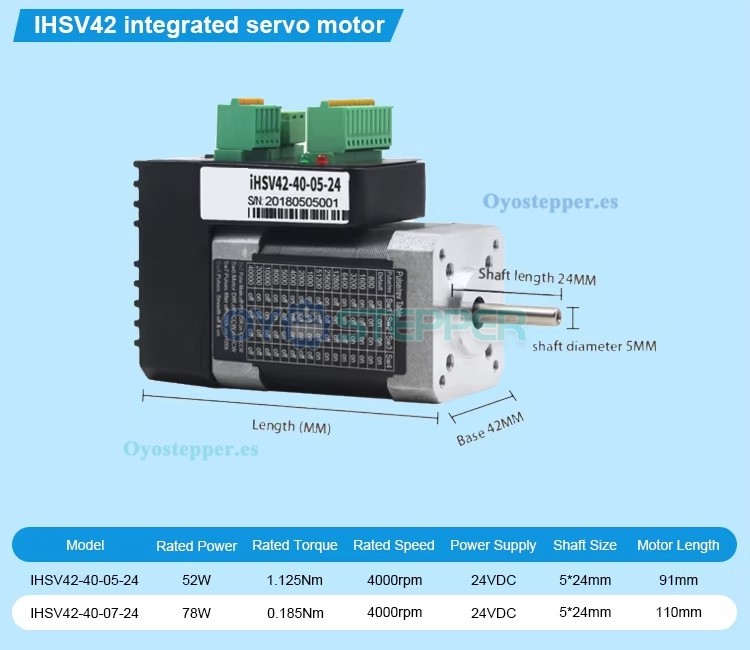

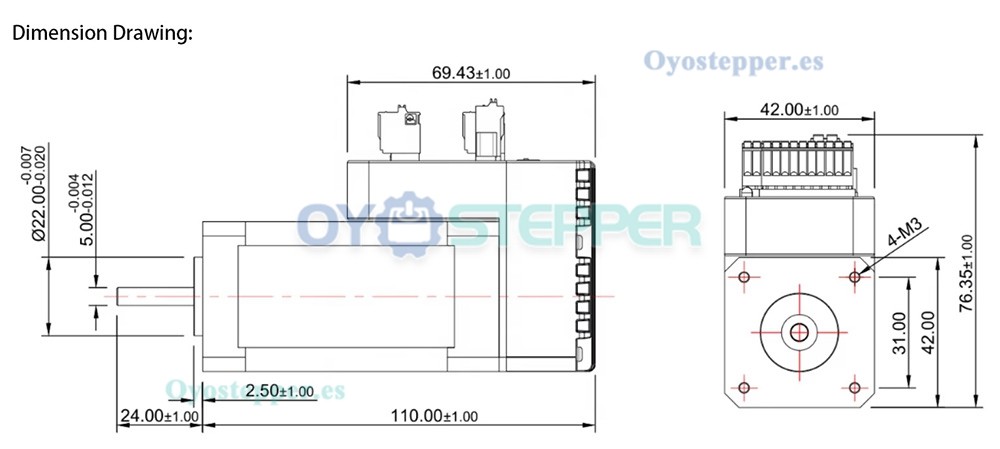

Especificaciones físicas:
Tamaño del chasis: 42 x 42 mm
Longitud del cuerpo: 110 mm
Longitud del eje: 24 mm
Diámetro del eje: Φ5 mm
Peso: 1,1 kg

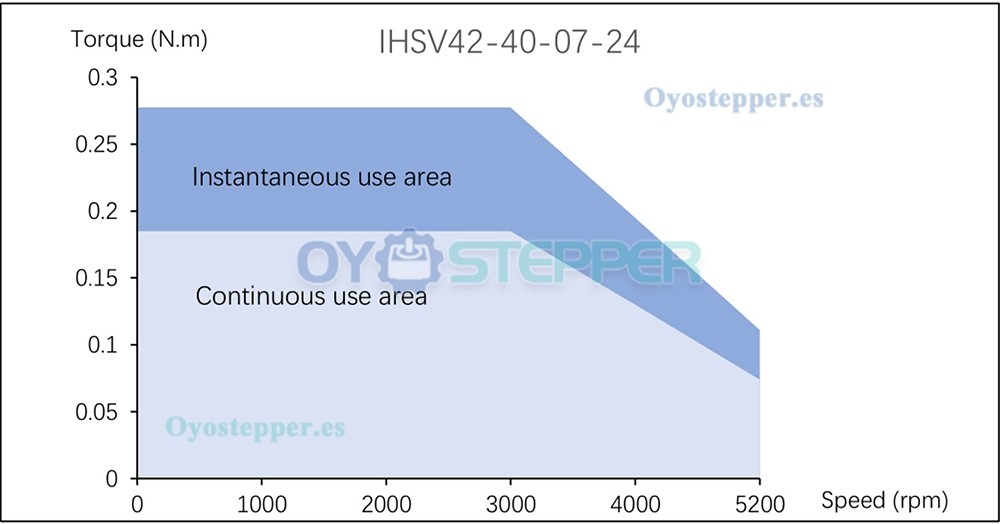

Torque diagram:
| Especificación del servomotor | |
|---|---|
| Voltaje nominal | 24 |
| Corriente nominal | 3.5 |
| Velocidad sin carga | 5200 |
| Potencia nominal(W) | 78 |
| Velocidad nominal(rpm) | 4000 |
| Par nominal(Nm) | 0.185 |
| Número de fase | Trifásico |
| Con freno | Sin freno |
| Especificación física | |
| Longitud del cuerpo(mm) | 110 |
| Tamaño del marco(mm) | 42 x 42 |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 24 |
| Tipo de eje | O |
| Eje simple/eje doble | Eje único |
